1 概述
acr網絡電力儀表是針對電力系統、工礦企業、公共設施、智能大廈的電力監控需求而設計的。它能測量所有的常用電力參數，如三相電流、電壓，有功、無功功率，電度、諧波等。由于該電力儀表還具備完善的通信聯網功能，所以我們稱之為網絡電力儀表。它非常適合于實時電力監控系統。
該表具有很高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種先進的智能化、數字化的前端采集元件，該系列網絡儀表已廣泛應用于各種控制系統、scada系統和能源管理系統中。

2 技術指標

3 產品規格

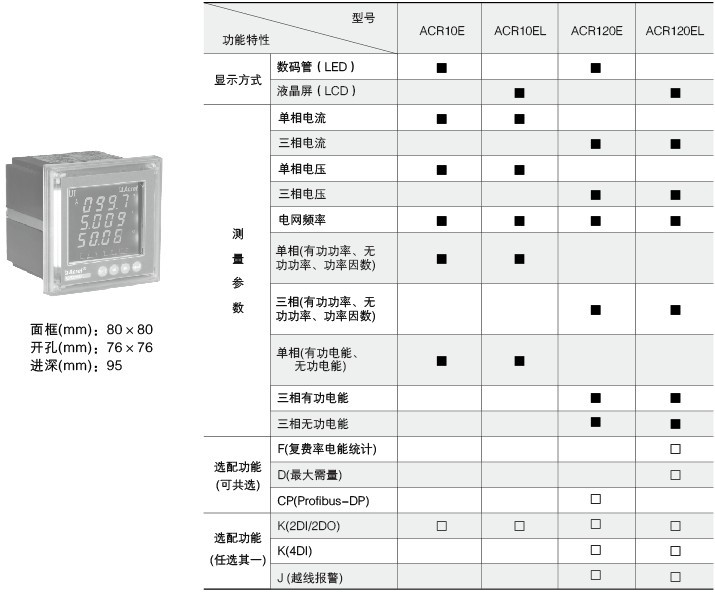

3.1 80型產品規格

注：
1.j(繼電器越限報警輸出)與第二路開關量輸出復用；
2.acr10e(l)在選配k(2di/2do)功能時無脈沖信號輸出端口；
3.acr120e(l)在選配k(4di)功能時具備1路有功電能脈沖信號輸出端口，在選配k(2di/2do、5di/2do)功能時無脈沖信號輸出端口。

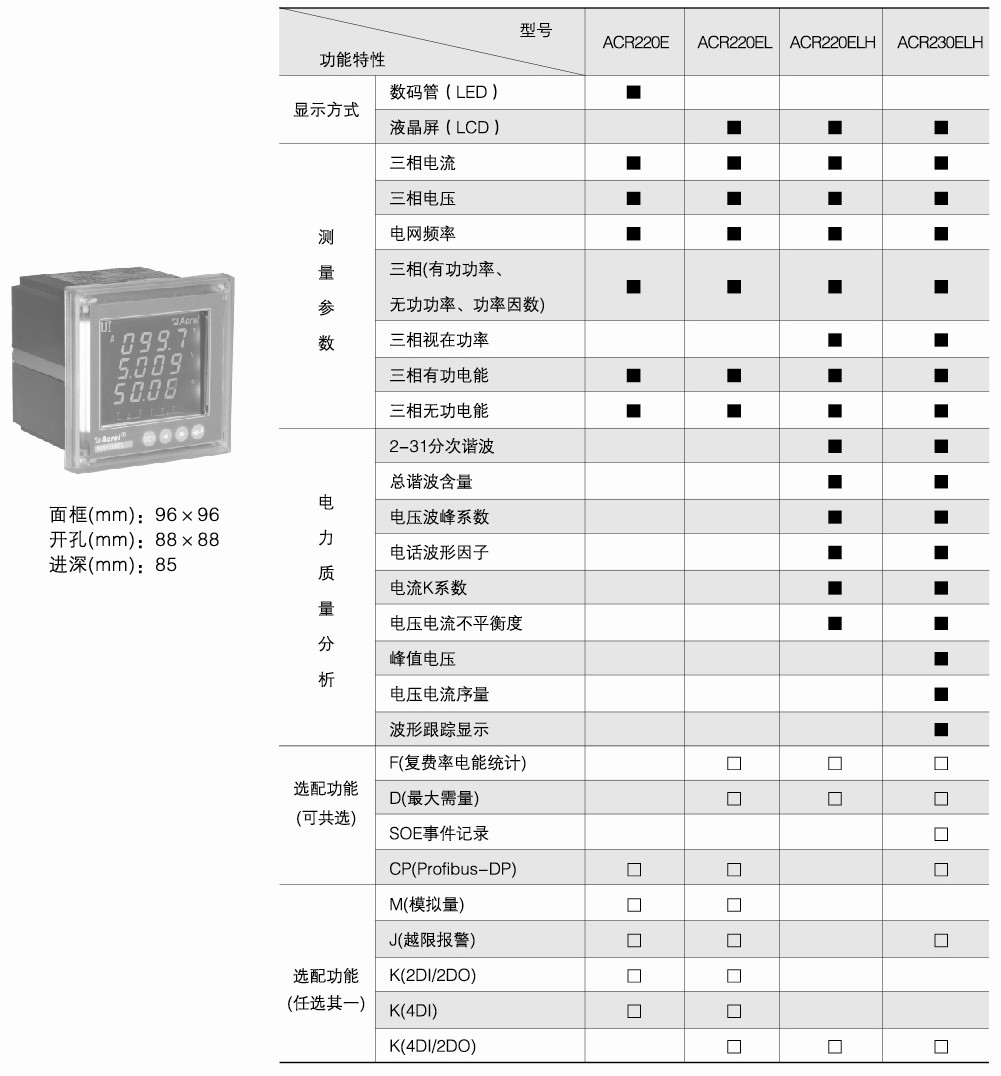

3.2 96型產品規格

注：
1.j(繼電器越限報警輸出)與第二路開關量輸出復用；
2.acr220e(l)在選配k(4di)功能時具備1路有功電能脈沖信號輸出端口，在選配k(2di/2do、4di/2do)功能時無脈沖信號輸出端口；
3.acr220(230)elh在選配k(4di/2do)功能時具備1路有功電能脈沖信號輸出端口，在選配k(4di/4do)功能時無脈沖信號輸出端口；
4.acr220e(l)最多可帶2路模擬量輸出。

3.3 42型產品規格

注：
1.acr320e(l)在選配k(4di/4do、8di/4do)功能時無脈沖信號輸出端口；
2.acr320(330)elh在選配k功能時具備1路有功電能脈沖信號輸出端口；
3.acr320e(l)最多可帶4路模擬量輸出；
4.acr330elh最多可帶2路模擬量輸出。

4 接線端子

注1：適用于acr320e(l)選配8di/4do場合；
