ard系列智能電動機保護器

1 　概述
　　ard系列智能電動機保護器，具有過載、斷相、不平衡、欠載、接地/漏電、堵轉等保護功能。產品有ard2簡易型系列和ard3高級型系列兩大類。ard保護器可與接觸器、電動機起動器等電器元件構成電動機控制保護單元，具有遠程自動控制、現場直接控制、面板指示、信號報警、現場總線通信等功能。可廣泛應用于煤礦、石化、冶煉、電力、建筑等行業的配電領域。

2 　符合標準
　　gb/t14048.1-2000低壓開關設備和控制設備總則
　　gb14048.4-2010機電式接觸器和電動機起動器（含電動機保護器）
　　gb14048.5-2001低壓開關設備和控制設備 控制電路電器和開關元件，第1部分：機電式控制電路電器
　　gb/t17626.4-2006電快速瞬變脈沖群抗擾度試驗
　　gb/t17626.5-2006浪涌（沖擊）抗擾度試驗
　　jb/t 10736-2007 低壓電動機保護器

3 　適用環境
　　工作溫度：-10℃~+55℃
　　貯存溫度：-20℃~+65℃
　　相對濕度：5％~95％不結霜
　　海拔：≤2500m
　　污染等級：2級
　　防護等級：ip20
　　安裝類別：iii級
　　運用場合：煤礦、石化、冶煉、電力、船舶、以及民用建筑等領域

4 　產品規格
4.1 ard2系列智能電動機保護器
4.1.1 功能
　　ard2系列智能電動機保護器（以下簡稱保護器），采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的過載、斷相、不平衡、欠載、接地／漏電、阻塞、外部故障等多種情況進行保護，并設有soe故障事件記錄功能，方便現場維護人員查找故障原因。

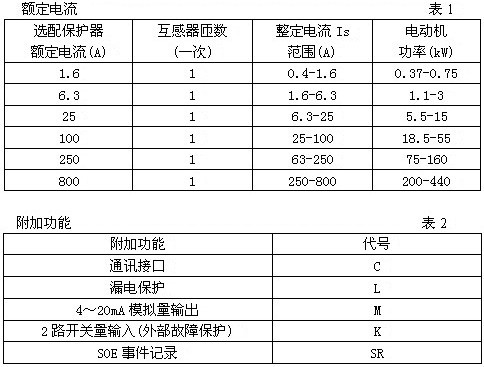

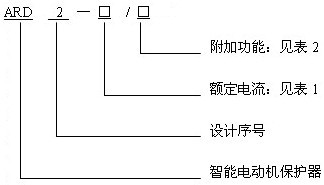

4.1.2 型號說明

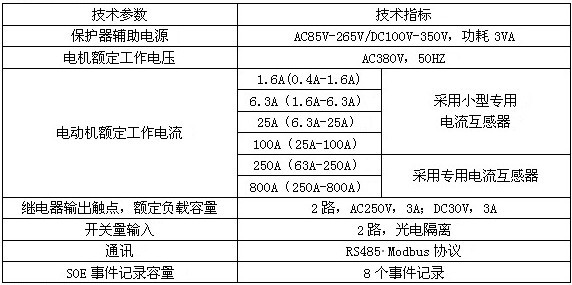

4.1.3 技術指標

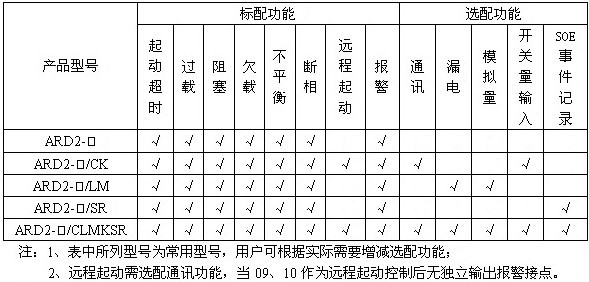

4.1.4 功能配置

4.1.5 外形及尺寸

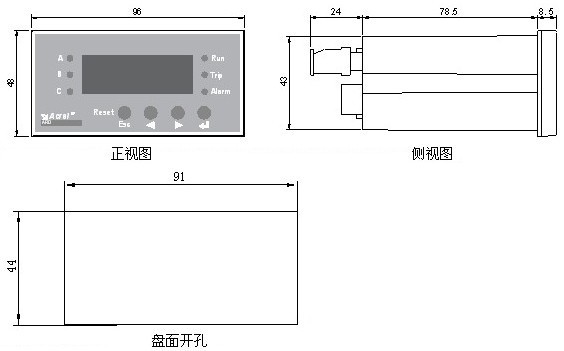

　　●主體模塊

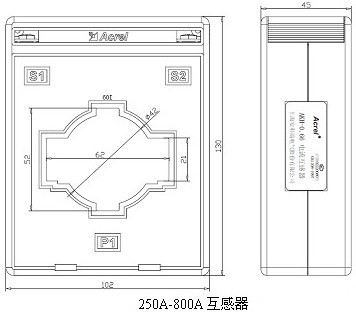

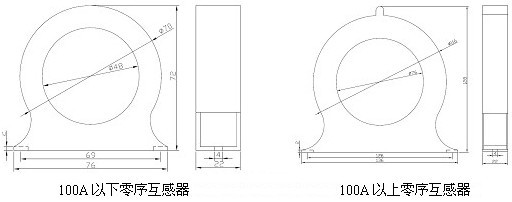

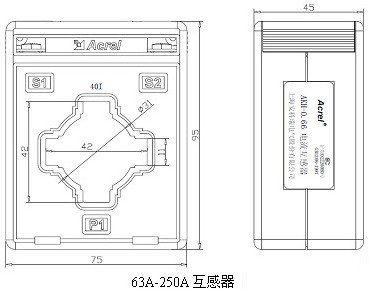

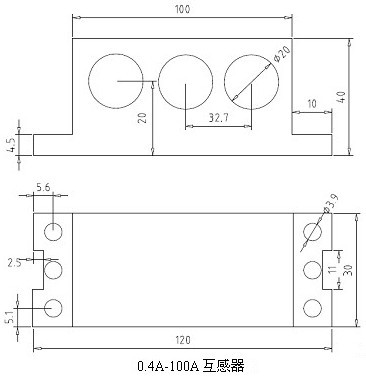

　　●互感器

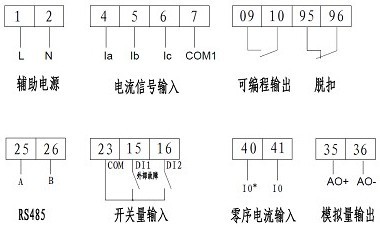

4.1.6 接線端子

4.1.7 應用方案
　　●直接起動模式接線圖
　　點此處見（詳情）

　　● 星—三角起動模式接線圖
　　點此處見（詳情）

4.1.8 訂貨范例
　　例：
　　型號：ard2-25a/qjcksr
　　輸入：線電壓ac 380v
　　 電機額定電流6.3a~25a
　　應用場合：三相電機
　　測量參數：三相電流、三相平均電流、線電壓
　　附加功能：遠程起動、報警輸出、4路開關量輸入、8個soe
　　事件記錄：rs485通訊

4.2 ard2f系列智能電動機保護器
4.2.1 功能
　　ard2f系列智能電動機保護器（以下簡稱保護器），采用最新的單片機技術，具有抗干擾能力強、工作穩定可靠、數字化、智能化、網絡化等特點。保護器能對電動機運行過程中出現的起動超時、過載、堵轉、斷相、不平衡、欠載、接地/漏電、阻塞、過壓、欠壓、繞組超溫等多種情況進行保護，設有soe故障事件記錄功能，方便現場維護人員查找故障原因，并通過lcd中文液晶顯示屏、狀態指示燈等各種方式，將電機的運行狀態清晰、直觀地顯示出來。適用于煤礦、石化、冶煉、電力、船舶以及民用建筑等領域。該保護器具有rs485遠程通訊接口，dc4~20ma模擬量輸出，方便與plc、pc等控制機組成網絡系統，實現電動機運行的遠程監控。

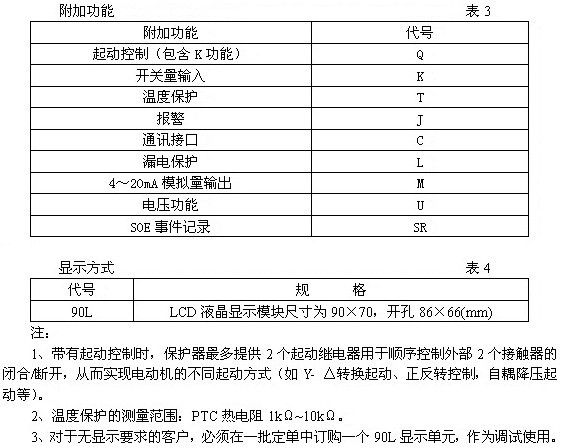

4.2.2 型號說明

4.2.3 技術指標
