產品型號：jh-511

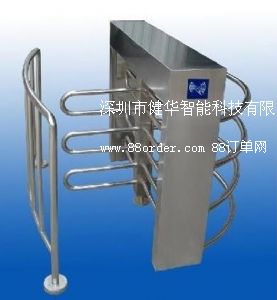

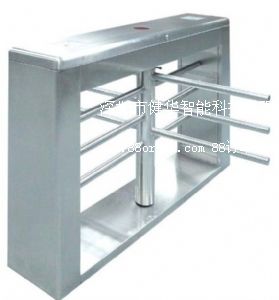

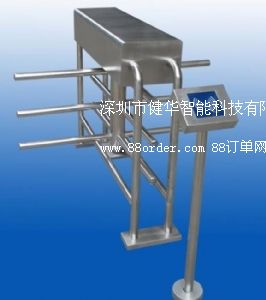

小區半高轉閘簡介

    該設備將機械、電子、微處理器控制及各種讀寫技術有機地融為一體。通過配置各種不同的讀寫設備、采用性能可靠的安全保護裝置和實時報警系統與方向指示界面，共同協調實現通道的智能化控制與管理。

    設備外形采用不銹鋼板沖壓成型，造型美觀大方、防銹、耐用，并且對外采用標準電氣接口，能方便地將條碼卡、id卡、ic卡等讀卡器集成在本設備上，為出入人員提供文明、有序的通行方式，同時又可杜絕非法人員出入；另外系統還專門設計了滿足消防要求的功能，在出現緊急情況時，保證通道暢通無阻，方便人員及時疏散。



1 .產品介紹

    ◇結構：整個產品外形板材采用304不銹鋼板,管材采用202不銹鋼沖壓成型， 防銹、堅固耐用，該設備使用簡單、無維護。

    ◇外形尺寸：1400x1100x1150

    ◇閘桿長：600(mm)

    ◇重量：100kg左右

    ◇閘桿轉向：單向、雙向（可選）
    ◇工作環境：室內、室外(最好架雨篷)



2．功能特點

    1) 具有故障自檢功能，方便用戶的維護及使用。

    2) 具有多種工作模式可供選擇，即可雙向讀卡限流，也可一邊讀卡、另一方向禁行，一邊讀卡、另一方向自由通行。

    3）具有斷電雙向自由通行，通電自動恢復鎖定功能，以便在緊急情況下快速組織人員疏散。

    4）當讀有效卡后，行人進入后只需輕輕推動轉門即可,自動復位,雙向通行,四個門始終在關閉狀態,旋轉門每次轉動90度

    5) 具有自動復位功能。當讀卡后，通行者在規定的時間內未通行時，系統將自動取消通行者的本次通行權限，且限制的通行時間可由管理人員自行設定。

    6）采用了獨特的傳動系統，使閘機在零位鎖定、解鎖更加準確、可靠。

    7）具有統一、標準的對外電氣接口，可與各種讀寫設備相掛接，便于系統集成，并可通過管理計算機實現遠程控制與管理。

    8) 具有485遠距離控制天閘、關閘功能，以滿足用戶的特殊需求及消防安全要求。

    9) 可自動對通行方向的通行人數進行統計，并以直觀的led（選裝）方式呈現給管理者，使管理者對某方向的通行人數了如指掌。

    10) 具有明確的通行方向指示功能，以直觀的led通行者指示可以通行還是禁止通行。

    11) 具有讀卡帶記憶和不帶記憶功能，且用戶可根據自己的需要通過主板鍵盤進行設定。

    12) 通過軟件設定，可限制場所內部的人員總數，以滿足一些特殊場合的特殊需求。

    13）整個系統運行平穩、噪音小；



3主要技術參數

    1) 電源電壓： ac220±10％ v、50hz

    2) 驅動電機： 直流電機 24v/100w

    3) 工作環境溫度：-15oc - 60 oc

    4) 相對濕度：相對濕度≤90％、不凝露

    5) 輸入接口：12v電平信號或脈寬＞100ms的12v脈沖信號驅動電流＞10ma

    6) 通信接口： rs485電氣標準,

    7) 通信距離：  ≤1200米

    8) 通行速度： 30人/分鐘（常開模式）、20人/分鐘（常閉模式）

    9) 閘門開、關時間： 2秒
