產品型號：jh-311（單）

分為：單機芯：用于單通道和多通道；雙機芯：用于多通道

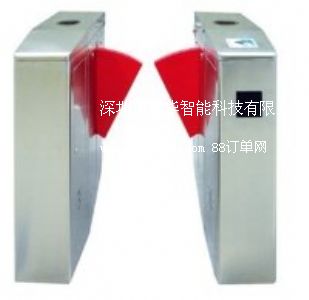

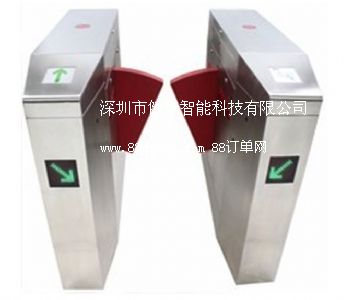

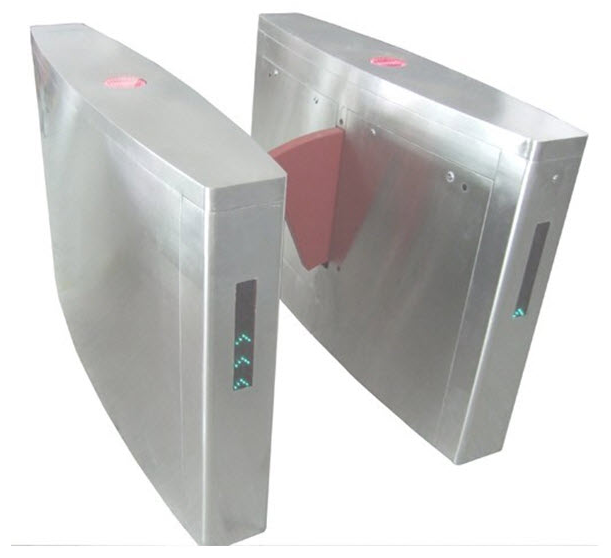

橋式豪華擋閘簡介

    擋閘也稱作翼閘，智能擋閘是智能三輥閘和擺閘的升級產品，設備外形采用不銹鋼板沖壓成型，造型美觀大方、防銹、耐用，并且對外采用標準電氣接口，能方便地將磁卡、條碼卡、id卡、ic卡等讀卡器集成在本設備上，為出入人員提供文明、有序的通行方式，同時又可杜絕非法人員出入；在出現緊急情況時，保證通道暢通無阻，方便人員及時疏散。



1.產品介紹

    ◇結構：整個產品外形板材采用304不銹鋼板材沖壓成型， 防銹、堅固耐用，該設備使用簡單、無維護。

    ◇ 外形尺寸：長1400×寬300×高1000（mm）

    ◇擋板:有機玻璃(透明/藍色可選)

    ◇ 重量：單機芯:100kg，雙機芯:140kg
    ◇ 閘桿轉向：單向、雙向（可選）
    ◇ 工作環境：室內、室外(必須架雨篷)



2.功能特點

    1）具有故障自檢和報警提示功能，方便用戶維護及使用；

    2) 具有斷電自動打開,來電自檢并自動恢復在加鎖狀態

    3) 具有多種工作模式可供選擇，即可雙向讀卡，也可一邊讀卡、另一方向禁行，一邊讀卡、另一方向自由通行，也可單向或雙向紅外感應通行,行人通行后紅外感應關閘,且閘機工作模式可通過主板菜單進行設定。

    4) 當行人讀有效卡通行后,紅外檢測到行人通行完畢自動關閘或行人通行后延時關閘,延時1-60秒可通過主板菜單自行設定.

    5）具有自動復位功能。當讀有效卡后，通行者在規定的時間內未通行時，系統將自動取消通行者的本次通行權限，且限制的通行時間可由管理人員自行設定。

    6）若行人忘記讀卡或讀無效卡進入通道時，系統將禁止行人通行并且會發出報警，直至行人退出通道后，才解除報警；重新讀有效卡方允許通行；

    7) 具有485遠距離控制開閘與關閘功能，以滿足用戶的特殊需求及消防安全要求。

    8）防沖功能，在沒有接收到開閘信號時，伸縮臂自動鎖死；

    9）紅外/機械雙重防夾功能，在行人通行時,紅外檢測到有行人在中間,伸縮臂不會關閘,行人走開后伸縮臂自動關閉,在伸縮臂復位的過程中遇阻時，自動反彈或在規定的時間內電機自動停止工作，且力度很小，同時發出聲光報警信號；

    10）具有統一、標準的對外電氣接口，可與各種讀寫設備相掛接，便于系統集成，并可通過管理計算機實現遠程控制與管理。

    11) 可自動對通行方向的通行人數進行統計，并以直觀的led方式呈現給管理者，使管理者對某方向的通行人數了如指掌。

    12) 具有明確的通行方向指示功能，以直觀的led通行者指示可以通行還是禁止通行。

    13) 具有讀卡帶記憶和不帶記憶功能，且用戶可根據自己的需要通過主板鍵盤進行設定。

    14) 通過軟件設定，可限制場所內部的人員總數，以滿足一些特殊場合的特殊需求。

    15）整個系統運行平穩、噪音小；

   橋式豪華擋閘備注：結合相關智能控制系統可以實現智能門禁、智能考勤、智能收費等功能。



3.技術參數

    1).電源電壓：ac220±10％ v、50hz

    2).驅動電機：直流電機 24v/100w

    3).工作環境溫度： -15oc - 60 oc

    4).相對濕度：相對濕度≤90％、不凝露

    5).輸入接口： 12v電平信號或脈寬＞100ms的12v脈沖信號,驅動電流＞10ma

    6).通信接口：rs485電氣標準,

    7).通信距離：≤1200米

    8).通道寬： 550-600mm

    9).閘門開、關時間：1秒
