電動試壓泵廠家詳細

機型描述：

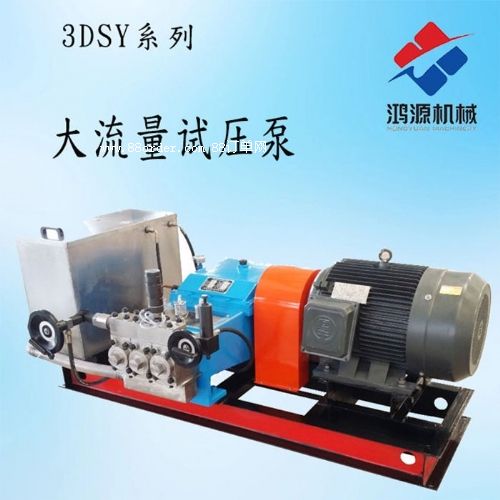

3d-sy系列超高壓泵，可滿足各種容器、管道、閥門作水壓試驗及試驗，試驗壓力均可在常壓升到

額定排出壓力。泵的輸送介質一般為乳化液，也可用防銹水及粘度與乳化液相近的中性油品，其溫度為5

～60℃ 。

技術參數：

主要結構和工作原理：

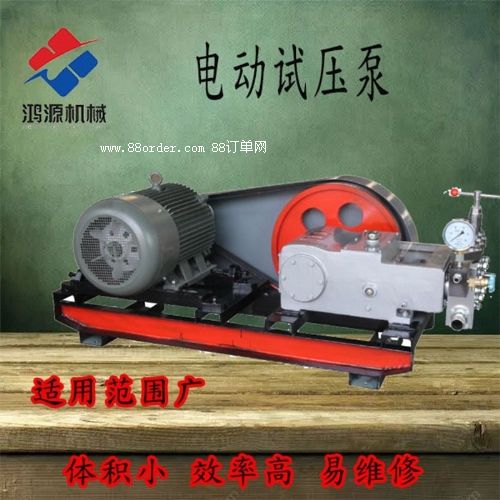

本泵為臥式三柱塞泵，由電動機、皮帶輪、機架、泵頭和底座等組成。

1、機架

機架由機身、曲軸、連桿、十字頭等組成 。電動機通過三角皮帶輪進行減速，并通過曲柄連桿機構將旋

轉運動轉變為十字頭的往復直線運動。機身是一箱形結構的鑄鐵件，前端鏜有三個安裝孔，以***柱塞

與十字頭的同軸度，機身后端開有一個長方形孔，便于十字頭、連桿等零件的裝拆。曲軸為整體式三曲

拐。連桿大頭處為剖分式結構，配有標準的175柴油機連桿軸瓦，連桿小頭配有銅軸瓦與十字頭銷連接。

十字頭為圓筒形結構，與十字頭銷配合孔兩端面裝有彈性擋圈，防止十字頭銷軸向移動，十字頭與柱塞

聯接采用中間球面結構，能***柱塞自動定位。

2、泵頭

泵頭由泵體、吸入閥、排出閥、柱塞副等零件組成。泵體固定在機身上，由十字頭帶動柱塞在泵體內往

復運動，使泵體內的工作容積產生周期性變化。當柱塞為吸入行程時，泵體內容積增大，排出閥關閉，

形成局部真空，工作介質在大氣壓下，由吸入閥進入泵體；反之，吸入閥關閉，工作介質由排出閥輸

出，經過單向閥，由外接管路輸送到被試器件內，直至達到所需壓力。另外，在泵頭右端的單向閥上裝

有目測壓力表，以監視泵的排出壓力。在泵頭的左端裝有安全閥，在系統超載時起保護作用。安全閥的

起跳壓力在出廠時已調校好，用戶不得任意調動。
