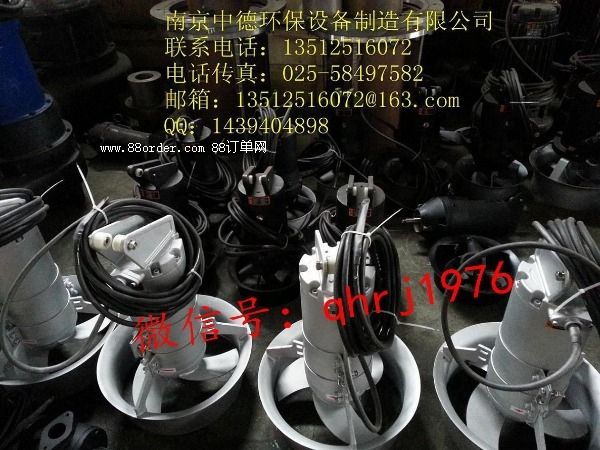

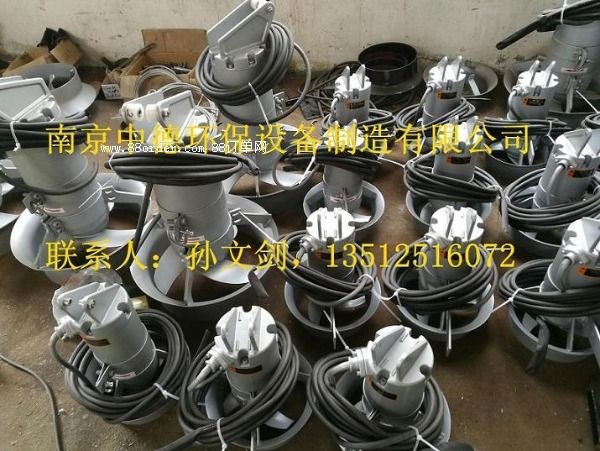

qjb0.37/6，qjb0.55/4不銹鋼潛水攪拌機技術描述

1.設備名稱   qjb不銹鋼潛水攪拌機

2.主要技術參數

型號 qjb0.37/6-220/3-980/s ，qjb0.55/4-220/3-1450/s

葉輪直徑         220mm 220mm

葉輪轉速         980r/min 1450r/min

水推力 138n 145n

額定功率         0.37kw 0.55kw

額定電流 1.5a 1.6a

主機重量 40kg 40kg

電機絕緣       f f

電機防護         ip68 ip68

電源           380v   50hz   3ph 380v   50hz   3ph

3.用途

   廣泛適用于污水處理廠的工藝流程中推進攪拌含有懸浮物的污水、污泥混合液、工業過程液體等，創建水流，加強攪拌功能，防止污泥沉淀及產生死角。

4.特點

   結構緊湊、安裝方便、操作簡單、易于維修、配套電機功率小、無噪音，可以隨便裝置。

5.適用范圍

攪拌器在下列條件下應能正常連續運行

1）介質溫度不超過40°c;

2）介質的ph值在5—9之間;

3）液體密度不超過1150kg/m3;

4）長期潛水運行，潛水深度一般不超過20m;

池容積在1000-3000m3，粘度可達到50cp；池容積在500-700m3，粘度可達1000cp。

6．性能原理

電機能在全浸沒條件下連續運行、間隙運行和長期停止狀態（正常工藝停機）后恢復運行，攪拌器在整個運行過程中保持平穩狀態，運行時間不少于10000小時，每日能連續24小時運行或間隙運行。

6.1導軌系統

導軌系統可自由調整攪拌器的提升和下降，并無需排空水池情況下拆卸和安裝攪拌器，攪拌器全部的重量受力在一個支架上，并且這個支架可承受攪拌器產生的推力。

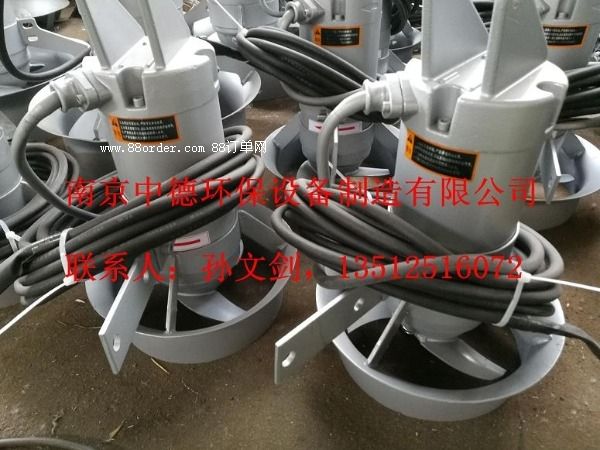

6.2電機殼體

攪拌器的電機殼體由不銹鋼制造，殼體厚度足以承受何載，其表面加工平整光滑。

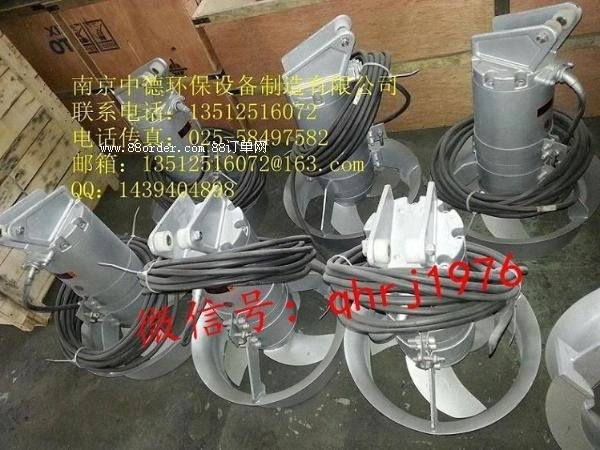

6.3葉輪

葉輪用不銹鋼制造，且經動平衡實驗。葉輪與軸之間裝有鎖定裝置，以防轉動時松動，葉片設計為三片式，具有自清潔及免振功能。

6.4軸

攪拌器的電機和葉輪采用直聯式傳動方式，軸由不銹鋼制造，軸能承受所有軸向和徑向載荷，軸承的設計壽命不少于100000小時，葉輪軸完全與攪拌介質隔離。

6.5軸封

采用兩個相互獨立高質量機械密封，機械密封面材料均采用耐腐蝕碳化鎢，機械密封的使用壽命不低于25000小時。

6.6電機

潛水攪拌機的電機為三相鼠籠異步電機，防護等級為ip68，絕緣等級為f，潛水電機可連續運行，每小時可啟動至少10次，潛水電機與攪拌器應是同一廠家制造。

6.7電纜和電纜密封

電機配有控制和動力水下電纜，為了打動限度地保護電機，即使在偶然的不正常運行情況下，電纜損壞且電機仍在水下，電纜進口也不允許有濕氣進入電機和接線盒，電纜進口宜采用三道密封，內側采用單芯電纜剝皮并鍍錫后嵌入樹脂中，中間整個電纜嵌入樹脂中，外部用長橡膠環密封，電纜密封組件應做成一集成。

6.8攪拌器保護

電機繞組上裝有溫度傳感器以監測電機繞組過熱，在攪拌器中應設置泄露和濕氣保護傳感器，應能監測并在攪拌器出現嚴重損壞前發出報警信號。

6.9安裝提升系統

安裝提升系統包括導軌、提升索、水上提升支架和電纜固定件等。攪拌機殼體結構有方便固定提升索的設計或配置。安裝攪拌器也不必要把池子放空。

7. 主要材料

機殼                        不銹鋼（304）

葉輪                        不銹鋼（304）

主軸                        2cri13不銹鋼

機械密封                    耐腐蝕燒結碳化鎢--碳化鎢

導軌                        不銹鋼（304）

提升索、鏈                  不銹鋼（304）

手動卷揚                    不銹鋼（304）

螺栓、螺母、墊圈            不銹鋼（304）

8．電控箱

8.1控制箱結構

控制箱為室外落地式安裝，可前檢修、前開門；電纜進出線為下進，下出線方式；防護等級為ip55。

8.2控制箱功能

機旁控制箱用于控制潛水攪拌機的開/停，動力及信號電纜的轉接；

控制箱內包括動力及信號接線轉接端子排，潛水攪拌機故障信號轉換裝置，帶手動復位功能，“急�！卑粹o，啟動及停止按鈕，信號燈等元件。

箱內動力及信號電纜轉接端子的選擇與設備功率配套。

8.3檢查和驗收

攪拌器的葉輪經動、平衡實驗，并提交有關檢測報告。

現場安裝后進行2個小時的負荷實驗，以證明攪拌器是否符合技術要求。

9. 配套范圍

  *  裝配完整的qjb型潛水攪拌機；

*  電機托架、限位吊鉤、導軌、起吊架、緊固件等；

*  10米水下電纜、電纜夾、電纜接線盒；

*  臂式起吊架;

*  所有連接附件、地腳螺栓、備品備件；

*  就地控制箱。
