qjb潛水推流器技術描述

設備名稱       qjb潛水推流器

1． 型號規格          qjb5/4-2500/2-43/p

2． 主要技術參數

型號 qjb5/4-2500/2-43/p

電機功率 5.0kw

葉輪轉速 43rpm

葉輪直徑 2500mm

電機保護等級 ip68

電機絕緣等級 f

3． 用途

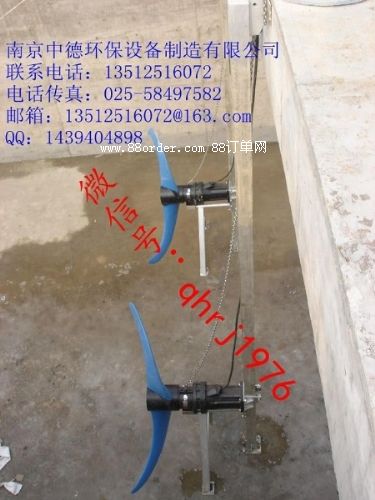

用于生物處理池、曝氣池或厭氧池中進行低速攪拌，其產生低切向流的強力水流，可用于池中水循環及硝化、脫氮和除磷階段創建水流，以使池中泥水充分混合又不致產生淤積的作用。

4．使用條件

qjb潛水推流器適用于各種生活污水和工業廢水的處理過程中，在下列條件下設備可正常連續運行：

4.1介質溫度不超過40℃；

4.2介質的ph值在5～9之間；

4.3介質密度不超過1150kg/m3；

4.4長期潛水運行，潛水深度一般不超過20m；

4..5池子容積在1000-3000m3，黏度可達到50cp；池容積在500-700m3，黏度可達1000cp。

5．技術性能

5.1  潛水推流器轉動平衡自如，保證無卡死，停滯，振動等現象；

5.2  潛水推流器出廠前作密封氣壓實驗,實驗壓力為3kg/m2，歷時5分鐘無泄漏現象；

5.3  潛水推流器采用雙機械密封結構和唇形密封組織，機械密封保證在8000小時內可靠運行而不需更換；

5.4  潛水推流器引出電纜采用gb5013.2中yzw型橡套軟電纜或性能相同的其它電纜，單臺標準配置長度10m，電纜密封頭采用特殊硫化處理,以防電纜外皮破損，滲水至電機；

5.5  潛水推流器表面噴涂防腐漆，其表面光亮，無污損，,碰傷，裂痕等現象；電機殼體的底漆為pvc環氧樹脂，面為氯化橡膠涂料；

5.6  潛水推流器油室內設有密封泄漏保護裝置；

5.7  潛水推流器引出電纜中雙色線（黃/綠）規定為接地線，聯接可靠。接地標志明顯，在使用期內不易磨滅；

5.8  潛水推流器槳葉及轉子采用動平衡試驗，平衡精度為g6.3；

5.9 水下攪拌機可沿水平方向在120°范圍內旋轉，任意調整推流角度。

6．使用壽命

  潛水推流器在規定的條件下，故障前平均運行時間不小于10000小時，整機使用壽命不小于8年。

7．結構設計

7.1接線盒

接線盒與周圍液體、電機部分完全密封隔離；冷卻：電機定子由周圍的液體冷卻。

7.2減速機

  采用硬齒面齒輪傳動，以降低葉輪轉速。設計結構緊湊，外形美觀流暢。負載能力強；啟動瞬間主機震動小、運行平穩；噪音低；齒輪傳動比分級精細，速比大，能很好的保護電機和軸承，壽命長。

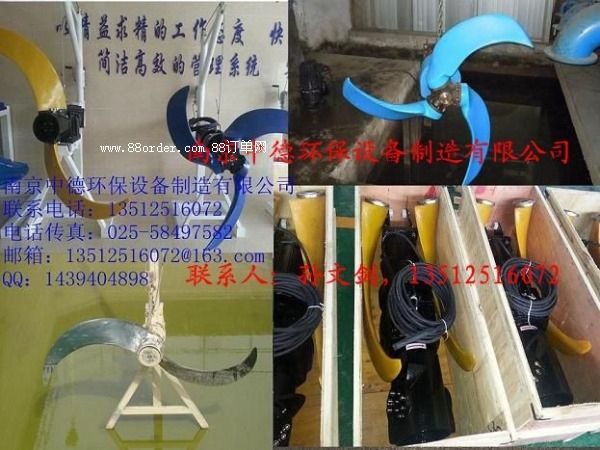

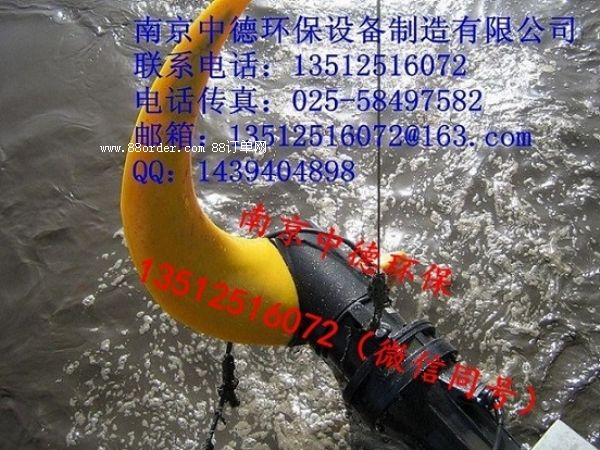

7.3葉片

葉片為雙香蕉形，用高密復合聚胺酯澆鑄，有效防止了葉片的斷裂問題；葉片進口邊向后彎曲，具有自動清洗性能；采用法蘭式鎖緊螺母緊固在軸上，在起吊維修時，容易拆卸更換。

7.4電機

   采用全淹沒式鼠籠型感應電機，潛水電機四級繞組，s1級，定子繞組絕緣等級為f級，防護等級ip68。電機可連續攪拌40℃的介質，定子繞組的平均溫升不超過85℃，每小時至少能起動12次，而不引起任何有害影響，在運行時，不會發生過載現象，保證連續及間歇運行。額定電壓為380v，三相，50hz。電機的允許電壓波動為±10％。

7.5油室

潤滑并冷卻密封裝置，軸承座及減速箱與電機和液體之間，油室起著減震和消音的作用，必要時可埋置一個氣囊裝置以減少和降低油室內的壓力上升。

7.6軸承

 電機軸由兩個軸承支承，支承軸承為雙列球軸承；而主軸承為雙列球面滾子軸承；葉輪軸由一個雙列角接觸球軸承和一個圓柱滾子軸承支撐；軸承均與被攪拌液體隔離，并用油脂潤滑。攪拌器軸承的運行壽命大于60000小時。

7.7軸密封

 潛水推流器有兩個機械密封和一個唇形密封組成。密封裝置材料：碳化鎢--碳化鎢。

7.8 機械密封

   每個輪軸配備串聯式雙層獨立的旋轉軸機械密封系統，密封裝置在一只油箱內運行。機械密封設計壽命大于25000小時。

7.9監測系統

定子繞組中裝有兩個熱敏開關，熱敏開關在125℃動作，正常情況下，電機的溫度不超過85℃，超溫后電機停止轉動并報警。

采用水泄漏傳感器，以探測定子室中的水。當水泄漏傳感器動作時，將使電機停止轉并報警。

7.10控制系統（用戶可自行配置）

控制箱可實現設備的自保護，具有過熱、過流和泄漏保護功能，可預留plc接口。

8．材料

外殼          gg25灰鑄鐵

葉輪         復合聚胺/玻璃鋼酯

主軸         不銹鋼2cr133

機械密封       碳化鎢--碳化鎢

導桿        碳鋼或不銹鋼astm304（用戶可自行選擇材質）

起吊支架      碳鋼或不銹鋼astm304（用戶可自行選擇材質）

提升鏈       碳鋼或不銹鋼astm304（用戶可自行選擇材質）

靜密封材料      丁晴橡膠

緊固件      不銹鋼astm304

軸承         nsk

9．配套范圍

裝配完整的 qjb潛水推流器：

※ 潛水電機

※ 全套提升裝置、導桿、支架、起吊鏈等

※ 10米潛水電纜、接線盒

※ 所有連接附件、地腳螺栓

※ 控制箱（用戶可自行配置）
