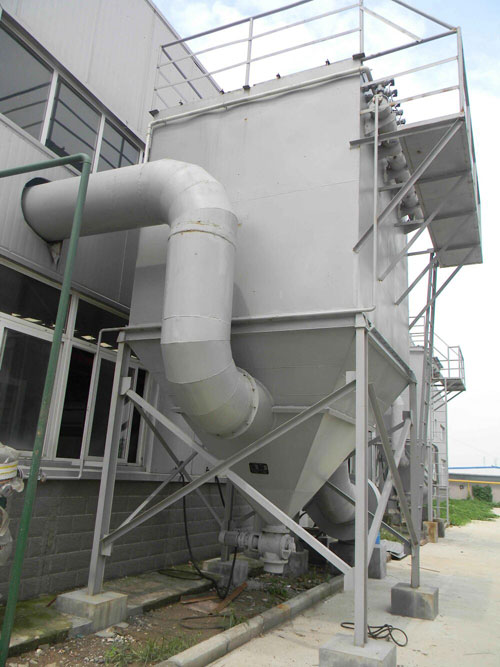

ppc96-5氣箱脈沖袋收塵器

氣箱脈沖袋收塵器詳細說明

型號：ppc96-5氣箱脈沖袋收塵器

處理風量（m3/h） a >100g/ m3n :26000          b≤100g/ m3n:33400

過濾風速（m/min）:1.0-1.2

總過濾面積（m2）：480

凈過濾面積（m2）：384

收塵器室數（個）：5

濾袋總數(條)：480

收塵器阻力（pa）:1500-1700

出口氣體含塵濃度（mg/m3n）：<50

收塵器承受負壓（pa）:9000

清灰壓縮空氣  壓力(pa)：（4-6）*105     耗氣量（m3標/min）:0.9（1.8）

剛性葉輪給料機、無動力卸灰閥：下料口300*300轉速22.5rpm減速電機功率2.6kw

螺旋輸送機    規格ls400*4.4m         減速電機ty100-35.5-2.2  2.2kw

保溫面積（m2）:120

設備總量（約值，不包括保溫層）（kg）:11800

ppc96-5氣箱脈沖袋收塵器除塵工藝原理及特點

脈沖布袋除塵器單位體積處理風量大,除塵效率高.可直接處理含塵濃度高達1000g/nm3的含塵氣體,經處理后氣體的排放濃度低于50mg/nm3,也可根據用戶的特殊要求,滿足更加嚴格的排放標準.脈沖布袋除塵器針對各種不同類型的煙氣,可采用不同的濾料來加以處理,使之達到排放要求,適應性強.脈沖除塵器采用先進的脈沖閥,性能可靠.脈沖閥使用壽命100萬次.布袋除塵器采用先進的plc可編程控制器,定時或定阻自動噴吹清灰,實行自動化運行,耗氣量小,清灰徹底,性能穩定.脈沖布袋除塵器可在線檢修.分室換袋維修不影響主機的運行.

脈沖布袋除塵器結構與工作原理本設備由上部箱體、袋室、排灰裝置及脈沖噴吹清灰控制系統等組成除塵器內部被花板劃分為兩部分.上面的部分稱之為上部箱體或凈氣室.下面這一部分稱之為袋室或濾室.除塵設備凈氣室有凈氣室裝有噴吹管、壓縮空氣氣包、脈沖閥、壓縮空氣管路、出口煙道、檢修門等.根據規格不同,凈氣室內分若干個室,互相之間用鋼板隔開,互不通氣.每個室均設一個提升閥和若干排濾袋,每一排濾袋設一根噴吹管,每一條濾袋都對應噴吹管上的一個噴吹孔.除塵設備濾室有濾室包括花板、濾袋組件、灰斗、煙氣進口煙道等.除塵器濾袋材料是柔性的透氣性介質,一般為針刺或覆膜材料.濾袋由金屬籠骨支撐,以保證在過濾時不至于被吸癟.濾袋和籠骨作為一個整體,懸掛在花板上.除塵設備濾室下方裝有灰斗,灰斗也通常作為煙氣的進口.布袋除塵設備灰斗中的導流板用來吸收進口煙氣高速運動粒子的動能并分配進口氣流,保護濾袋免遭磨損,并使各個濾袋的負荷均勻.除塵設備中排灰裝置有在灰斗的出口.包括排灰閥、螺旋輸送機或輸送斜槽.除塵設備脈沖噴沖清灰控制系統有包括脈沖噴沖閥、提升閥組件及壓縮空氣管路.脈沖布袋除塵器工作原理是含塵氣體在引風機吸引力的作用下進入灰斗,經導流板后被均勻分配到各條濾袋上,粉塵被攔截在濾袋外表面,氣體則穿過除塵器濾袋,經過除塵設備其凈氣室后外排.
