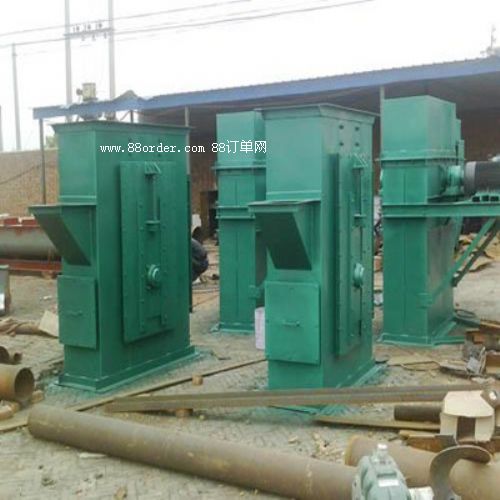

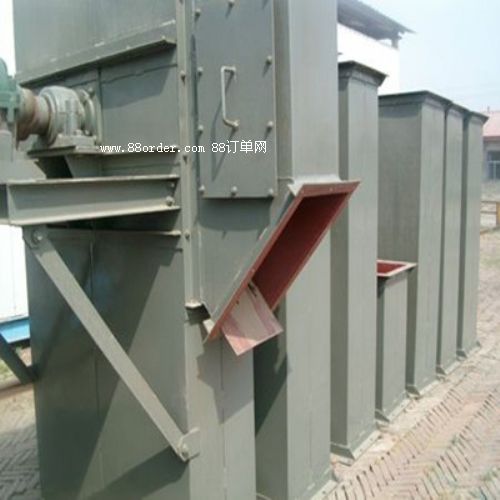

一、ne型斗式提升機的用途及特點

   ne系列板鏈?zhǔn)教嵘龣C(jī)共有11種型號：ne15、ne30、ne50、ne150、ne200、ne300、ne400、ne500、ne600、

ne800。

 ne系列斗式提升機具有以下特點：

1、提升范圍廣。這類提升機對物料的種類、特性及塊度的要求少。不僅能提升一般粉狀、粒狀和塊狀物料，而且可提升磨琢性大的物料。物料溫度≤250度。

2、輸送能力大。該系列提升機具有ne15～ne800多種規格。提升量范圍為15～800m 3 /h。

3、驅動功率小。這類提升機采取流入式喂料，重力誘導式卸料，且采用密集型布置的大容量料斗輸送，鏈速低提升量大。物料提升時，幾乎無回料和挖料現象，因此無效功率少，所耗功率是環鏈提升機的70％。

4、使用壽命長。提升機的喂料采取流入式，無需用斗挖料，材料之間很少發生擠壓和碰撞現象，本機的設計保證物料在喂料、提升和卸料中不會撒料，減少了機械磨損，輸送鏈采用板鏈?zhǔn)礁邚?qiáng)度耐磨鏈條，大大延長了使用壽命。正常使用下，輸送鏈?zhǔn)褂脡勖�超過5年。

5、提升高度高。該系列提升機鏈速低，運行平穩，且采用用板鏈?zhǔn)礁邚?qiáng)度耐磨合金鋼鏈條，因此可達較高的提升高度（高度40m)。

6、密封性好。環金污染少。

7、運行可靠性好。先進的設計原理，保證了整機運行的可靠性，無故障時間超過了3萬小時。

8、操作、維修方便、易損件少。

9、機械尺寸小。與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。

10、結構港型號，精度高。機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。

11、使用成本低。由于節能和維修少，使用成本極低。

ne斗式提升機為板鏈?zhǔn)剑�重力誘導卸料的提升設備。與其它相比有如下特點：提升范圍廣，對物料的種類，特性及塊度要求不嚴格，且可提升磨琢性物料，物料溫度≤250℃；輸送量大，提升量范圍為800m3/h；驅動功率小；使用壽命長；提升高度高；運行平穩；密封性好；操作維修方便。本系列提升采用了先進的設計原理，保證了整機運行的可靠性，結構精度，機殼剛性都優于其他提升機。

ne型斗式提升機采用流入式喂料，重力誘導是卸料，無回料現象。適用于垂直輸送粉狀、顆料狀、小塊狀、磨琢性笥和無磨琢性物料，如：生料、水泥、煤、石灰石、干粘土、熟料等尤為適應。

二、提升機的外形及安裝尺寸

三、提升機的技術規范型 號提升量m3/h物料最大塊度允許占百分比  ％10255075100ne15166550403025ne30319075584740ne50609075584740ne100110130105806555ne150165130105806555ne2002201701351008570ne3003201701351008570ne40044120516512510590ne500470240190145120100ne600600240190145120100ne800800275220165135110四、提升機的結構

ne系列板鏈?zhǔn)教嵘龣C(jī)由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

運行部件--有料斗和套筒滾子鏈條組成，ne15、ne30采用單排鏈，ne50-ne800采用雙排鏈。

驅動裝置-采用多種驅動組合驅動，（依用戶實際需要而定）。驅動平臺上裝有檢修架和欄桿。

驅動裝置分左裝和右裝兩種

左裝：面對喂料口，驅動裝置布置在機殼左側。

右裝：面對喂料口，驅動裝置布置在機殼右側。

上部裝置--安裝有軌道（雙排鏈），你志氣，卸料口裝有防回料橡膠板。

中間節--部分中間節裝有軌道（雙排鏈），以防鏈條工作中擺動。

下部裝置--按裝有漲緊裝置，ne15-ne100采取彈簧漲緊，ne150-ne800采取墜重箱漲緊。

五、提升機的動力配備

ne15、ne30、ne50、ne150、ne200、ne300、ne400型提升機的最大提升量、最大提升高度及動力配備見表1、

2、3、4、5、6、7、8。選擇ne500、ne600、ne800型提升機時，請與本公司技術部門聯系。

型號輸送能力

m3/h斗速m/s主軸轉速

r·p·m物料粒度

mm料斗斗容l斗寬mm斗距mmne15150.515.54＜402.5250203ne30320.516.45＜507.8300305ne50600.516.45＜5015.7300305ne1001100.514.13＜7035400400ne1501700.514.13＜7052.2600400ne2002100.510.9＜10084.6600500ne3003200.510.9＜100127.5600500ne4003800.58.3＜120182.5700600ne5004700.57.1＜120260.9700700ne6006000.57.1＜120330.2700700ne8008000.56.2＜140501.8800800

型號ne15ne30ne50ne100ne150ne200ne300ne400ne500ne600ne800a5445947449161176117615361572160219262175a14004505506003*3923*3923*5123*5243*5543*6423*725b11441334133415661566186618662277257625762920b15006006007007007007007604*6444*6444*730
