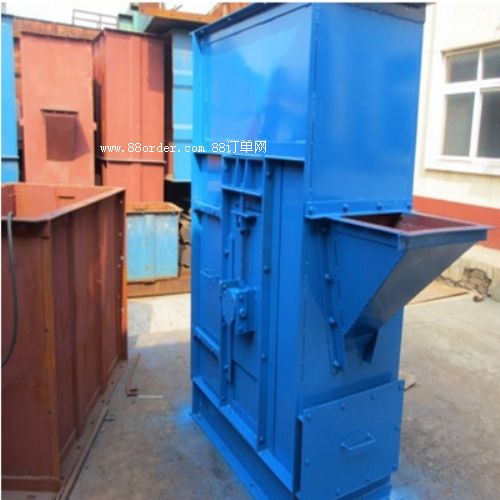

一、th型斗式提升機的用途及特點

   th型斗式提升機是我廠基于hl型斗式提升機研制的新產品，與其相比，具有輸送量大，提升高度高，運行平穩可靠，壽命長等顯著優點。其主要技術性能及參數符合jb3926-85<<垂直斗式提升機>>(該標準等效，參照了國際標準和國外先進標準）；牽引用園環鏈符合tm36-8<<礦用高強度園環鏈>>。

本提升機具有以下特點：

1、輸送量大，相同斗寬的th型與hl型相比，輸送量增大近一倍：

2、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后，可擰下螺栓，拆換輪緣，更換方便，且節約拆料、降低了維修費；

3、下部采用了重錘杠桿式張緊裝置，即可實現自動張緊。一次安裝后不需調整，又可以保持恒定的張緊力，從而保證機器的正常運轉，避免了打滑或脫鏈；

4、牽引件為低合金高強度圓環鏈，經適當的熱處理后，具有很高的抗拉強度和耐磨性，使用壽命長。

  本提升機為混合或重力方式卸料，掏取式裝料，適用輸送堆積密度不大于1.5t/m3 的物料的粉狀、粒狀、小塊狀的低磨琢性物料，物料的溫度不得超過250度。

  本機備有兩種料斗：

zh型（中深斗）一般使用于輸送濕的，一結塊，較難拋出的物料， 如濕砂、型砂、化肥、堿粉等。

sh型（深斗）一般使用于輸送干燥的、松散易于拋出的物料，如水泥、碎石、煤塊、等。

td型斗式提升機引用了美國康寧公司的先進技術的d型斗提機的更新換代產品。他的主要性能參數等效或參照采用了國際先進標準，其主要特點是：增加規格及料斗型式，提高料斗運行速度及輸送量，加大提升高度，從而擴大適用范圍，可以滿足建材、機械、化工、電力、糧食、輕工等部門多種物料的輸送要求。

本系列斗提機采用離心式和混合兩種方式卸料，適于輸送堆積1.5t/m3的粉狀、粒狀、小塊狀的無磨琢性，平磨琢性物料，如谷物、煤、砂、水泥、化肥等，物料溫度一般不超過60℃

本提升機代號為th,即園環鏈斗式提升機；產品規格以斗寬表示，其主要列于表1

提升機型號傳動裝置型號電動機型號電動機功率減速機型號重量

th315y5y125y132s-45.5zly125-20310y7y140y132m-47.5zly140-20380y11y160y160m-411zly160-20536y15y180y160l-415zly180-20564

th400y11y160y160m-411zly160-20575y15y180y160l-415zly180-20632y18y180y180m-418.5zly180-20690y22y200y180l-422zly200-20827

th500y15y180y160l-415zly200-20708y18y200y180m-418.5zly200-20830y22y200y180l-422zly200-20858y30y224y200l-430zsy224-20310

th630y18y200y180m-418.5zsy200-31.5310y22y224y180l-422zsy224-31.51157y30y224y200l-430zsy224-31.51206y37y250y225s-437zsy250-31.51434

提升機型號傳動裝置型號電動機功率電動機型號zj型減速器型號重量又裝傳動裝置左裝傳動裝置

th315y4z1004y112m-4zj100-16sm-lzj100-16nm-ll268y5z1605.5y132s-4zj160-16sm-lzj160-16nm-ll320y7z1607.5y132m-4364y11z25011y160m-4zj250-16sm-lzj250-16nm-ll505

th400y7z2507.5y132m-4zj250-16sm-lzj250-16nm-l364y11z25011y160m-4440y15z40015y180l-6zj400-16sm-lzj400-16nm-ll649y18z63018.5y200l1-6zj630-16sm-lzj630-16nm-ll841

th500y11z40011y160l-6zj400-16sm-lzj400-16nm-ll589y15z40015y180l-6663y18z63018.5y200l1-6zj630-16sm-lzj630-16nm-ll853y22z63022y200l2-6879

th630y11z40011y160l-6zj400-16sm-lzj400-16nm-ll608y15z63015y180l-6zj630-16sm-lzj630-16nm-ll813y18z63018.5y200l1-6853y22z63022y200l2-6zj630-16sm-lzj630-16nm-ll891 提升機型號th315th400th500th630料斗型式zhshzhshzhshzhsh輸送量（m3/h）3559589473118114185料

斗斗容3.7565.99.59.31514.623.6斗距-512688鏈

條圓鋼直徑*節距φ18*64φ22*86單條破斷載荷≥320≥480單位長度牽引件重量（kg/m）26.227.631.132.741.043.849.253.1料斗運行速度（m/s）1.41.5傳動鏈輪轉數42.537.635.831.8輸送物料最大塊度35405060
