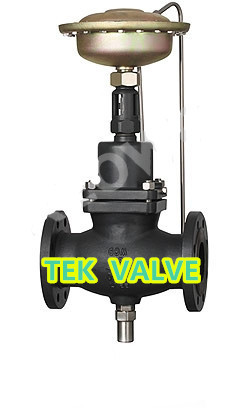

進口自力式流量調節閥
德國泰科自力式流量調節閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，
從而維持與之串聯的被控對象（如一個環路，一個用戶，一臺設備等，下同）的流量恒定，自力式流量控制閥的名稱較多，如自力式流量平衡閥，定流量閥，自平衡閥，動態流量平衡閥等。各種類型的自力式流量控制閥，結構各有相異，但工作原理相似。
泰科自力式壓力控制閥)無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改彎兩端的壓差和流量，使閥前（或閥后）壓力穩定。具有動作靈敏，密封性好，壓力設定點波動力小等優點，自力式壓力控制閥廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
進口自力式壓力控制閥有單座、套筒二種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(b型)和泄壓用閥前壓力調節（k型）被控介質輸入閥以后，閥前壓力p1通過控制管線輸入下膜室，經節流閥節流后的壓力ps輸入上膜室，p1與ps的差即△ps=p1-ps稱為有效壓力。p1作用在膜片上產生的推力與ps作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置，從而確定了流經閥的流量。當流經閥的流量增加時，即△ps增加，結果p1、ps分別作用在下、上膜室，使閥芯向閥座方向移動，從而改變了芯與閥座之間的流通面積，使ps增加，增加后的ps作用在膜片上的推力加上彈簧反力與p1作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。反之，同理。 設定被控介質的流量用調整節流閥與閥座的相對位置來確定。
進口自力式流量調節閥，由一個帶有設定流量的控制閥門和執行器組成。主要應用于工藝過程控制中的恒流量調節，例如城市供熱，供熱系統的中心站流量控制，各分站的流量控制以及各控制系統的流量控制網絡，可用于最高溫度200℃的非腐蝕性的液體介質。
本產品可廣泛應用在：給排水、工業、蒸汽、油田、電站等流體管道
主要技術參數：
主要零件材料：
|
1 |
閥體 |
wcb |
cf8 |
cf8m |
cf3m |
|
2 |
閥座、套筒 |
304 |
304 |
316 |
316l |
|
3 |
閥芯 |
304 |
304 |
316 |
316l |
|
4 |
墊片 |
聚四氟乙烯 |
|||
|
5 |
導向套 |
304 |
304 |
316 |
316l |
|
6 |
支座 |
304 |
304 |
316 |
316l |
|
7 |
閥蓋 |
304 |
304 |
316 |
316l |
|
8 |
底盤 |
304 |
304 |
316 |
316l |
|
9 |
彈簧 |
65mn |
304 |
316 |
316l |
|
10 |
填料 |
聚四氟乙烯/柔性石墨 |
|||
|
11 |
螺母 |
304 |
304 |
316 |
316l |
|
12 |
執行器 |
25#(特殊要求可訂做) |
|||
閥體
|
閥體形式 |
直通鑄造閥 |
|
公稱通徑 |
dn15～250mm |
|
公稱壓力 |
pn1.6、2.5、4.0mpa |
|
法蘭標準 |
ansi、jis、din、gb、jb (特殊可按用戶提供) |
|
連接形式 |
法蘭(ff rf rtj)、焊接(sw bw)、螺紋(適用于1″以內) |
|
閥蓋形式 |
標準型-17～+450℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥內件：
|
閥芯形式 |
單座、套筒型閥芯 |
|
流量特性 |
線性 |
執行機構：
|
有效面積(cm2) |
250 |
630 |
|
節流器壓差 |
0.02；0.05 |
|
|
允許上下膜室之間最大壓差 |
0.4 |
0.15 |
|
材料 |
膜蓋：鋼板鍍鋅； 膜片：epdm或fkm夾纖維 |
|
|
控制管線、接頭 |
銅管或鋼管10×1； 卡套式接頭：r1/4" |
|
閥體外形連接尺寸及重量：
|
公稱通徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
l(mm) |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
|
b(mm) |
212 |
212 |
238 |
238 |
240 |
240 |
275 |
275 |
380 |
380 |
326 |
354 |
404 |
|
重量 |
7 |
9 |
10 |
13 |
17 |
22 |
33 |
41 |
60 |
79 |
85 |
145 |
228 |
|
b1(mm) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
630 |
855 |
1205 |
|
重量 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
140 |
210 |
300 |
額定流量系數、噪音衡量系數、允許壓差：
|
公稱通徑dn |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
|
額定流量系數kvs |
4 |
6.3 |
8 |
16 |
20 |
32 |
50 |
80 |
125 |
160 |
280 |
320 |
400 |
|
|
有效壓力下最大流量(m3/h) |
0.02mpa |
1.5 |
2.5 |
3.5 |
5.5 |
9.0 |
14 |
22 |
36 |
55 |
70 |
125 |
180 |
250 |
|
0.05 mpa |
2.5 |
3.5 |
5.5 |
9.0 |
12 |
22 |
36 |
55 |
85 |
110 |
180 |
- |
- |
|
|
噪音衡量系數z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
|
|
允許壓差 |
pn16 |
1.6 |
1.5 |
1.2 |
1.0 |
|||||||||
|
pn40 |
2.0 |
|||||||||||||
主要性能指標：
|
控制精度 |
±5％ |
|||
|
允許泄露量 |
硬密封 |
4×0.01％閥額定容量 |
||
|
軟密封 |
dn15～50 |
dn65～125 |
dn150～250 |
|
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
||
一: 產品名稱/型號/介質/連接方式/口徑
二:是否帶尺寸,以便我們?yōu)槟貏e加工處理。
三:若已經由設計單位選定德國泰科的產品，請按產品型號或者詳細參數直接向我司銷售部咨詢。
四:當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
