進口氣動調節閥

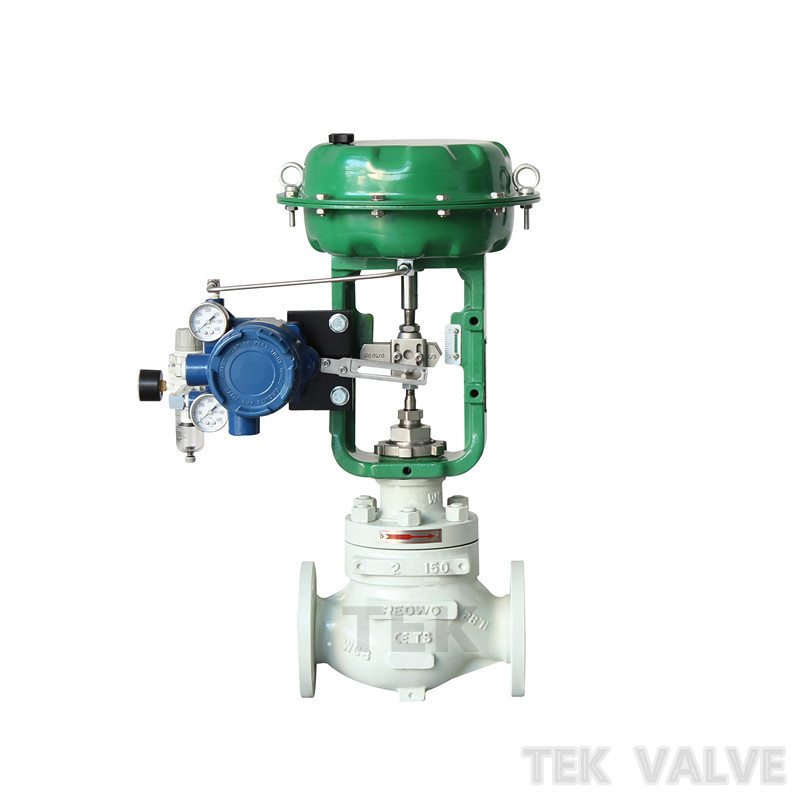

德國泰科氣動調節閥（進口氣動精小型單座調節閥、進口氣動薄膜單座調節閥），是由多彈簧氣動薄膜執行機構和頂導向式直通低流阻單座閥組成。具有結構緊湊、重量輕、動作靈敏、流體通道呈s流線型、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。是符合iec標準的新一代通用調節閥產品。

德國泰科進口氣動薄膜三通調節閥：
    三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。應用于比例調節或旁路調節，尤其適用于石油工業熱交換器的流體溫度控制系統的調節，一臺三通調節閥可代替兩臺單座閥或雙座閥使用，占據空間體積小，節省安裝管道及費用。
德國泰科進口氣動薄膜角形調節閥：
   角型閥體積小、重量輕、閥芯采用頂導向結構，具有流路簡單、阻力小、易于沖洗的特點。適用于要求直角連接，介質為高粘度、含懸浮物和顆粒狀介質的調節。
德國泰科進口氣動薄膜低溫調節閥：
   是氣動薄膜小流量、單座、雙座、角型調節閥的變形產品，由氣動薄膜執行機構和帶長頸接管的閥體組成，長頸接口的作用是使閥桿密封處接近常溫下工作，并減少外界熱量傳入。為減少熱傳遞，長頸采用薄壁結構。

德國泰科進口精小型氣動薄膜單座調節閥：
    多彈簧執行機構高度低、重量輕、裝配簡便，精小型閥體結構緊湊、流道通暢，具有較大的流量系數。適用于泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。
德國泰科進口精小型氣動薄膜套筒調節閥
    采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。閥芯導向面大，可改善由渦流和沖擊引起的振蕩。比普通的單、雙座調節閥噪聲降低10db左右。
德國泰科進口氣動薄膜夾套保溫調節閥：
    主要用于介質易結晶或凝固場合，在閥體和上閥蓋處采用夾套保溫裝置，利用高溫蒸汽或導熱油等介質進行保溫。

若訂貨前還未選定型號，請向我們提供您的使用參數:
1.公稱通徑、額定流量系數kv，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥作用形式(電-關式或電-開式)，4.流量特性，
5.閥前、閥后壓力，6.閥體、閥芯材料，7.輸入信號，8.是否帶附件，說明附件型號。以便我們的為您正確選型。

德國泰科進口氣動薄膜小流量調節閥：
適用于較小流量的調節，具有結構緊湊，體積小，重量輕，安裝維護方便的特點。氣動薄膜小流量調節閥，又稱氣動小流量調節閥、小流量調節閥，屬于氣動調節閥。

德國泰科進口氣動薄膜單座調節閥：
新型多彈簧執行機構代替老式執行機構，具有高度低、重量輕、裝配簡便等優點。適用于泄漏量要求嚴格、閥前后壓差低及有一定粘度和含少量纖維介質的場合。

德國泰科進口氣動薄膜雙座調節閥：

雙座閥有上下兩個閥芯球，流體作用在上下閥芯上的推力，其方向相反而大小接近，不平衡力很小，允許壓差大，額定流量系數比同口徑的單座閥大，但該閥的泄漏量較單座閥大。適用于對泄漏量要求不嚴格，閥前后壓差較大的干凈介質場合。

技術參數

進口氣動薄膜單座調節閥技術參數
公稱通徑(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑(dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數(kv)	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	等百分	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允許壓差(mpa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.2	0.1
公稱壓力(mpa)		1.6、2.5、4.0、6.4、10.0
額定行程(mm)		16			25		40			60			100
執行器型號		tek/b-22		tek/b-23			tek/b-34			tek/b-45			tek/b-56
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		v型聚四氟乙烯填料、v型柔性石墨填料
閥芯形式		單座柱塞型閥芯
流量特性		直線性、等百分比

執行機構

進口氣動薄膜單座調節閥執行機構
配置執行器類別	tek/b多彈簧簿膜執行機構
執行器型號	tek/b-22	tek/b-23	tek/b-34	tek/b-45	tek/b-56
有效面積(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
彈簧范圍(kpa)	20～100(標準)、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400kpa
氣源接口	rc1/4'
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(b)—失氣時閥位開(fo)；氣開式(k)—失氣時閥位關(fc)

性能指標

進口氣動薄膜單座調節閥性能指標
項目			不帶定位器	帶定位器
基本誤差％			±5.0	±1.0
回差％			3.0	1.0
死區％			3.0	0.4
始終點偏差％	氣開	始點	±2.5	±1.0
		始點	±5.0	±1.0
	氣關	始點	±5.0	±1.0
		終點	±2.5	±1.0
額定行程偏差％			≤2.5
泄露量l/h			0.01％×閥額定容量
可調范圍r			30：1

外形尺寸

進口氣動薄膜單座調節閥外形尺寸
公稱通徑dn(mm)		20	25	32	40	50	65	80	100	125	150	200
l	pn16/25	181	184	200	222	254	276	298	352	410	451	600
	pn40	194	197	200	235	267	292	317	368	425	473	610
	pn64	206	200	210	251	286	311	337	394	440	508	650
h	pn16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	pn40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5
	pn64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
h1		132	132	158	170	179	214	221	234	270	294	331
h2		298	298	298	298	298	380	380	380	510	510	510
h3		180	180	180	180	180	236	236	236	310	310	310

零件材料

進口氣動薄膜單座調節閥零件材料
1	閥體	wcb	304	316	316l
2	墊片	ptfe\石墨墊片	ptfe\石墨墊片	ptfe\石墨墊片	ptfe\石墨墊片
3	閥座	304	304	316	316l
4	閥芯	304/304+f46	304/304+f46	316/316+f46	316l/316l+f46
5	導向套	304	304	316	316l
6	中墊	ptfe\石墨墊片	ptfe\石墨墊片	ptfe\石墨墊片	ptfe\石墨墊片
7	閥蓋	wcb	304	316	316l
8	閥桿	304	304	316	316l
9	金屬墊	304	304	316	316l
10	填料	ptfe/石墨	ptfe/石墨	ptfe/石墨	ptfe/石墨
11	螺栓	25	不銹鋼	不銹鋼	不銹鋼
12	填料壓蓋	wcb	304	316	316l
