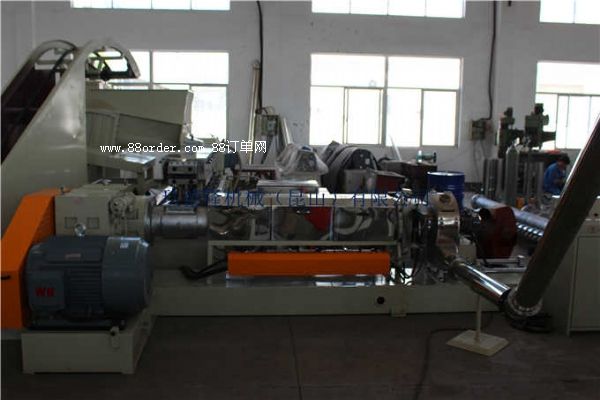

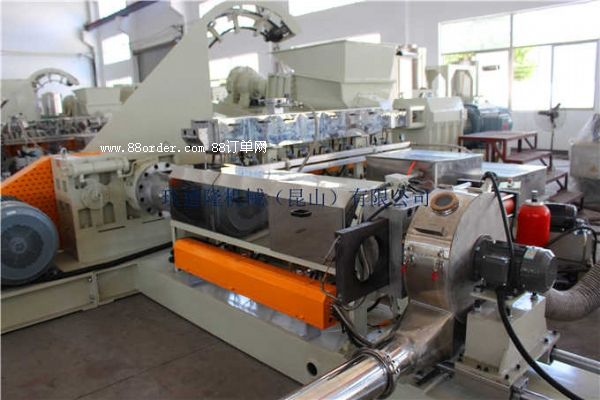

低煙無鹵電纜料造粒機

低煙無鹵電纜料造粒機

低煙無鹵電纜料擠出工藝    本產(chǎn)品加工性能優(yōu)良，可在普通柱塞式、螺桿式注塑機上成型，注塑溫度為：150-180℃左右，可根據(jù)具體情況進行調整。一般情況下，最高溫度不應超過200℃。2、注塑機類型的不同，熔體的實際溫度與溫控表指示值之間存在的差異值也有所不同，用戶應根據(jù)所用注塑機的具體情況設定適宜的溫度。 五、 注意事項1、破包料烘干后可以使用，剩余料要立即密封好，以防止受潮。烘干條件：在70℃烘箱內烘干8小時以上（料層厚度2-4cm），或真空干燥4小時以上。2、使用前確保螺桿、機筒、加料斗徹底清理干凈， 加工過程中嚴禁帶入水分及雜質。3、用戶可根據(jù)需要自加各種色母料，建議色母料加入比例為0.2％-0.8％；為了達到最佳的擠出效果，建議所加色母料在70℃烘箱內烘干8小時以上（料層厚度1-2 cm），或真空干燥4小時以上。4、如果貯存時間超過2個月再使用時，最好預先烘干，烘干條件：在70℃烘箱內烘干8小時以上（料層厚度2-4cm），或真空干燥4小時以上。 六、包裝貯運1、采用鋁塑復合袋外加紙塑復合袋包裝， 每袋25kg。2、在運輸過程中不應受日曬雨淋，搬運過程中應當輕搬輕放，避免受到機械損傷等不正常條件侵害，應放置在陰涼、通風、干燥的庫房里，3、保質期為1年，建議在6個月內使用。  四、擠出工藝 1、可以在普通pvc擠出設備上加工，設備要有良好的溫控裝置，螺桿長徑比大于20：1，可以適應普通螺桿和bm螺桿擠出生產(chǎn)，不需要更換螺桿和大功率電機，普通型螺桿擠出效果更佳，高壓縮比可以獲得更好的表面和加工效率。   2、參考擠出溫度：1區(qū)       2區(qū)      3區(qū)        4區(qū)      5區(qū)        機頭         120℃      135℃     155℃      165℃     170℃       170℃   3、溫度控制要根據(jù)設備溫控系統(tǒng)誤差值、加工區(qū)段、擠出快慢等情況做適宜調     整，用戶可在各段參考溫度的基礎上正負調整10℃來適應各種擠出速度和擠出表面。
