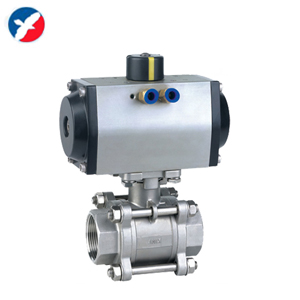

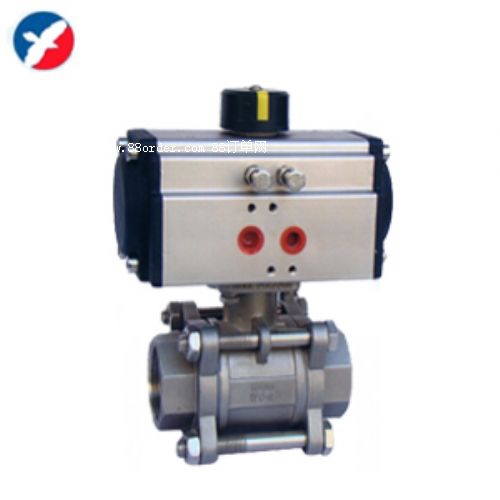

q611f氣動三片式球閥簡介
氣動三片式球閥及對焊連接球閥適用于pn1.0～4.0mpa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
q611f氣動三片式球閥產品特點
氣動三片式球閥及對焊連接球閥分為整體式(一片式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊承插焊,并均可帶國際標準iso支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動
q611f氣動三片式球閥主要連接尺寸及重量
size |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
d |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
l |
68 |
68 |
72 |
82 |
90 |
112 |
120 |
145 |
185 |
210 |
268 |
h |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
e |
100 |
100 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
q611f氣動三片式球閥主要零件材料
序號no. |
零件名稱 |
材質 |
|
不銹鋼 |
碳鋼 |
||
1 |
閥體 |
不銹鋼cf8m |
碳鋼wcb |
2 |
密封圈 |
聚四氟乙烯ptfe |
聚四氟乙烯ptfe |
3 |
閥蓋 |
不銹鋼cf8m |
碳鋼wcb |
4 |
球體 |
不銹鋼ss316 |
不銹鋼ss304 |
5 |
閥桿 |
不銹鋼ss316 |
不銹鋼ss316 |
6 |
螺母 |
不銹鋼ss304 |
fcd45 |
7 |
墊圈 |
不銹鋼ss304 |
fcd45 |
8 |
手柄套 |
塑料 |
塑料 |
9 |
手柄 |
不銹鋼ss304 |
不銹鋼ss304 |
10 |
閥桿螺母 |
不銹鋼ss304 |
b7 |
11 |
墊圈 |
不銹鋼ss304 |
不銹鋼ss304 |
12 |
填料壓蓋螺母 |
不銹鋼ss304 |
fcd45 |
13 |
填料 |
聚四氟乙烯ptfe |
聚四氟乙烯ptfe |
14 |
止推墊圈 |
聚四氟乙烯ptfe |
聚四氟乙烯ptfe |
15 |
填料 |
聚四氟乙烯ptfe |
聚四氟乙烯ptfe |
16 |
螺栓 |
不銹鋼ss304 |
b8 |
