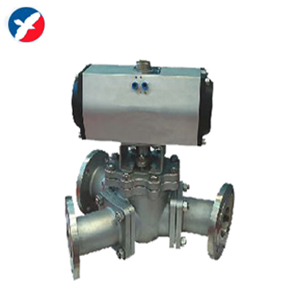

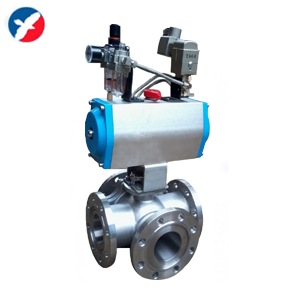

q646f氣動換向球閥詳細介紹：

氣動換向球閥采用角行程氣動執行器及四通球閥組成，可配以閥門定位器輸入控制信號(4-20madc或1-5vdc)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7mpa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關�！發l"型四通球閥：一閥實現正反供水切換，每轉 90°，供水方式切換一次，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉，現用一臺四通球閥替代，操作方便。

氣動換向球閥的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；dn150以下為浮球形式， dn200以下為固定球形式。球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。

氣動換向球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中；在化工產品、醫藥和食品生產種；在水電、火電和核電的電力生產系統中；在城市和工業企業的給排水、供熱、和供氣系統中；在農田的排灌系統中；在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。氣動四通閥密閉在各類管路系統種用于截斷或接通介質流，使介質按照預定的程序輸送到各個指定點。

q646f氣動換向球閥主要零件材料及性能：
1、閥桿采用a182f（1cr13）整體鍛造并調制處理，硬度達到hb220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性強，拆裝方便。閥桿設有防吹出結構。
2、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在一定的潤滑情況下實現可靠的密封。
3、根據需要，球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
4、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；dn150以下為浮球形式，dn200以下為固定球形式。
5、氣動四通球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。
6、流體阻力�。呵蝮w和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體是，流體阻力小。
7、密封性能好：閥座采用具有一定彈性變形和高強度的ptfe材料，達到良好密封性能保證了閥門的穩定性。
8、使用壽命長：閥門的閥芯和光見頸材料采用奧氏不銹鋼，閥座材料選用ptfe，能達到良好的抗腐蝕性作用，延長了閥門的使用壽命。

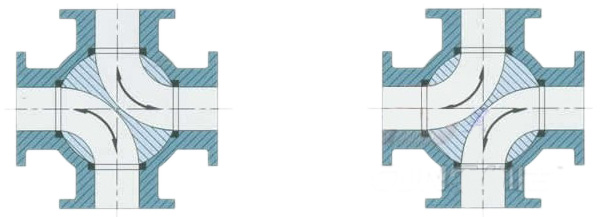

q646f氣動換向球閥工作原理及流向示意圖
　　“l(fā)l”型四通球閥：一閥實現正反供水切換，每轉90°，供水方式切換一次，可同時對兩種介質的流向進行切換，既方便又迅速，實現一閥多用的效果。供水時閥1、4 開啟，閥2、3關閉；反向供水時閥2、3開啟，閥1、4 關閉，現用一臺四通球閥替代，操作方便。

氣動換向球閥技術參數和性能

q646f氣動四通球閥性能參數：
