廣州廠家直銷蒸汽流量計，渦街流量計，壓縮空氣流量計

型號：lug 品牌：迪川儀表

儀表材質：304不銹鋼, 精度： ±1％r、±0.5％r,重復性：

防爆等級：非防爆產品,信號輸出：脈沖信號,

廣州迪川儀器儀表有限公司

產品簡介：

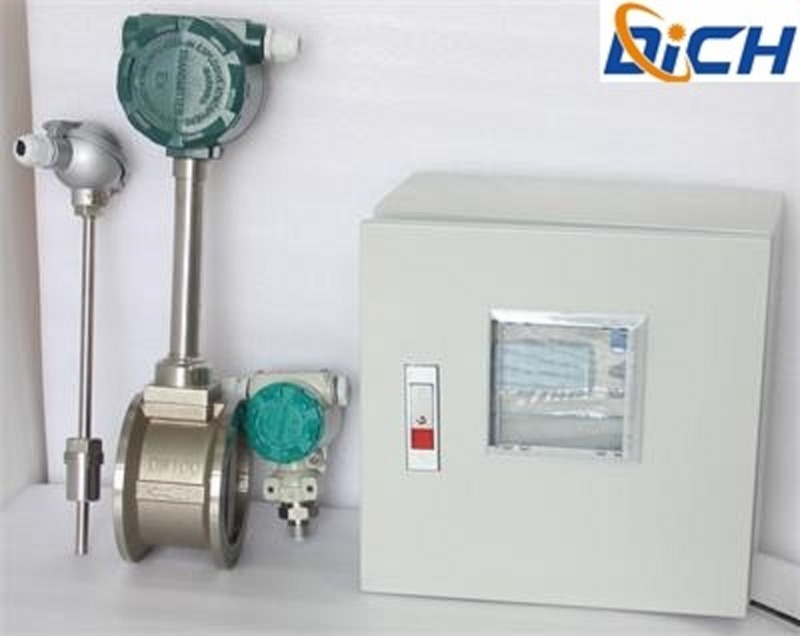

一：分體式溫壓補償型蒸汽流量計是由dc-lugb渦街流量傳感器；可編程智能流量積算儀； pt100溫度傳感器； 壓力變送器，以及配套的連接電纜，法蘭，螺栓，螺桿組成的。

在不適合日常查看和抄表的位置安裝，比如架空管、高架管、遠離管
其中渦街流量傳感器（測氣體）檢測介質情況，通過轉換電路輸出 頻率信號到可編程智能流量積算儀，同時 pt100溫度傳感器和壓力變送器 根據介質的變化，提供 介質溫度和介質壓力的信號到流量積算表中。 經運算處理可以以中文直接顯示 溫度，壓力，介質密度，瞬時流量（瞬間流量）、累積流量（累計流量）、頻率等數據。
而且積算表還可以 提供 來停電 報表，日累積報表，月累積報表，給用戶抄表帶來非常大的方便。另外備有 4 ~20ma，rs485通訊的可增加接口020-31199948

二：產品基本配置：

雙排液晶顯示

累計顯示

瞬時顯示

高效鋰電池供電（電池使用一年半以上，更換方便，便宜。）

4~20ma輸出(價格比鋰電池供電便宜70元)

三：產品概述：
智能渦街流量計系列之蒸汽流量計采用卡門渦街原理制造，具有測量精度高、量程寬、功耗低、安裝方便、操作簡單、壓力損失小、免現場調試等優點，是目前比較理想的蒸汽計量儀表。

四：產品應用場合：
所有生產和使用蒸汽的現場，包括：發電及熱電聯產、供熱行業；航空、航天、造船、核能行業；機械、冶金、煤礦及汽車制造行業；石油、化工行業；、食品及煙灑制造行業；輕工等。

五：產品主要配置：

法蘭標準：gb/t9119-2000和gb/t9113.2-2000,法蘭標準和材質也可以根據客戶的具體要求來定。

本體材質：304不銹鋼。

檢測傳感器材料：316l

液晶顯示：流量計配備高精度液晶顯示屏，雙排液晶、8位數字顯示，能顯示累積流量、瞬時流量、流速、通訊地址和輸出20ma對應的最大流量(可以任意設定)及流向指示。

量程比：20：1

六：產品主要特點和主要技術參數
儀表整體結構設計合理，動態測量范圍寬，壓力損失��；
儀表主體可采用不銹鋼材質制造，適用于腐蝕性介質的測量；
儀表無可動部件，安裝維護簡單；
現場液晶顯示，脈沖、4～20ma 輸出或485 串行通訊接口，可與工業自動化系統連接；
電氣接口：內螺紋 m20×1.5；
防爆等級標志：iaiict2～t6；
防護等級：ip65；
供電電源：內置電源（3.6v電池），外供電源12vdc、24vdc；
測量介質最高溫度：350℃；
工作環境溫度：-30℃～+55℃；（壓力補償時為0℃～+55℃）
工作壓力：1.6mpa、2.5mpa、4mpa、6 mpa、10mpa、16mpa、20mpa、25mpa、30mpa、40mpa；
準確度：0.5 級、1.0 級、1.5 級。
公稱通徑：
卡裝式：dn10、dn15、dn20、dn25、dn32、dn40、dn50、dn65、dn80、dn100、dn125、dn150、dn200、dn250、dn300；
插入式：dn350、dn400、dn450、dn500、dn550、dn600、dn700、dn800、dn900、dn1000 等；
法蘭式：dn15、dn20、dn25、dn32、dn40、dn50、dn65、dn80、dn100、dn125、dn150、dn200、dn250、dn300。

規格：
1、螺紋式、卡裝式、法蘭式：dn10～dn32。
2、卡裝式、法蘭式：dn40～dn300。
3、插入式：dn350～dn1000。

七：分體蒸汽流量計產品選型指南：
根據智能渦街流量計系列之蒸汽流量計的結構特點，分類為一體式和分體式兩種。
一體式測量飽和蒸汽時，集渦街流量傳感器、溫度傳感器（或壓力傳感器）和顯示儀于一體，具有智能溫度（或壓力）補償功能，自帶3.6v高能電池或24vdc（通常在需要脈沖信號輸出、二線制4～20madc輸出或rs485通訊時采用）供電，就地液晶顯示介質溫度（℃）【或工作壓力（mpa）】、瞬時質量流量（kg/h）和累計質量流量（kg）。
一體式測量過熱蒸汽時，集渦街流量傳感器、溫度傳感器、壓力傳感器和顯示儀于一體，具有智能溫度、壓力補償功能，自帶3.6v高能電池或24vdc（通常在需要脈沖信號輸出、二線制4～20madc輸出或rs485通訊時采用）供電，就地液晶顯示介質溫度（℃）、工作壓力（mpa）、瞬時質量流量（kg/h）和累計質量流量（kg）。
分體式測量飽和蒸汽時，由渦街流量傳感器、溫度傳感器（或壓力傳感器）和智能流量顯示積算儀三部分組成，具有智能溫度（或壓力）補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）【或工作壓力（mpa）】、瞬時質量流量（kg/h）和累計質量流量（kg）。
分體式測量過熱蒸汽時，由渦街流量傳感器、溫度傳感器、壓力傳感器和智能流量顯示積算儀四部分組成，具有智能溫度、壓力補償功能，由智能流量顯示積算儀遠程顯示介質溫度（℃）、工作壓力（mpa）、瞬時質量流量（kg/h）和累計質量流量（kg）。

需要特別指出的是，當只要求測量工況體積流量時（我們將其定義為簡配型，通常適用于介質溫度和工作壓力基本恒定的場合），無論是一體式還是分體式，均不具有智能溫度、壓力補償功能，也無溫度傳感器和壓力傳感器的配置，此時只顯示瞬時工況體積流量（m3/h）和累計工況體積流量（m3）。

   溫壓補償一體化智能型渦街流量傳感器是以全新的設計理念，將溫度、壓力、流量信號集于一體，通過智能數字處理器將三種信號混合處理后輸出一個補償后的標準流量，從而實現了對氣體、蒸汽的溫壓補償功能。由于采用了智能一體化的設計理念，因此，溫壓補償智能型渦街具有結構緊湊、安裝使用維護方便的特點。溫壓補償一體化流量計的功能特點

●   表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。
●   全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。
●   全新的數字濾波和修正功能使流量測量更加精準可靠。
●   電池供電型無需外接電源既可連續工作兩年以上。
●   全新點陣漢字液晶顯示，使用操作更方便。

測量范圍：
為了方便選型，我們將蒸汽的工況體積流量簡單的定義為工作狀況（實際介質溫度和工作壓力）下的體積流量，而將標況體積流量簡單的定義為標準狀況（介質溫度為20℃、工作壓力為1個大氣壓）下的體積流量。
工況體積流量測量范圍
規格工作原理與結構

   在流體管道中，垂直插入—個柱形阻擋物，在其后部（相對于流體流向）兩側就會交替地產生旋渦。隨著流體向下游流動形成旋渦列，我們稱之為卡門渦街。我們把產生旋渦的柱形阻擋物定義為旋渦發生體實驗證明，在一定條件下旋渦的分離頻率與流體的流速成線性關系。因而，只要檢測出旋渦分離的頻率，即可計算出管道內流體的流速或流量。渦街流量計即是根據這一原來制造。

八：分體蒸汽流量計安裝要求：

 ①   渦街流量計上流向箭頭的方向與流體的流向一致，其安裝角度不受限制。

②  上游直管段長度15－40dn，下游直管段長度5dn

③  當需要進行壓力和溫度補償時，應配備壓力變送器和溫度變送器，去壓孔的位置在傳感器下游3－5dn處，取壓孔通徑為6－12mm，測溫點設置在下游6－8dn處。

④  現場安裝在符合以上安裝要求的情況下一定要遠離震動源。

渦街流量計的優點:
    渦街流量計優點：渦街流量計結構簡單牢固，安裝維護方便與節流式差壓流量計相比較，無需導壓管和三閥組等，減少泄漏、堵塞和凍結等。適用流體種類多，如液體、氣體、蒸氣和部分混相流體。精確度教高、一般為測量值的r、范圍寬度可達10：1或20：1、壓損小。輸出與流量成正比的脈沖信號，適用于總量計量，無零點漂移；在一定雷諾數范圍內，輸出頻率信號不受流體物性和組分的影響，即儀表系數僅與旋渦發生體及管道的形狀尺寸有關，只需在一種典型介質中校驗而適用于各種介質�？筛鶕�測量對象選擇相應的檢測方式，儀表的適應性強。

 九：購買、選擇分體蒸汽流量計的注意事項：
　流量儀表的選型對儀表能否成功使用往往起著很重要的作用，由于被測對象的復雜狀況以及儀表品種繁多、性能指標各使得儀表的選型感到困難。沒有一種十全十美的流量計，各類儀表都有各自的特點，選型的目的就是在眾多的品種中揚長避短選擇自己最合適的儀表。
　　一般選型可以從五個方面進行考慮，這五個方面為儀表性能方面、流體特性方面、安裝條件方面、環境條件方面和經濟因素方面。五個方面的詳細因素如下：　
1儀表性能方面
　　準確度、重復性、線性度、范圍度、流量范圍、信號輸出特性、響應時間、壓力損失等；
2流體特性方面
　　溫度、壓力、密度、粘度、化學腐蝕、磨蝕性、結垢、混相、相變、電導率、聲速、導熱系數、比熱容，等熵指數；
3安裝條件方面
　　管道布置方向，流動方向，檢測件上下游側直管段長度、管道口徑，維修空間、電源、接地、輔助設備(過濾器、消氣器)、安裝、等；
4環境條件方面
　　環境溫度、濕度、電磁干擾、安全性、防爆、管道振動等；
5經濟因素方面
　　儀表購置費、安裝費、運行費、校驗費、維修費、儀表使用壽命、備品備件等。

選型的步驟如下：
　　1. 依據流體種類及五個方面考慮因素初選可用儀表類型(要有幾種類型以便進行選擇)；
　　2. 對初選類型進行資料及價格信息的收集，為深入的分析比較準備條件；
　　3. 采用淘汰法逐步集中到1～2種類型，對五個方面因素要反復比較分析最終確定預選十：目標.

服務承諾：我們本著“一切追求高質量，以用戶滿意為宗旨”的精神，嚴格按合同要求及產品技術規范為用戶提供相關服務，最大限度地滿足用戶需求。以“熱情做好售前、售中、售后服務”的原則向您鄭重承諾。

 一、產品質量承諾1、產品的制造和檢測均有質量記錄和檢測資料。2、對產品性能的檢測，我們對產品進行全過程、全性能檢查，待產品被確認合格后再裝箱或打包裝。 二、產品價格承諾1、為了保證產品的高可靠性和先進性，傳動系統的選材均選用國際優質名牌產品。2、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以最優最低的價格提供給客戶。 三、交貨期承諾1、產品交貨期按客戶要求執行，若有特殊要求，需提前完工的，我公司可根據生產情況特別組織生產、安裝，力爭滿足客戶需求。2、產品交貨時，我公司向用戶提供下列文件：①    產品使用說明書②    外購件材質說明書③    產品合格證

質量保證
1. 本廠對所銷售儀器儀表實行質保，保修期12個月至36個月因儀器不同而異。
2. 技術服務
產品質量保證期自貨物驗收合格之日起計算，質保期為壹年。自買方驗收合格后，在壹年之內，除人為因素損壞及不可抗力因素外，儀器自身出現質量問題，我公司承諾在中國境內維修服務及材料費用全免。
我公司提供長期的技術支持，質保期外若需要賣方現場服務，則只收取成本費用（中國境內）。
在貨物壽命期內，我公司備有足夠的易損件供應，買方如果要求訂購備件，我公司能夠保證及時提供。

優質服務體現的三個方面:

1.為用戶購置計劃提供相關儀器儀表的技術性能資料參考,選型技術咨詢等服務.
2.公司庫存常配有所銷售儀表的備品,備件及消耗品,易損品,以便及時提供給用戶更換.
3.我公司所銷售的產品均提供一年內的免費維修保養技術支持服務和終身的售后維修服務。
