聚丙烯鋁安全膜（MPPAF）

￥ 65 元

聚丙烯鋁安全膜（mppaf）

產品描述

在薄膜表面上蒸鍍一層很薄的鋁金屬層，可以得到自愈性優異的鋁金屬化電容器用薄膜。

金屬化薄膜的最大特點是具有自愈性，即當某處擊穿時，短路電流使擊穿部位周圍的金屬膜熔化并蒸發而又恢復絕緣性能，因此顯著減少紙或薄膜中貫穿性導電疵點和弱點對擊穿強度的影響，從而提高工作場強。

金屬層的厚度一般為5nm～50nm。國際上金屬層的厚度可達到1nm～500nm，但從耐熱性方面來看，優先1nm～100nm，從電特性方面來看，更優先5nm～50nm。

在相同蒸鍍金屬的條件下，鍍層厚度δ越大，方阻值（ω/□）越小，電阻r也就越小，承載的電流就越大，但自愈性能變差。

■ 特點

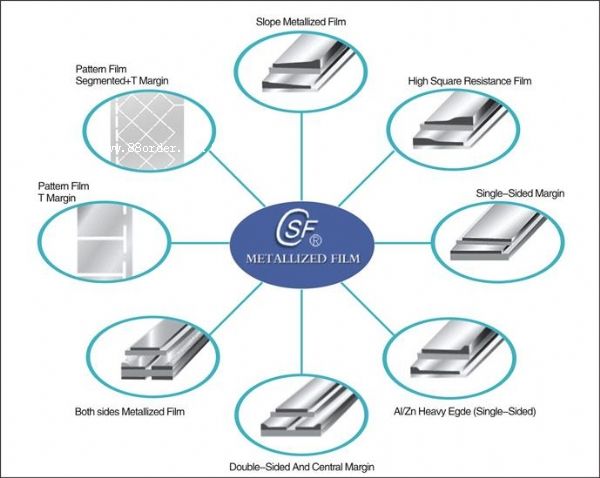

安全防爆金屬化膜其金屬極板被分割成若干個小單元，這些單元之間由熔絲連接。當非自愈性擊穿發生時，熔絲熔斷，擊穿區域被切斷并隔離。由于電容器單元由非常多的小單元組成，因而被隔離的小單元對電容器的容量影響是微乎其微的。

鋁膜（al）的過電流性能較好

鋁膜（al）的耐濕性比較好

■ 卷芯

1. 材質：塑料

2. 寬度：膜寬度偏差±0.3mm

3. 內直徑：75mm +1.0mm/-0.5mm

■ 膜卷的外直徑

分切寬度w slit widths	推薦外直徑d recommend outer diameter
4.5mm≤w＜10mm	140mm≤d≤185mm
10mm≤w＜25mm	150mm≤d≤185mm
25mm≤w＜50mm	150mm≤d≤240mm
50mm≤w	150mm≤d≤350mm

n 金屬化膜技術參數specifications of metallized film：

金屬化聚丙烯薄膜(mpp film)：

性能 properties	單位 unit	要求 requirements
密度density	g/cm3	0.905±0.005
厚度 thickness	μm	3.8 ~ 15
抗拉強度 tensile strength	縱向md (mpa)	≥100
斷裂伸長率 elongation at break	縱向md (％)	40 ~ 200
熱收縮率 heat shrinkage	縱向md (％)	≤5 ( 120°c, 10min) ( 120°c , 10 min )
介電強度 break-dowm voltage	v/μm	≥350 ( 23°c, dc )
鍍層方塊電阻 coating square resistance	ω/□	鋁膜al	1.5±0.5	2.0±0.5	2.5±0.5	3±1
		鋅鋁膜 zn/al	加厚區方阻(heavy-edge area)：3±1 非加厚區方阻(non heavy-edge area)：（6～7.5）±30％
		漸變方阻 with gradient square	加厚區方阻(heavy-edge area)：3±1 非加厚區方阻(non heavy-edge area)：（2～20）漸變
介電損耗因數 dissipation factor	-	≤4×10-4 (20℃，1khz )
rc值	ωf	≥5×104

金屬化聚酯薄膜(mpet film)：

性能 properties	單位 unit	要求 requirements
密度density	g/cm3	1.34
厚度 thickness	μm	＜5		5～12			＞12
抗拉強度 tensile strength	縱向md (mpa)	≥84		≥108			≥120
斷裂伸長率 elongation at break	縱向md (％)	≥22		≥33			≥44
介電強度 break-dowm voltage	v/μm	≥200 ( 23°c, dc )		≥250 ( 23°c, dc )
熱收縮率 heat shrinkage	縱向md (％)	≤3 ( 120°c, 10min)
鍍層方塊電阻 coating square resistance	ω/□	鋁膜al	1.5±0.5		2.0±0.5	2.5±0.5		3±1
		鋅鋁膜 zn/al	加厚區方阻(heavy-edge area)：3±1 非加厚區方阻(non heavy-edge area)：（6～7.5）±30％
介電損耗因數 dissipation factor	-	≤60×10-4 (20℃，1khz )
rc值	ωf	≥1×104

包裝

1. 膜卷用塑料袋包裝

2. 塑料包裝袋外貼標簽標明型號

3. 塑料袋外面用紙箱包裝

4. 紙箱外面用木箱包裝或者加固紙箱

無

采購商	商品規格	成交單價（元）	數量	成交時間

產品推廣

起訂量	標準價	采購量
	元	- +

亚洲午夜视频在线_自拍视频亚洲_中文xxx视频_国产精品高清一区二区三区
