產品規格壁掛式/抱桿式/嵌入式/掛桿式/墻壁式/墻掛式/室外防水/室內/直熔式/

12芯16芯/24芯/36芯/48芯/60芯/72芯96芯/108芯/144芯/

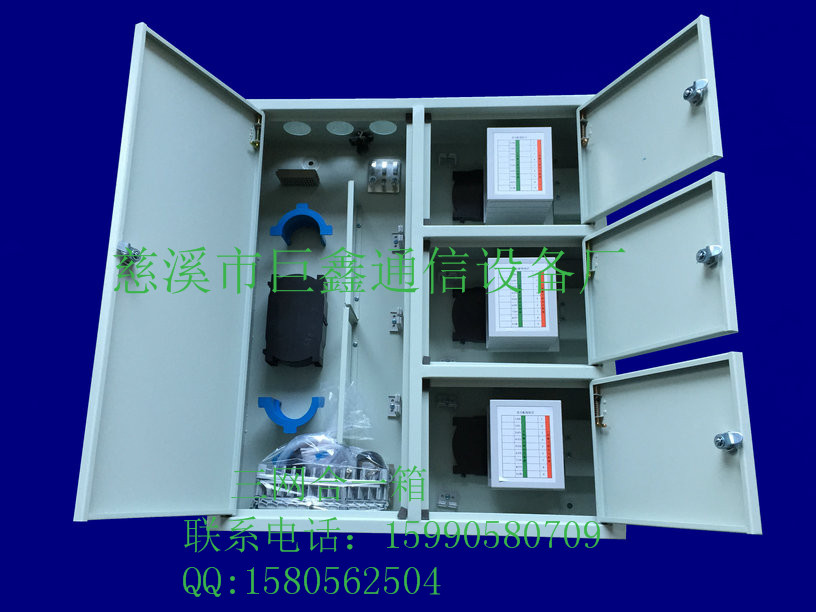

產品簡介： ftth室外壁掛式入墻式三網合一配線箱用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光纖跳線引出光信號，實現光配線功能。適用于ftth工程光纜到樓后使用，安裝于樓道、地下室、機房和大樓外墻。光纜也可以經分光配線箱開撥盤繞后與入戶光纜熔接引出，實現光纜的直通功能，滿足傳統傳輸網絡工程的需求1.有效做到移動、聯通、電信三網合一。大大節省了施工空間和施工強度。
2.箱體采用冷軋板制成，防腐防水性能好，使用壽命長.
3.光分路器模塊采用抽屜式模塊化設計，具有很強的互換性和通用性。
4.采取左右結構和上下結構組合結構的設計，左右兩邊都有光纖熔接層,而右邊上層為光分路器配線層，下層為光纖熔接層。5.在機箱形式及厚度保持一致的情況下，光纖熔接盤最大支持6片，滿足施工過程中任意形式的接續6.各種接頭端接方便，安裝靈活。用于配線間和設備間光纜的端接、使用和管理。
7.門鎖采用優質戶外防水鎖，箱體掛墻安裝
8.具有臨時尾纖存儲區域9.支持各種光纖連接頭的管理，如sc、lc、st、mt-rj等
三、技術參數：1.工作溫度：-30~+60度，儲存溫度-40~+60度2.箱門開啟角度：180°
3.大氣壓力:70kpa-106kpa 4.光電性能:插入損耗≤0.2db;附加損耗≤0.2b
5.回波損耗≥45db;附加損耗≤5db6.插拔耐久性壽命>1000次
7.電氣性能:絕緣電阻≥1000mω500v(直流電)8.抗電強度:能承受3000v(直流電)/1min無擊穿/無飛弧現象
四、適用性指標:1.標稱工作波長850nm\1310nm\1550nm;2.光纖光纜符合gb/t11819和gb/t7424規范;
3.光纖活動連接器符合gb12507以及相關標準規范.4.前面操作、安裝都相當迅速方便
5.分路器插座板可翻轉，蝶形光纜可以實現存儲，方便維護及光纜多次維護
6.配置2個標準插片式分光器安裝槽位，可安裝2臺1：4/1：8插片式分光器，
7.外型尺寸：壁掛式：150*630*800mm
鑲嵌式：入墻尺寸145*580*750mm外墻尺寸145*630*800mm
8.產品重量：壁掛式：22kg鑲嵌式：21kg
