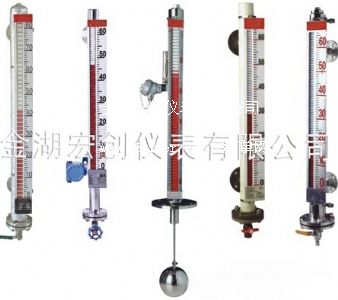

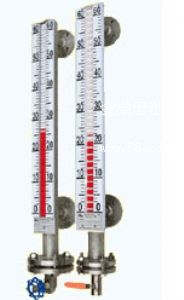

hc-uz型磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器 中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子 內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱 翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時 翻柱由紅色轉變?yōu)榘咨�，指示器的紅白交界處為容器內部液位的實 際高度，從而實現液位清晰的指示。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。

        hc-uz系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上液位變送器可將液位。界位信號轉換成二線制4~20madc的標準信號，實現遠距離檢測、指示、記錄與控制。hc-uz系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。

技術參數

● 正常工作條件
   環境溫度                  －25℃～70℃
   相對濕度                  5％～100％ （包括凝露和直接濕）
   大氣壓力                  86mpa～108mpa
● 測量范圍                  500mm～3000mm分檔
● 測量精度                  浮子式指示器±20mm
                          　       翻柱式指示器±20mm
● 工作壓力                 1mpa、1.6mpa、2.5mpa、4mpa、6.3mpa
● 介質密度                 0.5g/cm3～1.8g/cm3分檔
● 介質粘度                 ≤0.05pa·s
● 介質溫度                 -25～80℃ 、（高溫型0～200℃）、（專利高溫型0～450℃）
● 跟蹤速度                 ≤0.8m/s
● 接觸介質材料            1cr18ni9ti 聚四氟乙烯
● 控制點誤差               ±10mm
● 回      差               不超過基本誤差
● 重復性誤差               不超過基本誤差
● 開關控制點的接點容量     ac或dc220v;1a（純阻性負載）
● 控制點間最小間距  60
● 外殼防護等級             ip54
● 顯示儀表                 xmt-124d數字顯示表（可設定上下限報警及輸出
                                4～20ma信號）外形尺寸160×80×180
● 防爆等級                 dⅱbt4

主要技術指標
1、量程范圍：299～80999
2、介質密度（g/cm3）：0.49～1.99
3、介質粘度： ≤0.019pa.s
4、工作溫度℃：-39.9～349.99
5、壓力等級：≤31.99
6、測量精度：≤±9.99
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：ip64.99
9、防爆等級：ibⅱct4（本安型）、dⅱbt4（隔爆型）
10、傳輸方式：4～20ma 或 開關量
11、接口法蘭：pn4.0　dn25　hg20593（側裝式）

結構及工作原理

    1、基本型
    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
    2、電遠傳
    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10ma或4～20ma的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
    3、上下限開關輸出
    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

系統構成及接線
    1、上下限開關輸出
    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
    2、電遠傳
    由測量單元和變送單元兩部分組成。
    3、本安防爆
    a 帶本安防爆，上、下限開關輸出型
    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)
    b 帶本安防爆遠傳型
    適合使用于∏類電氣設備(工廠用)、c級氣體，最高表面溫度組別t4(135℃)。(圖四)
    c 使用注意事項
    ①變送器外殼設有外接地，用戶使用時必須可靠接地。
    ②安全柵的使用應遵守有關使用說明內容。
    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μf
用戶自備法蘭

主要技術指標

安裝形式內容		側裝式	頂裝式
安裝間距 (測量范圍)	不銹鋼	500～5000(mm)	500-2500(mm)
	abs、pp-r	500～4000(mm)
工作壓力		0.6,1.6,2.5,4.0mpa	0.6,1.6,2.5mpa
介質密度		＞0。6g/c	＞0.76g/c
法蘭連接	不銹鋼	法蘭20-40(dn20 pn1.0-4.0) (gb9119-88)	法蘭200-25(dn200 pn1.6) (gb9119-88)
	abs	法蘭20-10(dn20 pn1.0) (gb9119-88)	法蘭200-6(dn200 pn0.6) (gb9119-88)
主體材料		icr18ni9ti、abs、pp-r(工作壓力0.6mpa)
介質溫度		-40～100℃(abs、pp-r：-40～80℃)
環境溫度		-40～+70℃
示值誤差		±100mm
介質粘度		≤1st(10-4/s)
上、下限 開關輸出		1、控制靈敏度：10mm      2、輸出接點容量：ac220v 2a      3、接點壽命：5×104次      4、防爆特征：iaiict4本質安全型
電遠傳、 連續顯示		1、精度：±1.5％      2、輸出負載：750ω      3、輸出信號：0～10ma輸出，220v ac電源                  4～20ma輸出，24v dc二線制      4、防爆特征：iaiict4本質安全型
