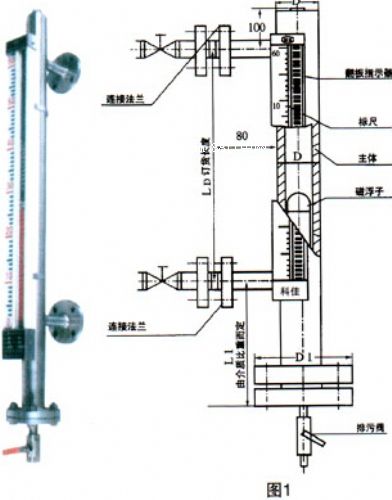

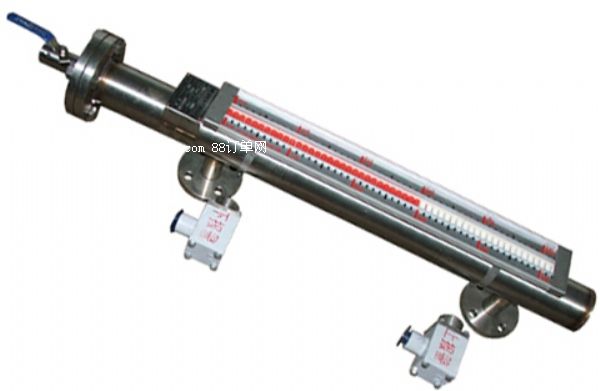

一、hc-uhz-52z夾套型磁翻板液位計基本結構
在磁翻板液位計測量管（主體管）之外加裝套管，套管上、下兩端各有一個進出汽（液）接口，進而構成夾套式磁翻板液位計。
二、hc-uhz-52z夾套型磁翻板液位計用途
夾套式主要用于高粘度和低沸點介質液位的測量。
當測量粘度大易凝固的液體介質時，可在夾套腔內連續通入蒸汽或高溫水，便可有效的防止被測介質在測量管內凝固，因而可連續地進行液位測量。
當測量低沸點易沸騰的液體介質時，可在夾套腔內連續通入冷卻水來穩定液面，從而可準確的觀察液面的高度。
三、主要技術參數
1、測量范圍：l=500～6000mm；
2、指示誤差：±10mm；
3、工作壓力：≤6.3mpa；
4、介質溫度：350℃；
5、介質密度：≥0.4g/ cm3；
6、夾套腔內保溫或者保冷介質壓力：≤0.6mpa；
7、夾套腔接管尺寸：g1/2"（外螺紋）；
8、 連接法蘭：□規格：dn20、dn25（任選）；□標準：pn1.0～pn2.5，jb/t83-94（平焊） pn4.0～pn0，jb/t84-94（凹凸），儀表凸面。或選用其它法蘭標準，訂貨時請注明。
9、安裝方式：側裝。
10、夾套腔接管入口（下端），應加裝一個針型閥，以便于夾套腔內介質的通斷；
四、產品型譜
基本型號
工作
壓力
報警器
配 置
變送器
配 置
防爆
要求
法蘭
通徑
測量
范圍
特殊
型式
表示意義
hc-uhz-52
—□
—□
□
□
—□
—□
/□
型譜
p
最高工作壓力（mpa）
o
無報警器
b
配報警器
o
無變送器
m
配my型變送器
j
配jy型變送器
o
無防爆要求
d
隔爆型
d1
dn20
d2
dn25
l
法蘭中心距（mm）
z
夾套型

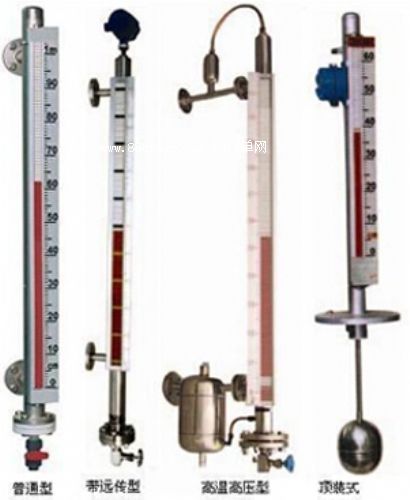

w
高溫型
f
防腐型
y
高壓型
r
電熱帶式
h
防火花式
s
防霜型
x
指示器下置式
d
指示器上置式
無
