遇水膨脹止水膠又名單組份聚氨酯遇水膨脹止水膠、遇水膨脹密封膠等。

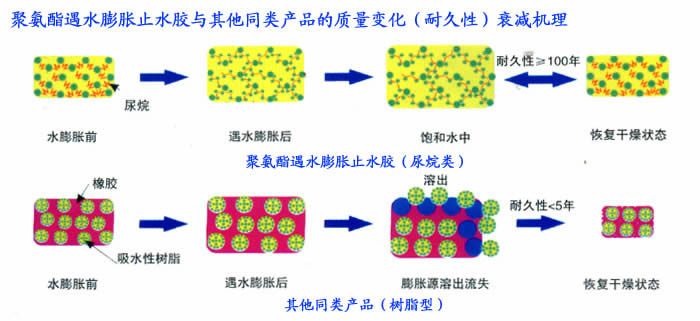

遇水膨脹止水膠是一種遇水膨脹的無溶劑單組份彈性止水密封膠。它是以聚氨酯的預體為基礎、含有特殊接枝技術的尿烷膏狀體。具有橡膠的彈性止水和遇水后自身體積膨脹止水的雙重密封止水機理，適用于混凝土施工縫防水和各類預埋構件的防滲漏。遇水膨脹止水膠可以在潮濕環境中固化。固化時間取決于環境溫度和濕度。溫度越高或濕度越大，固化時間越短。表面硬化（止水膠固化）后即可進行下一次混凝土澆筑。 遇水膨脹止水膠主要特點： 凈含量：600ml； 止水效果好：具有橡膠的彈性止水和遇水后自身體積膨脹止水的雙重密封止水機理，最大能抗1.2mpa的水壓； 耐久性強：質量變化率低，止水膠結構中含尿烷聯結鏈，在使用期間不會造成膨脹元流失，在常溫下，使用壽命超過100年； 施工便捷：單組份膠狀物，可使用標準嵌縫膠施工槍； 密貼性好：不論基面是否潮濕、光滑或粗糙，都能牢固地粘貼在混凝土表面，而且對金屬、橡膠、木材、水泥構件、陶瓷、玻璃等都有很強的粘附性； 有抗下垂性，嵌填垂直接縫和頂縫不流淌； 環保：具有良好的耐化學品性能，可以耐鹽酸、鹽水、碳酸鈉、氫氧化鉀等化學物品；可與飲水接觸、安全、無毒，屬環保型產品。 其它性能：耐磨性能好、耐油性好、機械強度大。

遇水膨脹止水膠的施工步驟： 首先將施工表面的灰塵進行清理，對是否平整、干濕無特殊要求。 將密封膠放入擠膠槍中，前端開口，旋上膠嘴，根據接縫要求切割膠嘴的大小和寬度。 用擠膠槍將密封膠擠到施工縫中。 涂敷的密封膠固化前，避免與水接觸。 遇水膨脹密封膠的應用范圍：

主要適用于工業與民用建筑地下工程、市政隧道、防護工程、山嶺及水底隧道、地下鐵道、污水處理池等工程的施工縫（含后澆帶）、變形縫和預埋構件的防水，以及已有工程的滲漏水治理。 遇水膨脹止水膠的物理性能指標：

序號 項目 指標

pj-220	pj-400
1	固含量		≥85％
2	密度		1.3±0.1g/cm3
3	下垂度（50±2）℃		≤2mm
4	表干時間		24h
5	7d拉伸粘結強度		≥0.4mpa	≥0.2mpa
6	低溫柔性（-20±2）℃，2h		無裂紋
7	拉伸強度		≥0.5mpa
8	斷裂伸長率		≥400％
9	體積膨脹倍率		≥220％	≥400％
10	長期浸水體積膨脹倍率保持率，（28d）		≥90％
11	抗水壓		1.5mpa不滲水	2.5mpa不滲水
12	48h實干厚度		≥2mm
13	voc		≤200g/l
	苯		≤0.1g/kg
	甲苯，二甲苯		≤50g/kg
	游離甲苯二異氰酸酯（tdi）		≤5g/kg
14	溶劑浸泡后體積膨脹倍率保持率a，（3d）	5％ca(oh)2	≥90％
		5％nacl	≥90％
a 此項根據地下水性質由供需雙方商定執行
