一、 概 述：

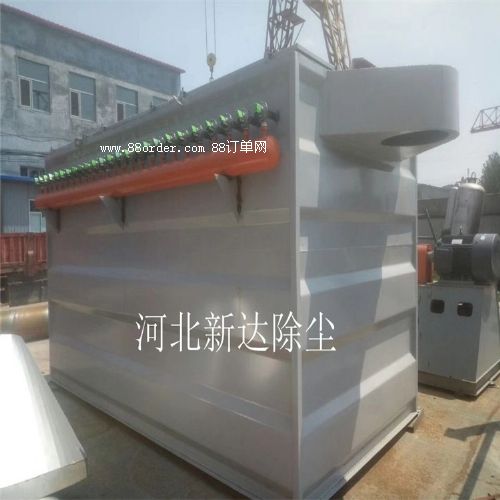

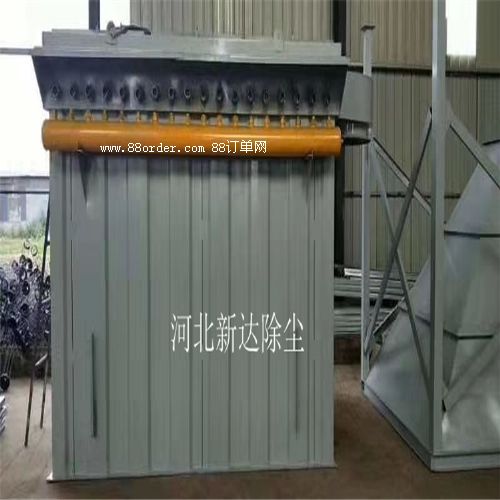

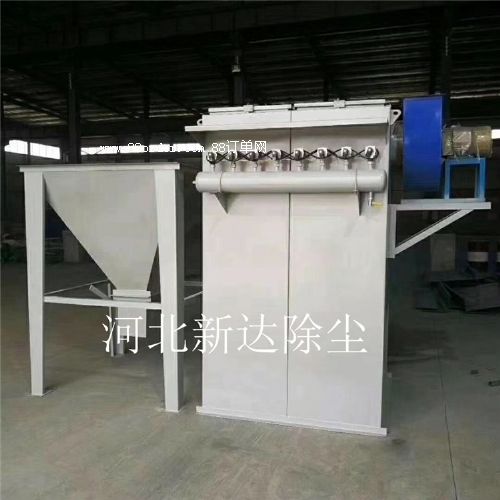

    mc—ⅱ型脈沖袋式除塵器是在mc—ⅰ型脈沖袋式除塵器的基礎上，改進的新型脈沖袋式除塵器。為了進一步完善mc—ⅰ型脈沖袋式除塵器，將原圖進行了修改，改后的mc—ⅱ型脈沖袋式除塵器保留了mc—ⅰ型脈沖袋式除塵器的凈化效率高、處理氣體能力大、性能穩定、操作方便、濾袋壽命長、維修工作量小等優點。而且從結構上和脈沖閥上進行優化，解決了露天安放和壓縮空氣源壓力低的問題。

    mc—ⅱ型脈沖袋式除塵器，在原ⅰ型脈沖袋式除塵器的基礎上有了很大改進，在結構上比較先進合理，噴吹壓力較低，清灰效果好，維修工作量小，是目前較理想的mc脈沖袋式除塵器。

二、mc—ⅱ型脈沖袋式除塵器的特點和結構原理：

(一)特　點：

1.mc—ⅱ型脈沖袋式除塵器在保留了原mc—ⅰ型除塵器優點的基礎上，采用了低阻力的qmf—20p型脈沖閥，使除塵器的控制系統和過濾袋等的壽命比mc—ⅰ型延長一倍以上，減少了維修工作量。

2.清灰用壓縮空氣從原來的5—7公斤/厘米2壓力，降到現在的3公斤/厘米2壓力，但清灰效果仍可達到5—7公斤/厘米2壓力的效果，從而擴大了使用范圍。

3.由于結構上的改進，增強了設備的嚴密性，漏風量能夠低于百分之十，進一步提高了產品質量。

4.改變了揭蓋裝置，濾袋固定方法，為設備檢修和維護改變了勞動條件。

5.噴吹裝置增加了防護罩，蓋板結構采用了防雨措施，使除塵器在露天放置不需另設防雨棚，減少了建設投資。

6.清灰部分原來攪龍去掉，裝置了yjd系列型自動回轉排灰閥組合關風器。擴大了清灰使用效果，減少了維修，封密嚴排灰快。

(二)　結構原理：

mc—ⅱ型脈沖袋式除塵器的基本結構主要由五部分組成:

1.上箱體：由可掀起的蓋板和出風口組成；

2.中箱體：由多孔板、濾袋裝置和文氏管組成；

3.下箱體：由進風口、灰斗和檢查門組成；

4.排灰系統：由減速裝置和輸灰、排灰裝置組成；

5.噴吹系統：由控制儀、控制閥、脈沖閥、噴吹管、氣包和防護裝制組成；

6.控制儀表采用jmk—2型脈沖控制儀，wmk脈沖無觸點控制儀。

除塵器工作原理：

含塵氣體由除塵器進風口進入中，下箱體，通過濾袋進入上箱體的過程中由于濾袋的各種效應作用。將粉塵氣體分離開，粉塵被吸咐在濾袋上，而氣體穿過濾袋由文氏管進入上箱體，從出風口排出。含塵氣體通過濾袋凈化的過程中，隨著時間增加，而積在濾袋上的粉塵越來越多，因而使濾袋的阻力逐漸增加，通過濾袋子的氣體量逐漸減少，為了使除塵器能正常工作所以要把阻力控制在限定范圍內（一般為120-150毫米水柱）。這樣當阻力升到限定范圍的時候，由控制儀就要發出指令按順序觸發各控制閥，開啟脈沖閥。氣包內的壓縮空氣由噴吹管各孔經文氏管噴射到各對應的濾袋內，濾袋在氣流瞬間反向作用下急劇膨脹，使積在濾袋表面的粉塵脫落，濾袋得再生。被清掉的粉塵落入灰斗經排灰系統排出機體，由于積在濾袋上的粉塵定期清除，被凈化的氣體正常通過，保證除塵器正常工作。
