主營產品：高壓貼片電容，貼片安規電容，貼片壓敏電阻，貼片高容值電容

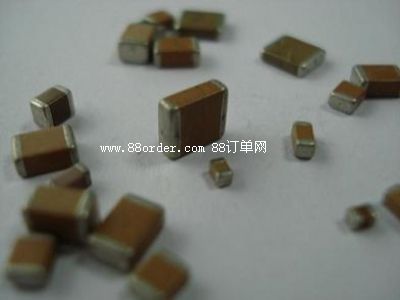

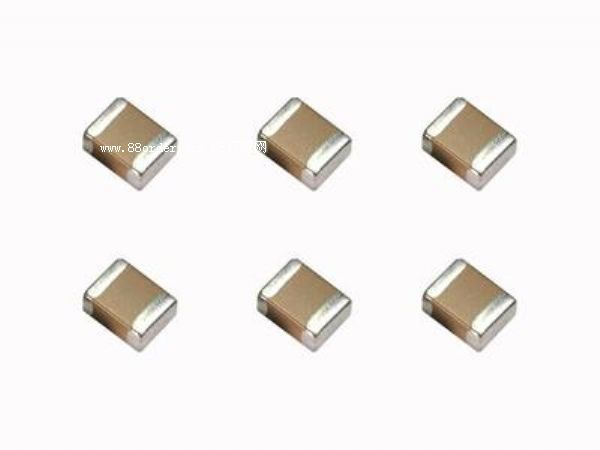

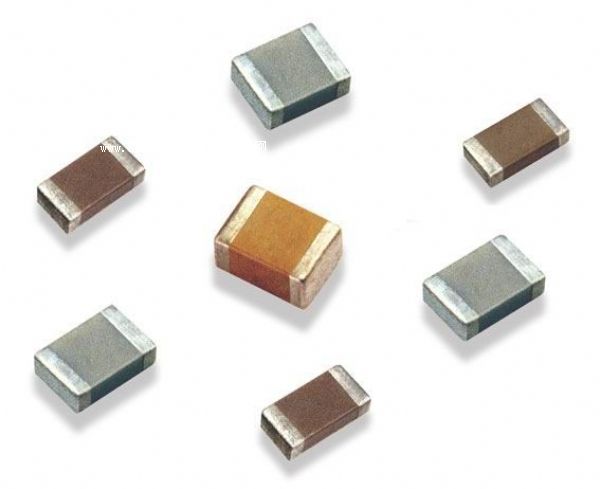

高壓貼片電容的特性：

1.利用貼片陶瓷電容器介質層的薄層化和多層疊層技術，使電容值大為擴大

2.單片結構保證有極佳的機械性強度及可靠性

3.極高的精確度，在進行自動裝配時有高度的準確性

4.因僅有陶瓷和金屬構成，故即便在高溫，低溫環境下亦無漸衰的現象出現，具有較強可靠性與穩定性

5.低集散電容的特性可完成接近理論值的電路設計

6.殘留誘導系數小，確保上佳的頻率特性

7.因電解電容器領域也獲得了電容，故使用壽命延長，更造于具有高可靠性的電源

8.由于esr低，頻率特性良好，故最適合于高頻，高密度類型的電源

murata貼片安規電容常見封裝規格參照：

murata村田安規貼片電容y3系列 250vac

ga342qr7gd471kw01l 1808 y3 ac250v dc3kv 470pf

ga342qr7gd681kw01l 1808 y3 ac250v dc3kv 680pf

ga342qr7gd102kw01l 1808 y3 ac250v dc3kv 1nf

ga342qr7gd152kw01l 1808 y3 ac250v dc3kv 1.5nf

ga343qr7gd222kw01l 1812 y3 ac250v dc3kv 2.2nf

ga343dr7gd472kw01l 1812 y3 ac250v dc3kv 4.7nf

murata村田安規貼片電容y2系列 250vac

ga342a1xgf330jw31l 1808 y2 ac250v dc5kv 33p j

ga342qr7gf471kw01l 1808 y2 ac250v dc5kv471k

ga352qr7gf471kw01l 2211 y2 ac250v dc5kv471k

ga342qr7gf681kw01l 1808 y2 ac250v dc5kv681k

ga342dr7gf102kw02l 1808 y2 ac250v dc5kv102k

ga352qr7gf102kw01l 2211 y2 ac250v dc5kv102k

ga352qr7gf152kw01l 2211 y2 ac250v dc5kv152k

ga355qr7gf222kw01l 2220 y2 ac250v dc5kv222k

ga355dr7gf472kw01l 2220 y2 ac250v dc5kv472k

murata村田安規貼片電容x2系列

ga355qr7gb103kw01l 2220 x2 ac250v dc2.5kv 10nf

ga355dr7gb223kw01l 2220 x2 ac250v dc2.5kv 103k

ga355er7gb473kw01l 2220 x2 ac250v dc2.5kv 473k

美國johanson安規貼片電容,可代替插件瓷片安規

1808 y2 102(1nf) ac250v

1808 y2 152(1.5nf) ac250v

1812 y2 152(1.5nf) ac250v

2220 y2 472(4.7nf) ac250v

2220 x2 103k(10nf) ac250v

2220 x2 473k(0.047uf) ac250v

2220 x2 104k(0.1uf) ac250v

工作溫度范圍: -55～125℃

額定電壓: 100vdc～3000vdc

溫度特性: npo:≤±30ppm/℃,-55～125℃（eia class i） x7r:≤±15％,-55～125℃（eia

class ii）

容量范圍: npo:2pf to

100nf;x7r:150pf to 2.2uf

損失角正切(tanδ): npo:q≥1000；x7r:d.f.≤2.5％

絕緣電阻: 10gω 或 500/c ω 取兩者最小值

老化速率: npo:1％;x7r:2.5％ 一個decade時間

介質電耐電壓： 100v ≤ v ＜500v :200％

額定電壓 500v ≤ v ＜1000v :150％額定電壓 1000v≤ v :120％額定電壓

介質耐電壓：100v-1000v范圍內，可承受1.5倍額定電壓。1000v以上：可承受1.2倍額定電壓。

電壓越高，所能做出的容量越低，生產周期4－6周

高壓貼片電容特性：

1.等效串聯電阻小，阻抗低，與同等鉭電容或者鋁電解電容相比，esr小幾十倍，能量利用率高，發熱小，價格低。

2.品種，規格齊全，體積小。容量從10pf到47uf，耐壓從10v-6000v，體積最小可以達到1x0.5mm.

3.無極性，可以使用在存在非常高的紋波電路或交流電路，而且裝配更為方便。

4.性能穩定，即使被擊穿也不會燃燒，安全性高。

應用于電子精密儀器。各種小型電子設備作諧振、耦合、濾波、旁路。

低容量電容np0材料（10-6800pf）：適用頻率1-100mhz

1.溫度系數：0±30ppm／℃，-55℃～125℃；

2.電容量漂移：不超過±0.3％或±0.05pf（取較大者）。

3.老化特性：無

高容量電容x7r材料（6800pf以上）：適用頻率不超過10khz

1.溫度特性：不超過±15％，-55℃～125℃。

2.老化特性：每10年變化1％δc，表現為10年變化約5％。

工作溫度為環境溫度與元件本體溫升之和。

降額設計

設計者在選用電容器工作電壓時，應考慮施加在電容器兩端的直流電壓與交流電壓峰值之和不能超過額定電壓。為保證產品及線路的可靠性，在實際設計時建議降額使用

使用注意事項

工作溫度

電容器設計類別溫度范圍有−55℃～125℃、−55℃～85℃兩種，設計者必須確保工作溫度符合此范圍。為延長電容器的使用壽命，推薦工作溫度限制在低于上限類別溫度10℃～15℃。設計者考慮電容器的

按摩器電源、足底按摩儀、足底按摩器、按摩椅驅動、按摩器驅動、多功能按摩器替代電解電容縮小產品體積專用貼片高容電容（貼片積層電容、陶瓷高容值電容）

2220 250v 475k x7r

2220 450v 225k x7r

2220 250v 685k x7r

以上為x7r/x5r材質，容量精度為10％,耐溫-55-+85度原廠直銷，品質保證。更多規格歡迎查詢和免費索樣~

萬能攝像頭、攝像頭驅動、攝像頭監控系統、攝像頭設備、優質攝像頭電源

監控?cái)z像頭、攝像頭監控器專用高壓貼片電容（高容值貼片電容）

1210 16v x5r m  100uf/107m

1206 25v 1.0uf x7r

以上為x7r/x5r材質，容量精度為10％,耐溫-55-+85度原廠直銷，品質保證。更多規格歡迎查詢和免費索樣~

按摩器電源、足底按摩儀、足底按摩器、按摩椅驅動、按摩器驅動、多功能按摩器替代電解電容縮小產品體積專用貼片高容電容（貼片積層電容、陶瓷高容值電容）

2220 250v 475k x7r

2220 450v 225k x7r

2220 250v 685k x7r

1812 100v 475k x7r

1210 100v 475k x7r

投光燈路燈免驅動模組專用貼片陶瓷電容

路燈免驅動模組專用貼片陶瓷電容

2220

25v x7r 10uf

2220

25v x7r 22uf

2220

25v x5r 47uf

2220

16v x5r 100uf

1812

25v x7r 10uf

1812

25v x7r 22uf

1812

25v x5r 47uf

1812

16v x5r 100uf

1210

25v x7r 10uf

1210

25v x7r 22uf

1210

25v x5r 47uf

1210

16v x5r 100uf

1812

1kv x7r 104k

2220

x7r 1kv 104k

1812 x7r

500v 105k

2220

400v 225k x7r

2220

250v 475k x7r

2220g471nxt-gc

貼片壓敏電阻

香薰機、usb香薰機、 香薰加濕器、美容噴霧器、美容噴霧器專用貼片陶瓷電容

0805 200v (821)820pf cog

0805 100v (153)15nf cog

0805 2.2uf/225k 50v x7r

0805 100pf/101k 200v x7r

0805 473k/47nf 50v x7r

0805 104k/100nf 50v x7r

led調光電源替cbb插件電容縮體積專用貼片陶瓷電容

1206 400v 10nf x7r

1206 400v 22nf x7r

1206 400v 33nf x7r

1206 400v 47nf x7r

1206 400v 100nf x7r

3216 400v 103k x7r

3216 400v 223k x7r

3216 400v 333k x7r

3216 400v 473k x7r

3216 400v 104k x7r

空氣凈化器替代電解電容專用貼片電容

常用規格如下：

1206 25v 476k x5r

1206 25v 226k x7r

3216 25v 476k x5r

3216 25v 226k x7r

1206 47uf 25v x5r

1206 22uf 25v x7r

家用臭氧消毒機替代插件cbb專用貼片陶瓷電容

常規格如下：

1808 250vac 102k

1812 250v 155 x7r

2220 400v 225 x7r

1812 400v 105k x7r

1812 400v 474k x7r

1206 25v 226k x7r

1206 250v 103k x7r

1206 250v 473k x7r

1206 250v 333k x7r

1210 35v 22uf x7r

1210 226k 35v x7r

1812 50v 47uf x7r

1812 476m 50v x7r

1812 400v 474k x7r

0805 10v 475k x7r

汽車點煙器|燒錄器、電子點煙器usb接口、車載點煙器，汽車車載點煙器專用貼片高容電容

1812 47uf 25v x5r m

1812 47uf 50v x5r m

1812 22uf 50v x7r k

以上為x7r/x5r材質，容量精度為10％,耐溫-55-+85度原廠直銷，品質保證。更多規格歡迎查詢和免費索樣~

t5/t8燈管、led燈管\t8led日光燈專用貼片陶瓷電容

2.2nf 2kv 1812 x7r

1812 400v 105k x7r

1812 50v 22uf x7r

1206 25v 4.7uf x7r

以上為x7r/x5r材質，容量精度為10％,耐溫-55-+85度原廠直銷，品質保證。更多規格歡迎查詢和免費索樣~

高壓永磁斷路器，變頻器、igbt模塊、igbt功率模塊專用高頻貼片電容1812/2kv/np0/222j

礦業產品專用貼片電容1812 100v

6.8uf/685k x7r以上為x7r材質，容量精度為10％,耐溫-55-+125度原廠直銷，品質保證。更多規格歡迎查詢和免費索樣~
