美國紹爾單人背包式（淺層取樣）巖芯鉆機

美國專利號為6,102,135

革命性的袖珍巖芯鉆機！！

最大鉆探深度可達23米！！

世界上最輕便的淺層取樣巖心鉆機！！

這套便攜式鉆機是專門為進行礦物考察、油田勘測，地質研究和勘探者而量身打造的，我們通過幾十年的經驗積累以及在全球幾十個國家和地區的實地使用驗證，不斷改進和提升產品質量，相信這套工具也會對您的工作大有裨益。

紹爾鉆機是一種主要適用于山嶺、交通和能源不便地區的小型輕便化取樣鉆孔設備。采用該鉆機取樣可代替?zhèn)鹘y(tǒng)的人工挖掘、槽探和井探等取樣。它不僅能加快取樣工作速度，而且能大量減少植被的破壞，保護環境。是區域地質填圖、物化探取樣、古地磁取樣、地質災害預防等淺層地質勘查工作中不可缺少的技術手段。

應用領域：物化探取樣;區域地質填圖;礦山礦脈探查;礦藏品位評估;巖土工程檢測;

        各種爆破鉆孔

攜帶簡便------------一套3米標配的紹爾鉆機全部重量僅僅18公斤！

操作靈活------------易拆易裝、快速取芯。

高效耐用------------美國專利產品，特殊配方的金剛石鉆頭，鉆進速度快，使用壽命長。

鉆取不同巖石層的工作效率對照表： （全速運轉，水平工作狀態）

硅巖             69 毫米/分鐘

板巖             119 毫米./分鐘

玄武巖               127

毫米/分鐘

砂巖

        130 毫米/分鐘

白云石               226

毫米./分鐘

石灰?guī)r               241

毫米/分鐘

其他重要技術參數

水耗 （各地材質不同，數據會有略微差異）        14.4 升/小時

油耗 （各地材質不同，數據會有略微差異）   0.39 升/小時

鉆取巖芯直徑                              20.5 毫米

鉆孔直徑                                   26.4

毫米

鉆機轉速                                  1920轉/每分鐘

鉆機動力                                  1.31 馬力 全速運轉

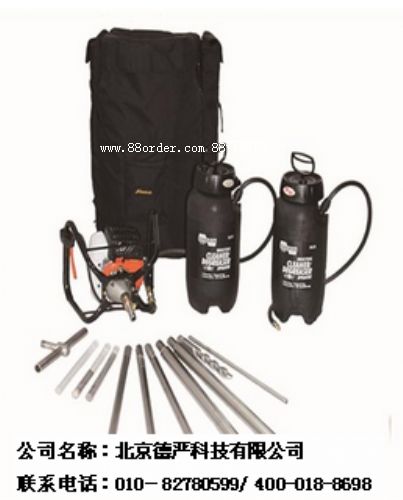

鉆機及主要配件

1、鉆機背包

我們特殊設計的背包，選用堅固的材料加工制成以便達到野外惡劣工作環境的要求，足夠的空間除了輕松地裝入紹爾便攜式鉆機整套工具外，還有剩余供其它需求。

76.20 cm×50.80 cm×30.48

cm

2、汽油發動機

我們選用性能可靠，質量穩定的日本tanaka 鉆機,并經過我們的改良，四周配有手柄便于雙手操控。鉆機由日本tanaka提供原廠保修。

尺寸：30.48 cm×28.02 cm×33.58 cm

重量：7.06 kg

3、供水系統

該系統主要有2個壓力瓶、動力與供水接口、1.5米水管組成，以保證水可以及時快捷的供應到鉆頭

供水裝置尺寸：67.31 cm×33.28 cm

重量：4.34 kg

4、鉆桿（不銹鋼管延長桿）

由堅硬的高品質特種不銹鋼制成，延伸部分有特殊設計的卡口連接, 無需任何工具即可連接和拆卸。

長：67.3 cm

重量：0.84 kg

外徑：2.54 cm 內徑：2.03 cm

5、鉆具

用來連接鉆桿和鉆頭。

長:：60.33 cm  外徑:：2.54 cm

重量：0.88 kg

6、轉接器

用來連接鉆桿和鉆具。

長：13.34 cm   外徑：2.54

cm  重量：0.23

kg

7、可更換用金剛石鉆頭

紹爾便攜式鉆機可提供4種不同規格的鉆頭：

（1）不帶水槽的金剛石鉆頭，用于鉆斷裂的硬石，比如石英；

（2）帶有兩個排水槽的金剛石鉆頭，用于鉆普通巖石；

（3）4個排水槽的金剛石鉆頭用于鉆質軟的石頭；

（4）另外一種很鋒利的加固不銹鋼鉆頭，用于穿透軟質覆蓋物，包括粘性土、泥煤等。

金剛石鉆頭可以用密度大材質軟的研磨材料打磨，使其鋒利。完全磨損后，可從螺紋接口處去除并更換新的鉆頭。

長：2.54 cm  內徑：2.08

cm  外徑：2.57

cm

8、松散質鉆頭（覆蓋層）

專門用于測量巖床的覆蓋層厚度或者是松軟表面層的快速取樣工作。

長度：30.50 cm 外徑：2.54 cm 重量：0.56

kg

9、取芯器

紹爾公司的巖取芯器設計簡單且高效，尖端旁邊極其堅硬的突出部分可以切斷巖芯,

然后再抓牢取出。對于抓取松軟的巖心碎片也很實用。

長度：53.98 cm   重量：0.45

kg

外徑：2.54 cm    內徑：2.11

cm

10、t型把手

紹爾公司的t型把手設計牢固，易于使用，便于清潔。

長：30.48 cm  寬：10.99

cm  高：3.86

cm

重量：0.86 kg

11、鋼釬

用來輔助取出鉆桿或取芯器中的巖芯。

長：50.80 cm  外徑：1.27

cm

重量：0.49 kg

12、松軟材質取樣器（取土器）

用來取土樣等松散質樣本。

長：37.00 cm  外徑：3.80

cm

重量：1.05 kg
