多參量差壓式流量計的組成及安裝

               更新時間：2016-9-6 15:41:18　瀏覽次數：22

               在出產進程中需求實時對工質流量要進行丈量，以操控出產進程中的工作狀況，衡量設備的功率和經

濟計算的首要方針。所以流量丈量是工業企業能源管理的首要方法。多參量差壓式流量計即是其間的一種方法。

多參量差壓式流量計是工業上運用最多的流量計之一，而孔板是多參量差壓式流量計選用最多的一種節省元件，它具有

構造簡略、設備便利、報價低一級特征。

一、多參量差壓式流量計的構成

   它是由節省元件、差壓計(通常用多參量變送器)、引壓導管

1、節省元件

   在管道中設備一個固定的阻擋體，它基地開一個小孔，當流體流過這個開孔橫截面時，就會發作流束

的縮短，這時流體的活動速度加快，壓力下降，在阻擋體前后發生一個較大的壓力差。這個壓力差隨流量

改動，流量越大，差壓越大，因而，經過丈量這個壓力差就可以推算出流量的巨細，這個進程叫節省進程

，其間構成流束縮短的元件叫節省元件。

   煤氣流量計運用的是多參量差壓式流量計，運用的節省元件為規范孔板，引壓管為φ18×2無縫鋼管，差壓

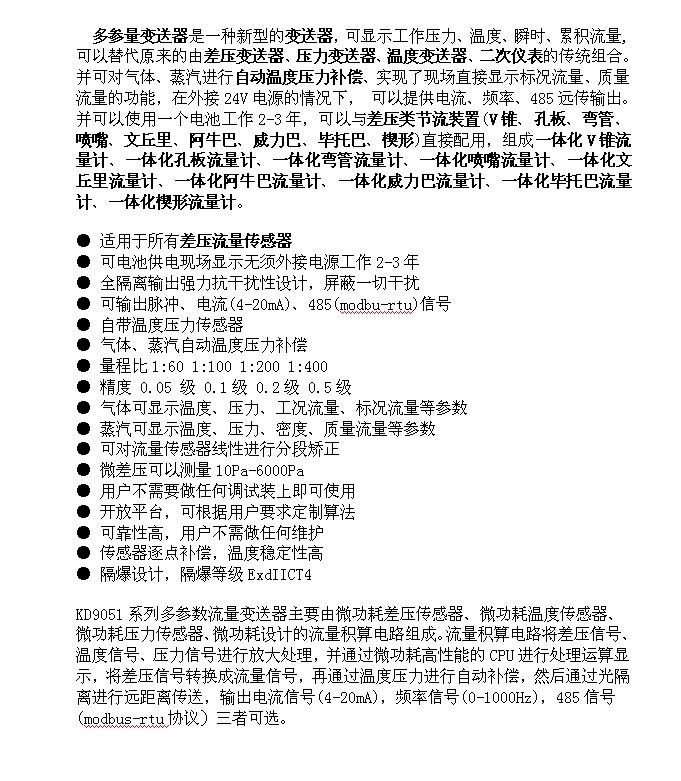

變送器是kd9051多參量變送器。為溫度壓力補償。

2、節省元件(規范孔板)的取壓方法

   節省元件的取壓方法有多種，如角接取壓和法蘭取壓等，規范孔板取壓方法選用的是環室取壓，即在

孔板兩端設備前后環室，并由法蘭將環室、孔板、墊片緊固在一起。

二、多參量差壓式流量計的設備

包含四有些：

1、節省元件(規范孔板)的設備

2、差壓信號管路(引壓管)的設備

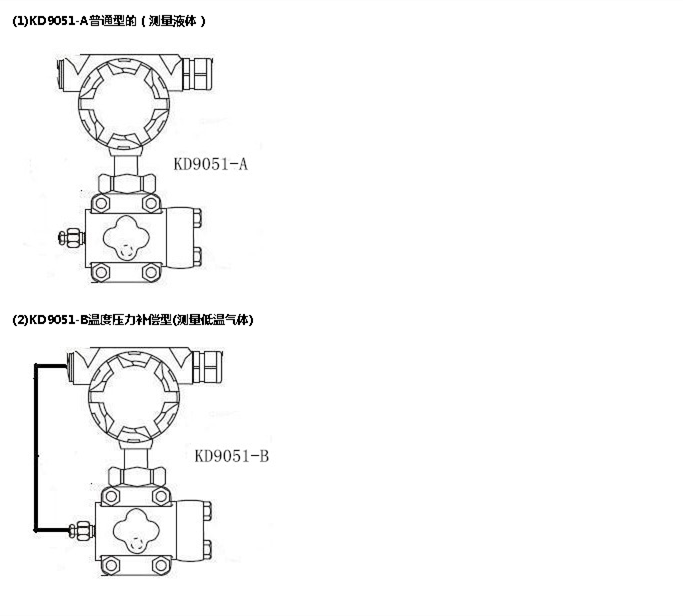

3、差壓計(kd9051多參量變送器)的設備
