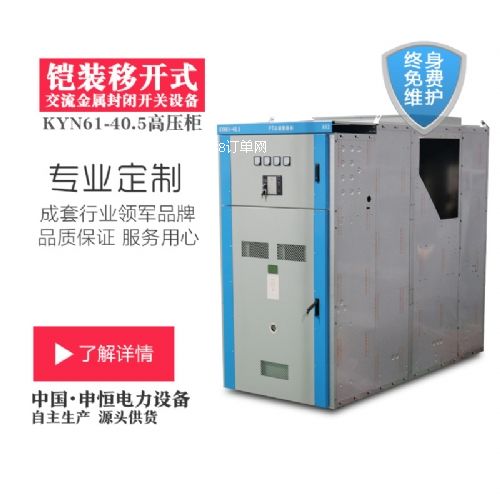

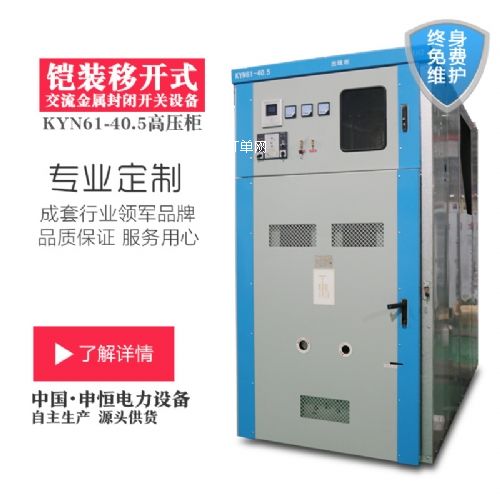

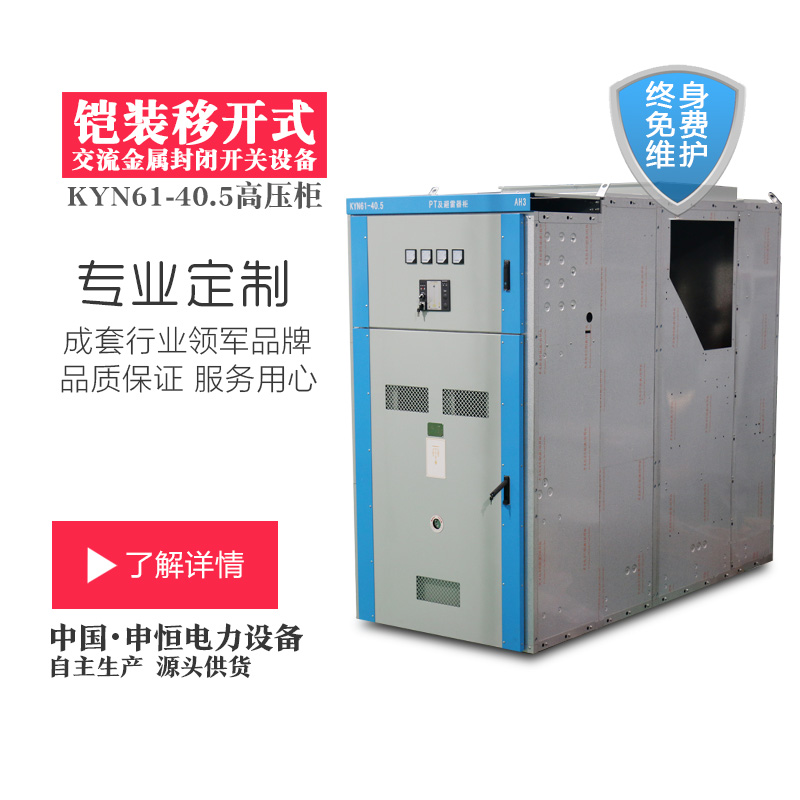

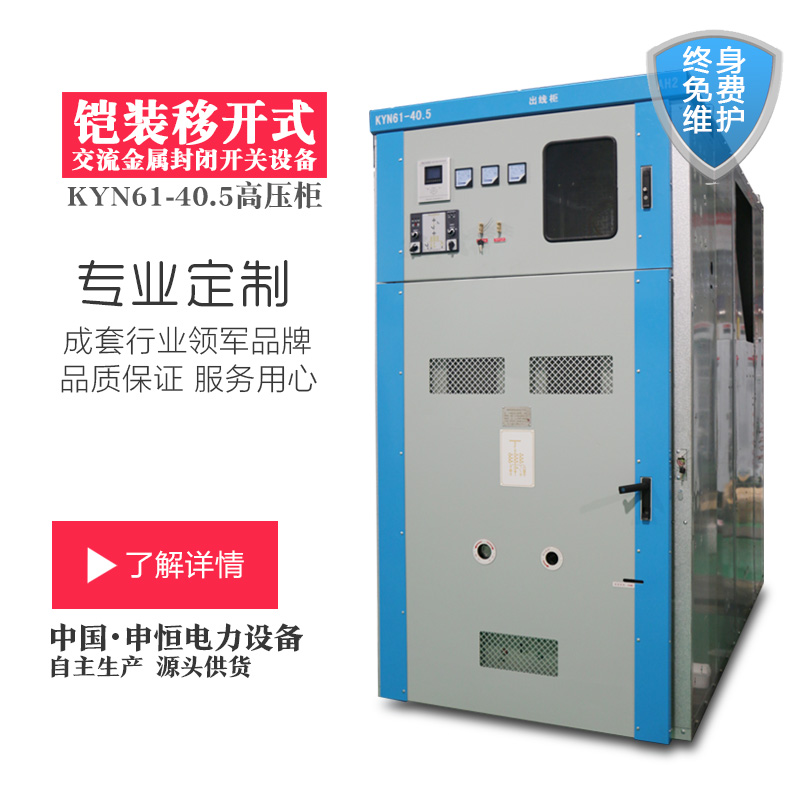

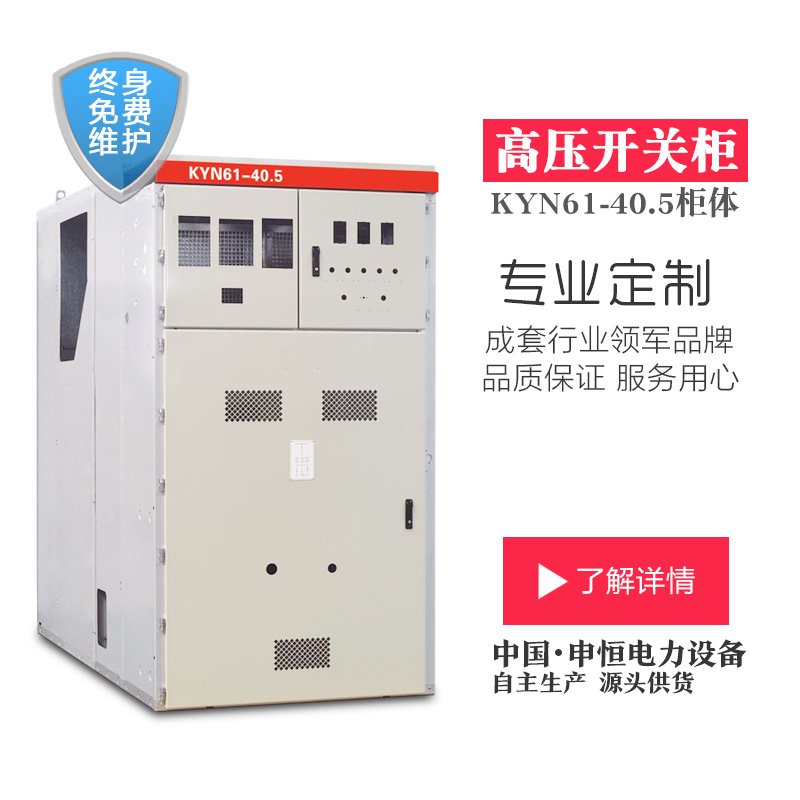

kyn61-40.5高壓柜柜體/35kv鎧裝移開式開關柜

一、型號說明

二、使用條件

1.環境溫度：最高溫度+40oc，最低溫度-10oc，日平均溫度不大于+35oc。

2.海拔：不超過1000m;

3.相對環境濕度：日平均相對濕度不大于95％；

4.月平均相對濕度不大于90％；

5.日平均水蒸氣壓不超過2.2kpa；

6.月平均水蒸氣壓力不超過1.5kpa；

7.周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃氣體、蒸氣或煙霧污染；

8.在二次系統中感應的電磁干擾的幅值不超過1.6kv.

三、結構特點

開關柜由固定的柜體和手車兩部分組成。

1.手車

a. 根據用途，手車可分為斷路器手車、電壓互感器手車、隔離手車、計量手車、避雷器手車和熔斷器手車等，相同規格的手車均能互換。

b.手車在柜內有“試驗/隔離”位置和“工作”位置，每一位置均設有定位閉鎖裝置，保證手車處于特定位置時才允許進行相應操作。

c.手車在柜內的位置既能從推進機構面板上的位置指示器指示，也能從門上的觀察窗看到。斷路器的機械操動機構、分合閘指示器設在手車的面板上。

d.手車底盤車裝有絲杠螺母推進機構、連鎖機構等。絲杠螺母推進機構可輕松地操動手車在“試驗/隔離”位置和“工作”位置之間移動，借助絲杠螺母的自鎖性可使手車可靠地鎖定在“工作”位置，防止因電動力的作用引起手車竄動而引發事故。

e.手車采用移動輪和工作輪分開的結構，有效地減小了安裝地面不平對車、柜配合精度的不良影響及推進阻力。

f.開關柜上的二次線與手車的二次線通過手動二次插頭來連接。二次插頭的動觸頭通過尼龍波紋管與手車相連，二次靜插座裝設在斷路器室的右上方。只有當手車處于“試驗/隔離”位置時，才能插上和拔下二次插頭。手車處于“工作”位置時，二次插頭被鎖定，不能拔出。

2柜體

開關柜主體采用敷鋁鋅板經數控機床沖壓后，再由折彎機床進行雙重折彎，這樣不僅保證了柜體的防腐能力，而且大大提高了柜體的機械強度。

開關柜分為四個室，分別為母線室、斷路器室、電纜室和繼電器室，各室之間均采用接地的敷鋁鋅板隔開。

開關柜外殼防護等級為ip4x，斷路器室門打開，斷路器手車處于“試驗/隔離”位置時，防護等級ip2x。

除繼電器儀表室外，其它隔室均設有獨立的泄壓通道，當發生內部故障時，伴隨電弧的出現，開關柜內部氣壓升高，頂部裝設的壓力釋放金屬板將會自動打開，釋放壓力和排泄高溫氣體，確保了操作人員和設備的安全。

主母線為圓角矩形或管型母線，呈一字型排列。母線采用熱縮套管或環氧流化復合絕緣形式。主母線和分支母線接觸處采用特制絕緣盒保護，帶電部件全絕緣封閉，使柜體結構緊湊、占地面積小、絕緣強度高。

開關柜能自動檢測溫度、濕度，可配備微機自動化控制保護裝置。

母線室

a.母線室用于安裝主母線和分支母線。

b.主母線貫穿相鄰開關柜，通過分支母線、隔板和母線套管支撐。相鄰柜間的母線室通過母線套管及隔板隔開，能有效防止事故蔓延。

c.主母線為水平方向“一”字型排列布置方式，有效節約了高度方向的空間。主母線與分支母線的連接處采用阻燃材料注塑而成的絕緣套來解決絕緣問題。

斷路器室

a.斷路器室中有與母線室及電纜室相連的一次觸頭盒，觸頭盒前有金屬板制成的活門。當斷路器手車向“工作”位置推進時，活門自動打開，退至“試驗/隔離”位置時，活門將自動關閉形成有效地隔離。如用戶需要，可增加活門鎖定裝置，防止檢修時意外打開。

b.活門采用齒條傳動形式，既保持了采用鋼絲繩牽引的簡單、同步性好的優點，又使機構的可靠性和安裝工藝得到了很大的提高。

c.柜門關閉時手車可以操作。門上開孔露斷路器推進裝置面板，可完全實現關門操作要求。通過門上的觀察窗可以觀察到手車在柜內所處的位置和斷路器分合閘位置指示、彈簧的儲能/釋能狀態指示。

d.斷路器室底部裝有導軌，通過加強導軌安裝面，使部分動靜負荷經側壁傳遞至底面，動靜觸頭的配合也得到改善。

電纜室

a.電纜室內部有足夠的空間可裝配多根電纜以及電流互感器、電壓互感器、避雷器、接地開關等輔助設備。

b.接地開關安裝在電纜室的前部，使電纜的連接更方便，并易于保證電纜連接端子的高度。

繼電器室

a.繼電器室內部采用網孔式安裝板，便于各類繼電器安裝及更換。

b.可采用綜合微機保護設備實現監控系統的遠程（后臺）控制。

四、開關柜執行的標準

gb3906-2006          3.6kv-40.5kv 交流金屬封閉開設備

gb1984-2003          高壓交流斷路器

gb1985-2004         高壓交流隔離開頭和接地開關

gb/t 11022-1999      高壓開關設備和控制設備標準的共用技術要求

dl/t404-2007        3.6kv-40.5kv交流金屬封閉開關設備和控制設備
