電子路考系統工控機說明書：

一、簡 介

          電子路考系統工控機采用全鈑金結構，整機超低功耗，外形緊湊，是一款應用于數字廣告的小型全高清數字多媒體廣告機。它采用intel nm70高速芯片組，搭配intel  1037u 雙核處理器，內建intel?hd graphics顯卡，支持1080p視頻播放，提供vga、hdmi接口顯示輸出，vga與hdmi同時使用時可實現獨立雙顯示，借助結構緊湊而易于使用的網絡設備，用戶能夠通過以太網來實現集中化控制、預定管理和多媒體內容的傳輸。在接線基礎設施不滿足網絡連通性的場所，可以選擇使用 wlan（wifi無線網卡）功能，為數字廣告應用帶來靈活性的最大化。

                  電子路考系統工控機配置表：（鋁合金）外殼顏色：黑色

中央處理器 intel celeron1037u雙核 主頻1.8ghz低功耗處理器(17w)

芯片組 intel nm76高速芯片組

內存 ddr3 2gb(可擴展4g/8g補差價)

硬盤 ssd  16gb(可擴展32g/64g/128g/256g/500g補差價)

網絡控制器(網口） 內建（realtek rtl8111e）1千兆網絡芯片（擴展雙網） ,可擴展北斗gps無線wifi 3g/4g（補差價）

usb 4個usb（2個2.0和2個3.0）

rs-232 6個232串口

設備接口 dc12v接口，rs-6個232串口 ，usb 4個 ，lan網口1個，vga接口1個 ，hdim 1個，min-in(麥克風）1個，line-out(聲道輸出)1個.

工作溫度 -30℃～80℃

環境溫度 -35℃～85℃

外形尺寸 210(寬)*50（高）*200（深）mm

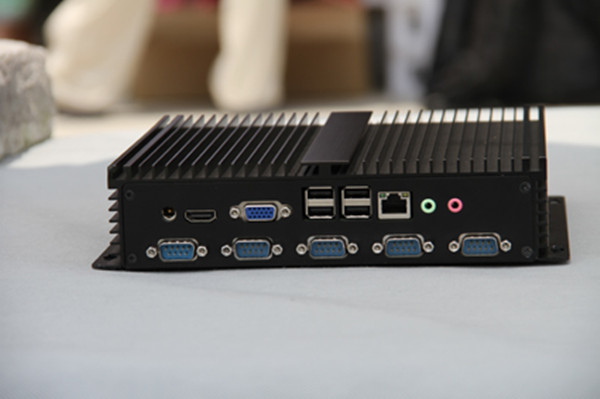

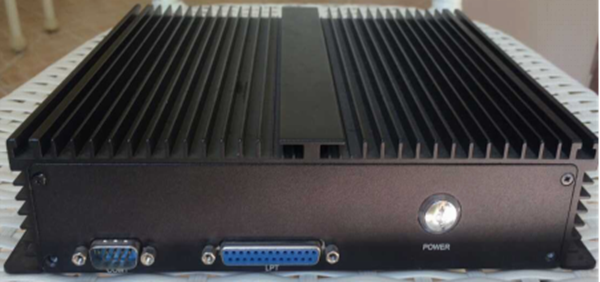

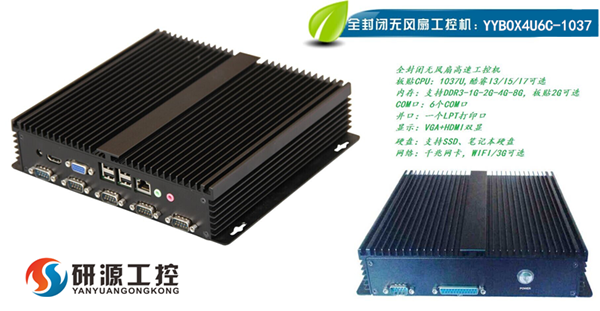

二、電子路考系統工控機實物圖：

處理系統

● cpu：板載 intel -1.8g雙核。（1037u -1.8g ，顯卡hd4000 可以高清）

● 芯片組：intel nm76高速芯片組

● bios：ami 16mb flash rom

● 內存：2g,支持ddr3 1333/1600低壓內存，最高8gb

● 硬盤：ssd 16g

顯 示

● 顯示芯片：intel hd4000  內建顯示控制器

● 顯存大小：動態共享系統內存作為顯存，最大可達到224mb

● 顯示接口：vga，hdmi

● vga:標準的db15 接口（后面板），支持crt 分辨率最高為2048x1536

● hdmi：高清多媒體接口（后面板）支持分辨率最高為1920x1080

● vga+hdmi同時使用可實現獨立雙顯示

以太網

● 網絡控制器：采用realtek 8111e 網絡芯片

● 網絡接口: 提供1個rj_45接口(后面板)

● 速度：1000mbps

● 支持網絡喚醒（wol）

● 可選配 wifi 無線網卡

● 提供1 個2.5’硬盤位，可安裝sataⅱ規格硬盤

● 提供2個mini-pcie 插槽，可支持ssd硬盤、3g ，gps 等

audio

● 芯片：采用alc662 音頻控制芯片，提供line out和mic in

● 接口：提供1個line out 插孔（后面板）

● 特性：支持hd 6 聲道高保真音頻

i/o

● i/o 芯片：ite it8782f

● 串口：6 個標準的com串口接口，（1個支持485可選版本）

● usb： 4 個標準usb接口,兼容usb 2.0規范（內置2usb插針，可擴展4usb）

系統開關

● power 電源開關（前面板）

● rst 復位開關（前面板）

散熱系統

● （無風扇散熱系統）有風扇散熱系統

電源支持

● dc +12v 輸入

看門狗

● 提供255 級硬件復位功能(0~255秒)

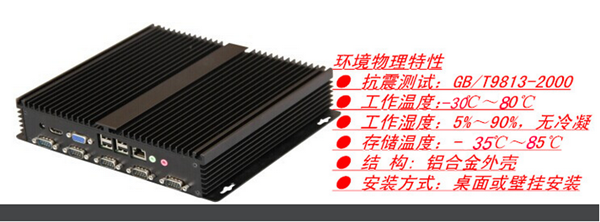

環境物理特性

● 抗震測試：gb/t9813-2000

● 工作溫度：-30℃～80℃

● 工作濕度：5％～90％，無冷凝

● 存儲溫度：-35 ℃～85℃

● 結 構: 鋁合金外殼

● 安裝方式：桌面或壁掛安裝

● 尺 寸： 210(寬)*50（高）*200（深）mm

● 重量：2kg

支持操作系統：

支持windows 10

支持 windows 8.1/8 32-bit/64-bit

支持 windows 7 32-bit/64-bit

支持 windows es 7/8

支持 windows xp

以及linux等主流操作系統和嵌入式操作系統和分布式工業組態軟件（無限點）

本公司主營：工控機，工業平板電腦，工控主板，工業顯示器，工控機定制，工控機研發，工控機設計等產品。

售后服務承諾

本公司對以上商品提供一年免費保修，三年質保，非產品質量問題造成的硬件更換或超過保修期的，只收取配件費用，免收服務費用！

適用行業提供完整的控制和通訊功能,適合應用于信息發布系統、樓宇自動化、智能交通系統、測控系統等能夠立足于汽車電子、數字標牌、計算機、紡織機械、電力、交通等行業，無電纜架構，板載硬盤內存，高性能穩定，是各種數控、車載、航天設備工業自動化控制、儀器儀表、電力設備、電信設備、鐵路交通、航天設備的首選產品。年銷量已達1萬臺以上，我們的客戶：上海鋼鐵公司、上海鐵路局、中國石油公司、船舶集團、中船重工、云南電力局、駕駛路考中心、蘇州中控集團等。

公司宗旨：以oem為主，歡迎廣大集成廠商與我們洽談合作！

我想告訴您：如本產品不能滿足您的實際需求，請與我們聯系產品訂制 ！

備注：為了達成意愿，經過討論決定報以上價格，產品質量有一定的保證，所用配件配置和上述所說的一樣，都是品牌的配置。
