研源工控12.1寸windows 7系統i3工業平板電腦說明書：

      研源工控12.1寸″led超薄型windows 7系統i3工業平板電腦材料采用鈑金，體積輕巧、造型美觀。達到軍工級別.具備堅固、防震、防潮、防塵、耐高溫多插槽和易于擴充等特點，是各種工業控制、交通控制、環保控制等自動化領域應用的最佳平臺。整機配置12.1”寬溫、高亮度led液晶顯示屏，集成工業級低功耗嵌入式主板，支持ssd、hdd，具有多個i/o接口，電阻式觸摸屏可選； 12.1寸led顯示屏，并具有待機節能模式。支持定時喚醒功能。價格優惠   質量保證

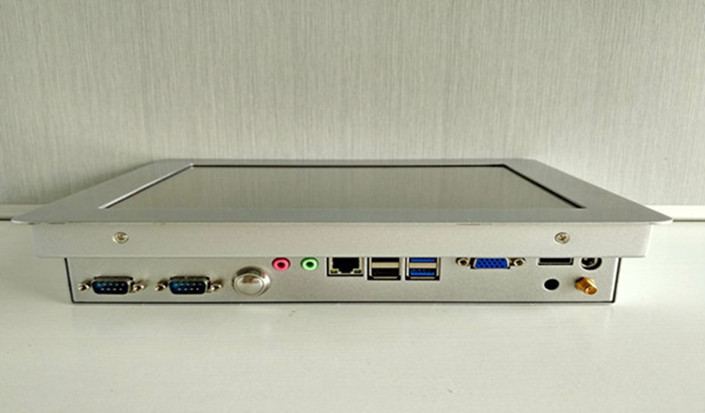

研源工控12.1寸windows 7系統i3工業平板電腦前面板

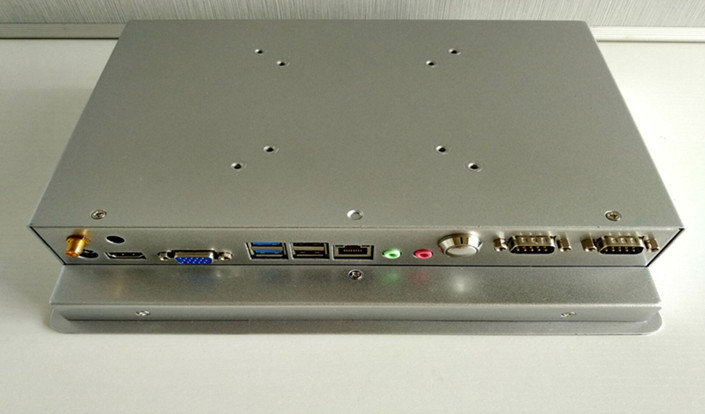

研源工控12.1寸windows 7系統i3工業平板電腦后蓋

安裝方式：桌面/壁掛安裝/嵌入式主板：3.5寸嵌入式工控主板

機構和電源

材料：前面板和箱體采用鈑金壓鑄成型，面板結合pet貼膜達到nema ip65防護等級

安裝：面板嵌入式，配合支架可vesa安裝

開關和指示：atx開關/電源指示燈/硬盤指示燈

電源：直流12v寬壓電源輸入，接口采用緊固型接線端子

?電源輸入 220v交流電源

?面板顏色 沙黑   銀色

x86超薄工業平板電腦尺寸圖：

?總體尺寸 345 x 265 x 41.8mm(寬x高x深)

?開孔尺寸320 x 241 x 32.8mm(寬x高x深)

?整機重量3.5kg

系統參數：

?處理器  intel 酷睿i3-3217u移動版處理器采用22納米工藝制程，原生雙核心、四線程，處理器主頻1.8ghz。intel 酷睿i3-3217u移動版處理器擁有3mb三級緩存，內置hd graphics 4000核芯顯卡，核心頻率為350mhz，可自動超至1050mhz，tdp功耗為17w。

?芯片組intel nm76

?內存1gb ddr3 1333mhz sdram

?磁盤支持sata 2.5＂ssd、hdd

?顯示集成intelhd graphics核心顯卡，支持雙屏顯示

?音頻rtl alc883音頻控制器，line-out端口

?usb接口面4個usb2.0端口

?串口2個db-9 rs-232

?支持spp/epp/ecp并口模式

?支持wifi 3g模塊

顯示接口：vga

vga:標準的db15 接口（后面板），支持crt 分辨率最高為1920*1200

vga+lvds同時使用可實現獨立雙顯示

以太網

網絡控制器：采用realtek 8111e 網絡芯片

網絡接口: 提供1個rj_45接口(后面板)

速度：1000mbps

支持網絡喚醒（wol）

選配wifi 無線網卡/3g（電信/聯通）

存 儲

提供1 個2.5’硬盤位，可安裝sataⅱ規格硬盤

提供1 個minisata插槽，可支持ssd硬盤

看門狗

提供255 級硬件復位功能(0~255秒)

環境物理特性

抗震測試：gb/t9813-2000

工作溫度：-35℃～85℃

工作濕度：5％～90％，無冷凝

存儲溫度：-40 ℃～90℃

結 構: 鈑金外殼

軟件

兼容windows xp、windows xp embedded、win 7以及linux等主流操作系統和嵌入式操作系統和分布式工業組態軟件（無限點）

液晶顯示屏

尺寸/類型：12.1" sxga tft

分  辯 率：800x600/(可選補差價1024 x 768）

最大 色彩：262k

反應 時間：12ms

背     光：led

背光 mtbf：50,000小時

點     陣：0.24 x 0 .24

亮     度：450cd/㎡

對  比 度：700：1

可視角 度：(h)160/(v)160

觸摸屏

尺寸/類型：12.1" 精密電阻式

分辯率：4096 x 4096

反應時間：<5ms

表面硬度：3 h

點擊壽命：250克力度，3600萬次

筆劃壽命：250克力度，500萬次

透光率：81％以上

環境參數

工作溫度：-35℃～+85℃

儲存溫度：-40～+90℃

相對濕度：5～85％（無冷凝）

振動： 50～500hz,1.5g,0.15mm峰峰值

沖擊：10g/peak(11ms sec)

售后服務承諾

本公司對以上商品提供一年免費保修，非產品質量問題造成的硬件更換或超過保修期的，只收取配件費用，免收服務費用

本機適用行業提供完整的控制和通訊功能,適合應用于信息發布系統、樓宇自動化、智能交通系統、測控系統等能夠立足于汽車電子、數字標牌、計算機、紡織機械、電力、交通等行業，無電纜架構，板載硬盤內存，高性能穩定，是各種數控、車載、航天設備工業自動化控制、儀器儀表、電力設備、電信設備、鐵路交通、軍工、航天設備的首選產品。年銷量已達1萬臺以上，我們的客戶：上海鋼鐵公司、上海鐵路局、中國石油公司、船舶集團、中船重工、云南電力局、駕駛路考中心、蘇州中控集團等。

公司宗旨：以oem為主，歡迎廣大集成廠商與我們洽談合作！

我想告訴您：如本產品不能滿足您的實際需求，請與我們聯系產品訂制 ！
