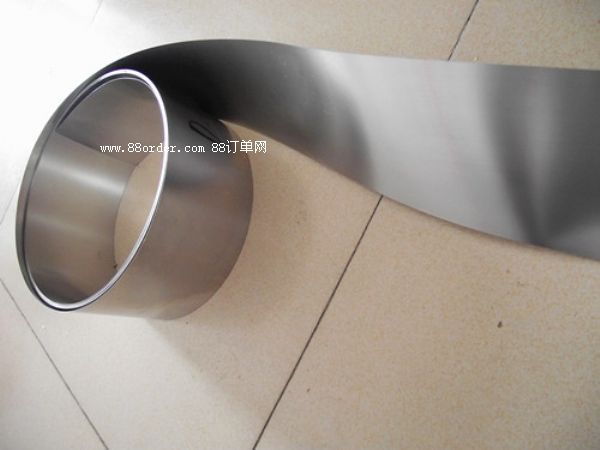

cr20ni80是電阻電熱合金，此類合金組織穩定，電氣物理特性穩定、高溫力學性能好，冷變形塑性好，焊接性好，長期使用不會產生脆性斷裂。多用于制造家用電器和工作溫度在1000℃以下的加熱元件，使用壽命長。由于含鎳量高，價格較高。

主要參數

執行標準gb/t1234-2012化學成分是：c ≤0.08％；mn ≤0.6％；p ≤0.02％；s ≤0.015％；si：0.75－1.60％；cr：20.0－23.0％；ni：余量。fe ≤ 1.0％al≤ 0.5％元件最高使用溫度 1200℃快速壽命:不小于80h熔點 1400℃密度 8.4克/立方厘米電阻率:軟態絲材公稱直徑<0.50mm 1.09±0.05μω·m (20℃)公稱直徑0.50～3.00mm 1.13±0.05μω·m (20℃)公稱直徑>3.00mm 1.14±0.05μω·m (20℃)軟態帶材合金帶厚度≤0.80mm 1.09±0.05μω·m (20℃)合金帶厚度>0.80～3.00mm 1.13±0.05μω·m (20℃)合金帶厚度>3.00mm 1.14±0.05μω·m (20℃)比熱容 0.46j/（g.k)延伸率 ≥20抗拉強度：不小于650 rm/mpa導熱系數: 15 w/(m.k) (20℃)線脹系數 18顯微組織 奧氏體磁性 無
