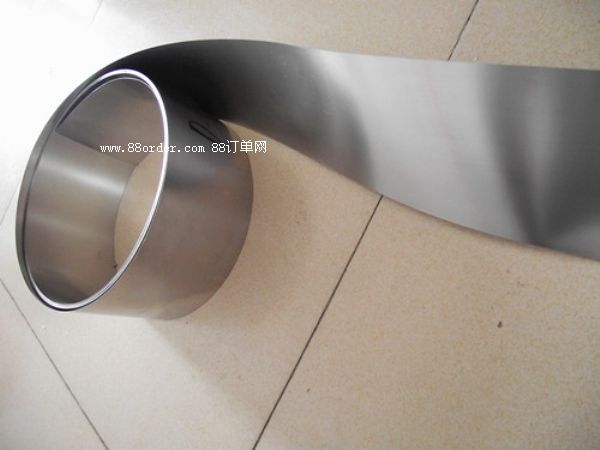

無磁定膨脹瓷封合金4j78

 一、介紹：

 4j78合金的磁導(dǎo)率低，和其它無磁瓷封合金相比膨脹系數(shù)也比較低，故成為無磁定膨脹合金。合金中添加了少量的銅，能改善其加工性能。該合金的瓷封綜合性能優(yōu)于蒙乃爾（monel）、不銹鋼、無氧銅等無磁瓷封材料。主要 用作電真空器件中的無磁瓷封材料。

 二、性能

 合金在大氣、海水和熱帶氣候條件下具有高的耐腐蝕性

 合金軟態(tài)在常溫下的硬度hv234~247

 彈性模量e=222gpa

 密度

 ρ=9.38g/cm3

 電阻率

 ρ=1.17μω•m。

 磁性能 標(biāo)準(zhǔn)規(guī)定μ16000≤1.251×10-3mh/m

 合金有較好的加工性及深沖引伸性能。

 合金帶材經(jīng)適當(dāng)熱處理后，其晶粒度級(jí)別為5～6級(jí)，維氏硬度應(yīng)為174～207，以利于零件的深沖引伸。

 三、用途

 該合金經(jīng)工廠使用，性能穩(wěn)定。合金用作陀螺儀及其他電真空器件的無磁瓷封材料。在使用中應(yīng)嚴(yán)格控制熱處理工藝，以保證合金具有良好的加工性能。

 四、類似牌號(hào)

 78hm(俄羅斯)

 五、化學(xué)成分（％）

 c≤0.05，p≤0.020， s≤0.020， mn≤0.40，si≤0.30，mo=20.0~22.0, cu≤1.5, ni=余量

 六、相關(guān)技術(shù)標(biāo)準(zhǔn)

 yb/t 5233-2005無磁定膨脹瓷封鎳基合金
