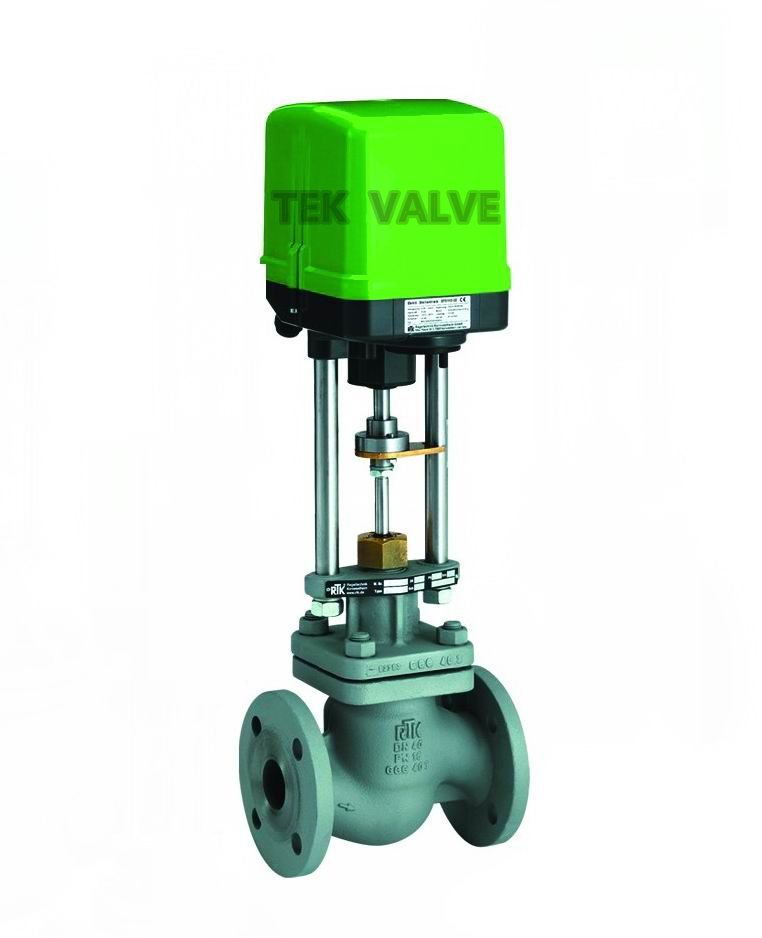

進口電動防爆調節閥

進口電動防爆調節閥技術參數表

公稱通徑mm

g3/4”

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

閥座通徑mm

3

4

5

6

7

8

10

12

15

20

26

32

40

50

66

80

100

125

150

200

250

300

額定流量系數kv

直線型

0.08

0.12

0.20

0.32

0.5

0.8

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公稱壓力(mpa)

0.6，1.6，2.5，4.0，6.4

行程(mm)

10

16

25

40

60

100

流量特性

直線

直線，等百分比，快開

工作溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

法蘭尺寸

符合jb78-59、jb79-59標準，可按jb/79.1-94、jb/79.2-94、ansi、jis、din 等標準訂貨生產

閥體材質

wcb(zg230-450)、zg1cr18ni9ti、zg0cr18ni12mo2ti cf8 cf8m

閥芯材質

1cr18ni9，ss304，0cr18ni12mo2ti，ss316，zg1cr18ni9ti

閥體型式

直通單座鑄造球型閥

上閥蓋型式

普通式(常溫)，熱片式(中溫)，長頸式(低溫)

配用電動執行機構型號

psl

psl-201

psl-202

psl-204

psl-208

psl-312

psl325

361l

361lsa-08
361lxa-08

361lsa-20

361lsb-30

361lsb-
50

361lsc-65

361lsc-99

防爆型

361lxa-20

361lxb-30

361lxb-
50

閥芯形式

單座、籠式、套筒型閥芯

流量特性

線性、等百分比

閥芯材料

不銹鋼 (304、304l、316、316l)

執行器型號

3810l系列及進口執行器

主要技術參數

電源電壓：220v/50hz、輸入信號：4-20ma或1-5v·dc、輸出信號：4-20ma·dc

防護等級：相當ip55、隔爆標志：exdⅱbt4 (特殊可定制ct6)、手操功能：手柄

環境溫度：-25～+70℃、環境濕度：≤95％

項目

指標值

基本誤差％

配3810l±2.0； 配psl±1.0

回差％

配381l ±2.0； 配psl±1.0

死區％

1.0

始終點偏差％

電開

始點±2.5

終點±2.5

始點±2.5

終點±2.5

電關

始點

±2.5

終點

±2.5

額定行程偏差％

≤2.5

泄露量l/h

0.01％×閥額定容量

可調范圍r

50：1

公稱通徑 dn

25

32

40

50

65

80

100

125

150

200

250

300

閥座直徑 dn

25

32

40

50

65

80

100

125

150

200

250

300

額定流量系數kv

單座

11

17

27.5

44

69

110

176

275

440

630

1000

1600

籠式

9

15

23

35

59

95

148

236

355

568

885

1260

套筒

10

16

25

40

63

100

155

250

370

580

900

1300

額定行程

16

25

40

60

100

允許壓差(mpa)

單座

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

0.3

0.28

籠式

5.8

5.0

4.9

4.3

3.0

3.7

3.5

3.1

2.8

2,8

2.4

2.0

套筒

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

閥體形式

直通鑄造球型閥

公稱通徑

dn25～300mm

公稱壓力

pn 1.6、2.5、4.0、6.4、10.0、16.0 mpa

法蘭標準

gb/t9113、 jb/t79、hg20594及其他標準

連接形式

法蘭(ff rf rtj)、焊接(sw bw)、螺紋(適用于1″以內)

閥蓋形式

標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃

壓蓋型式

螺栓壓緊式

密封填料

v型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

閥體材料

鑄鋼(wcb)、不銹鋼(cf8、cf8m、cf3、cf3m)、鉻鉬鋼、鑄鋼襯四氟(wcb+f46)

公稱通徑 dn

25

32

40

50

65

80

100

125

150

200

250

300

l

pn16/25

184

200

222

254

276

298

352

410

451

550

640

880

pn40

197

200

235

267

292

317

368

425

473

640

760

910

pn64

200

210

251

286

311

337

394

440

508

670

810

950

h

pn16/25

57.5

75

75

85.5

92.5

100

110

142.5

158

170

195

230

pn40

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

205

245

pn64

40

85

85

90

102.5

107.5

125

172.5

195

207.5

230

260

h1

132

158

170

179

214

221

234

270

294

331

390

450

h2

373

495

495

495

700

700

700

725

725

725

725

725

d

225

225

225

225

257

257

257

310

310

310

310

310
