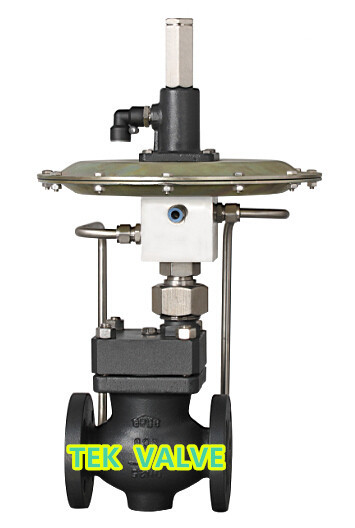

進口自力式微壓調壓閥
德國泰科自力式微壓調節閥是一種不需要外加能源的執行器產品。可用于公稱壓力pn01，pn10。差(微)壓均可分段調節。從50mm.w.c至0.1mpa。
進口自力式調節閥門是用來調節閥門的閥前與及閥后的壓力，調節靈敏度精準，壓力穩定。
自力式微壓調節閥主要由控制閥，執行器和指揮器組成，微壓自力式調節閥是一種無需外加能源，利用被調介質自身壓力為動力源，進行自動調節壓力恒定的節能型產品，德國泰科流體控制設備生產的自力式微壓調節閥控制的調節精度高，比一般自力式調壓高一倍左右，適合在控制精度要求較高的場合。（b）控制閥后壓力 （k）控制閥前壓力
進口調節閥其用途十分廣泛，可用于工業燃燒爐系統，控制兩種物料，如煤氣、空氣流量配比，以達理想燃燒。用于氫冷發電機組密封油系統，控制密封油與氫氣間壓力差，以確保可靠密封。當差壓閥的低壓端通大氣即為微壓閥(差壓閥負壓，端壓，力為零)。
自力式差(微)壓調節閥介質與溫度：
|
公稱通徑（dn） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||
|
a |
壓力調節范圍 （kpa） |
0.5～30 |
φ394 |
|||||||
|
|
|
28～50 |
φ308 |
φ394 |
||||||
|
|
|
48～100 |
φ308 |
|||||||
自力式微壓調節閥主零件材料：
|
材料代號 |
c（wcb） |
p（304） |
r（316） |
|
|
主要 |
閥體、閥蓋 |
wcb（zg230-450） |
zg1cr18ni9ti（304） |
zg1cr18ni12mo2ti（316） |
|
閥芯、閥座 |
1cr18ni9ti（304） |
1cr18ni9ti（304） |
1cr18ni12mo2ti（316） |
|
|
閥桿 |
2cr13 |
1cr18ni9ti |
1cr18ni12mo2ti |
|
|
填料 |
v型聚四氟乙烯（f4）、柔性石墨、 |
|||
|
墊片 |
增強聚四氟乙烯（f4） 、不銹鋼墊片、金屬石墨纏繞墊片 |
|||
|
上下膜蓋 |
a3鋼板沖壓 |
|||
|
波紋膜片 |
丁晴橡膠、耐油橡膠、氟橡膠 |
|||
|
彈簧 |
60si2mn |
|||
|
波紋管 |
1cr18ni9ti |
|||
自力式微壓調節閥性能指標 ：
|
公稱通徑dn（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
額定流量（kv） |
單座（p） |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
雙座（n） |
─ |
─ |
─ |
─ |
50 |
83 |
─ |
─ |
|
|
額定行程（mm） |
6 |
8 |
10 |
15 |
20 |
||||
|
調節精度（％） |
±10 |
||||||||
|
公稱壓力pn（mpa） |
zzc |
0.10 1.0 |
|||||||
|
zzv |
0.10 |
||||||||
|
介質溫度（℃） |
≤80 |
||||||||
|
允許泄漏量（l/h） |
單座（p） |
10-4×閥額定容量 |
|||||||
|
雙座（n） |
103×閥額定容量 |
||||||||
|
壓力調節范圍（kpa） |
0.5~5.5、5~10、9~14、13~19、18~24、22~28、26~33、31~38、36~44、41~51、49~58、56~66、64~78、76~90、76~90 |
||||||||
自力式微壓調節閥主要技術參數：
|
公稱通徑dn |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
|
φa |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
394 |
|
|
zzv |
h |
378 |
460 |
370 |
445 |
460 |
490 |
490 |
510 |
720- |
|
l |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
480 |
|
|
zzc |
h |
378 |
465 |
365 |
445 |
455 |
490 |
490 |
510 |
─ |
|
l |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
─ |
|
|
重量kg |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
45 |
56 |
|
|
信號接頭螺紋 |
m16×1.5 |
|||||||||
自力式差(微)壓調節閥零件及推薦使用溫度范圍：
|
零件名稱 |
材料 |
溫度范圍 |
|
|
閥體、閥蓋 |
ht200 |
-20～200℃ |
|
|
zg230-450 |
-40～450℃ |
||
|
zg1cr18ni9ti |
-250～550℃ |
||
|
zg0cr18ni12mo2ti |
-250～550℃ |
||
|
閥芯、閥座 |
1cr18ni9ti |
-250～550℃ |
|
|
0cr18ni12mo2ti |
-250～550℃ |
||
|
(增強)聚四氟乙烯 |
-20～200℃ |
||
|
司太萊合金堆焊 |
-250～550℃ |
||
|
壓力平衡元件 |
波紋管 |
18ni12mo2ti |
-160～300℃ |
|
彈簧 |
18ni12mo2ti |
-160～250℃ |
|
