進口水用調節閥

    德國泰科閥門國際有限公司成立于1985年，是流體控制領域的先驅企業，公司在歐洲，特別是德國，北歐和東歐有很高知名度，目前公司總部位于德國西部北萊茵-威斯特法倫州魯爾區的多特蒙德市，工廠遍及德國，捷克和意大利，擁有一支有經驗的研發隊伍，實行全球統一設計，統一標準，在閥門領域內處于世界領先地位。致力于科研開發流體控制閥門，生產流體控制設備系統，在許多個國家均有生產閥門基地，同時向中國市場銷售，產品以質量和信譽贏得尊重。

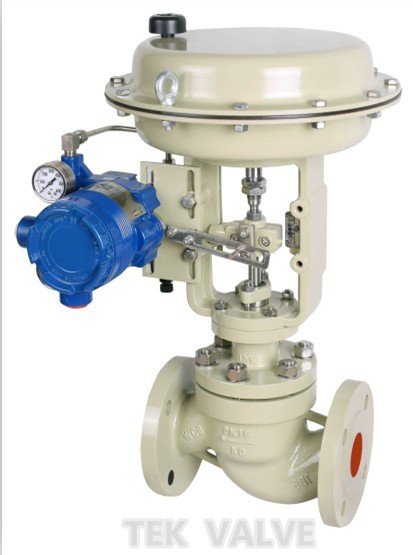

     進口水用調節閥是由3610l型氣動執行機構和cv3000系列小口徑單座調節機構組成，無須另配伺服放大器，有輸入信號和電源即可控制運轉，連接線簡單、可靠。小口徑單座調節機構，具有體積小，重量輕，調節精度高，閥體呈s型光滑通道，壓降損失小，流通能力大，可調范圍廣，主要應用于小流量或微小流量的自動調節及要求高精度控制的場合。

 標準規范:

 公稱通徑：dn20、25、32、40

 公稱壓力：ansi 150lb～1500lb

 連接形式：法蘭、焊接

 適用溫度：－46～580℃

 主要性能：

 泄 漏 量：

 金屬閥座：符合ansi bl6.104 iv級， 小于額定的cv的0.01％;

 軟 閥 座：符合ansi bl6.104 vi級，小于額定cv的0.01％;

 快開閥芯：小于額定cv的0.00001％

 回 差：1％(帶定位開關)/3％(不帶定位開關)

 線 性：±1％(帶定位開關)/±5％(不帶定位開關)

 備 注：采用標準的金屬石墨填料.

調節閥的特征：

第一代產品：

從20世紀初到現在的近百年時間里，調節閥還處于第一代產品的水平上。其調節閥的特征是：

①以20世紀六七十年代水平的單座閥、雙座閥、套筒閥為主導產品；

②這代產品功能不齊全，不得不依靠擴充產品品種、變型來適應各種不同的場合，造成了品種規格繁多，對調節閥使用、計算、選型、調校、維護、備件等要求特別高；

③可靠性差，使用時出現的問題多；

④十分笨重。

現今，比較盛行的cv3000、精小型閥與傳統老產品相比多了三個30％：重量下降30％；高度下降30％；流量系數提高30％。但它們沒帶來質的突破，只是對傳統產品作了改進而已。

第二代產品：

第二代產品從可靠性、功能、重量上應有質的突破。其調節閥的特征是：

①全功能超輕型調節閥代替了眾多可靠性差、功能不齊全、又十分笨重的產品，代替了第一代的主導產品單座閥、雙座閥、套筒閥，成為第二代主導產品；

②電子式電動全功能超輕型調節閥逐步取代傳統的因原執行機構可靠性差，不得不采用的“氣動閥+電氣閥門定位器+氣源”的組合方式。

從外觀上看，第二代產品應具備輕型化、小型化、儀表化的特征。

其突出特征是智能化，并滿足現場總線的要求，在應用上的特點是：

①與計算機接口；

②自診斷使可靠性更加提高，故障率進一步下降；

③改良閥的特性曲線，從而改變閥的調節品質；

④調節閥的品種以及對調節閥的使用要求進一步的簡化；

⑤指標上，滿足現代工業要求達到新的性能水平，例如一些工業部門推出的新的流程與系統對調節閥提出的一些苛刻的要求。

第三代產品：

其突出特征是智能化，并滿足現場總線的要求，在應用上的特點是：

①與計算機接口；

②自診斷使可靠性更加提高，故障率進一步下降；

③改良閥的特性曲線，從而改變閥的調節品質；

④調節閥的品種以及對調節閥的使用要求進一步的簡化；

⑤指標上，滿足現代工業要求達到新的性能水平，例如一些工業部門推出的新的流程與系統對調節閥提出的一些苛刻的要求。

結構組成：

調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡力小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：v型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。

調節閥的工作原理：

調節閥用于調節介質的流量、壓力和液位。根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。調節閥分電動調節閥、氣動調節閥和液動調節閥等。

調節閥由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥通常分為直通單座式調節閥和直通雙座式調節閥兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。

流通能力cv是選擇調節閥的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1mpa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以cv表示，單位為t/h，液體的cv值按下式計算。

根據流通能力cv值大小查表，就可以確定調節閥的公稱通徑dn。

調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經調節閥的相對流量與它的開度之間關系。調節閥的流量特性有線性特性，等百分比特性及拋物線特性三種。三種注量特性的意義如下：

（1）等百分比特性（對數）等百分比特性的相對行程和相對流量不成直線關系，在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比，流量變化的百分比是相等的。所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。

（2）線性特性（線性）線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時，流量相對值變化小，流量小時，則流量相對值變化大。

（3）拋物線特性流量按行程的二方成比例變化，大體具有線性和等百分比特性的中間特性。

從上述三種特性的分析可以看出，就其調節性能上講，以等百分比特性為最優，其調節穩定，調節性能好。而拋物線特性又比線性特性的調節性能好，可根據使用場合的要求不同，挑選其中任何一種流量特性。

      調節閥的發展自20世紀初始至今已有八十年的歷史，先后產生了十個大類的調節閥產品、自力式閥和定位器等，調節閥和控制閥的發展歷程如下：

20年代：原始的穩定壓力用的調節閥問世。

30年代：以“v”型缺口的雙座閥和單座閥為代表產品v型調節球閥問世。

40年代：出現定位器，調節閥新品種進一步產生，出現隔膜閥、角型閥、蝶閥、球閥等。

50年代：球閥得到較大的推廣使用，三通閥代替兩臺單座閥投入系統。

60年代：在國內對上述產品進行了系列化的改進設計和標準化、規范化后，國內才才有了完整系列產品�，F(xiàn)在我們還在大量使用的單座閥、雙座閥、角型閥、三通閥、隔膜閥、蝶閥、球閥七種產品仍然是六十年代水平的產品。這時，國外開始推出了第八種結構調節閥——套筒閥。

70年代：又一種新結構的產品——偏心旋轉閥問世（第九大類結構的調節閥品種）。這一時期套筒閥在國外被廣泛應用。70年代末，國內聯合設計了套筒閥，使中國有了自己的套筒閥產品系列。

80年代：改革開放期間，中國成功引進了石化裝置和調節閥技術，使套筒閥、偏心旋轉閥得到了推廣使用，尤其是套筒閥，大有取代單、雙座閥之勢，其使用越來越廣。80年代末，調節閥又一重大進展是日本的cv3000和精小型調節閥，它們?cè)诮Y(jié)構方面，將單彈簧的氣動薄膜執行機構改為多彈簧式薄膜執行機構，閥的結構只是改進，不是改變。它的突出特點是使調節閥的重量和高度下降30％，流量系數提高30％。

90年代：90年代的調節閥重點是在可靠性、特殊疑難產品的攻關、改進、提高上。到了90年代末，由華林公司推出了第十種結構的產品——全功能超輕型閥。它突出的特點是在可靠性上、功能上和重量上的突破。功能上的突破——唯一具備全功能的產品，故此，可由一種產品代替眾多功能上不齊全的產品，使選型簡化、使用簡化、品種簡化；在重量上的突破——比主導產品單座閥、雙座閥、套筒閥輕70～80％，比精小型閥還輕40～50％；可靠性的突破——解決了傳統調節閥等各種不可靠性因素，如密封的可靠性、定位的可靠性、動作的可靠性等。該產品的問世，使中國的調節閥技術和應用水平達到了九十年代末先進水平；它是對調節閥的重大突破；尤其是電子式全功能超輕型閥，必將成為下世紀調節閥的主流。
