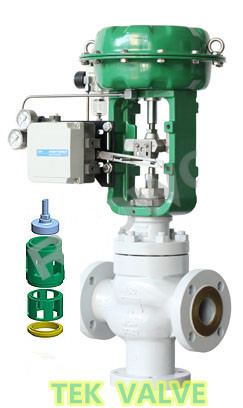

進口氣動三通合流調節閥
德國泰科氣動薄膜三通合流調節閥采用圓筒型薄壁窗口形閥芯導向,不同于柱塞形閥芯的襯套導向.配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點.廣泛應用于精確控制氣體、液
體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
泰科氣動薄膜三通調節閥有三通合流及三通分流兩種.公稱壓力有pn16、40、64；公稱通徑范圍dn25—300.適用流體溫度由-60℃至+450℃。泄漏量標準為ⅳ級。流量特性有直線、拋物線兩種.
研究人員和生產商進行的成千上萬次性能檢查證明，多達50％的在用閥(其中有許多是通過考慮傳統因素而選擇的)對于優化控制回路性能未能產 生多大效果。后繼研究表明，閥的動態特性對于降低流程易變性起了很重要的作用。在許多關鍵的流程中，不同的閥門降低流程易變性的幅度即使相差1％也能夠大幅度提高生產效率并減少?gòu)U物，從而可取得超過100萬美元的經濟效益。很顯然，這樣的經濟效益使我們完全可以否定傳統的做法，即只根據閥的最初購買價格來 決定是否購買。
其次，傳統的看法總是認為，流程優化的改進總是來自于控制室控制儀表的升級。但是，測試數據表明，在使用相同控制儀表的條件下，閥的動態特性能夠?qū)芈沸阅墚a(chǎn)生顯著的影響。如果調節閥的精度只能達到5％，那么，花費大量的錢去配置一套其控制精度可達到0.5％的高級控制儀表系統并不能起到多大作用。
多年來人們?cè)谶x擇調節閥時考慮的一直是若干傳統因素，例如壓力額定值、壓力降、流動介質、溫度和成本等。然而，過去10年中情況發生了很大變化，閥門設計取得了不少進展，生產流程的成本效益特性與以前相比已大不相同，這使許多以前在選擇閥門時必須考慮的傳統因素的重要性已經大大削弱了。
雖然有些傳統因素仍很重要，但它們僅僅偏重于閥的“靜態”性能。實際上它們是在“工作臺”上對閥進行測量所獲得的結果，但這樣的結果很難說明閥門在實際運行條件下將會表現出什么樣的性能。傳統理論認為，仔細調節靜態因素將會使閥（從而也使整個回路）獲得良好的性能。然而，現在我們認識到情況并非總是如此。
在尋找一種與使用場合相匹配的閥門時，首先應考察一下4種基本型式的節流調節閥，即籠式球閥、旋轉浮球閥、偏心閥與蝶形閥。
籠式球閥的調整片形式的種類非常廣泛，因此能夠滿足大多數應用場合的需求，從而使它成為各種閥中的首選。籠式球閥調整片有很多種，包括平衡 調整片、非平衡調整片、彈性座調整片、受約束調整片及全尺寸調整片等。在許多情況下，一種閥體的各種調整片配置是可以互換的。
籠式球閥也有若干缺點。一是該閥的尺寸受到限制（通常為16英寸）;二是與同等規格的視線閥（如浮球閥或蝶形閥）相比，其容量比較低;三是售價較高，特別是大口徑的籠式球閥。然而，在降低流程易變性方面，籠式球閥具有優異的性能，常常足以彌補這些缺陷。
下面提供的是初步的選擇，詳細的選擇見專門資料：
(1)s>0.6時選對數特性。
(2)小開度工作、不平衡力變化大時選對數特性。
(3)要求的被調參數反映速度快時選直線，慢時選對數。
(4)壓力調節系統可選直線特性。
(5)液位調節系統可選直線特性。
(1)調節閥的附件主要有：定位器、轉換器、繼動器、增壓閥、保位閥、減壓閥、過濾器、油霧器、行程開關、位置發訊器、電磁閥、手輪機構。
(2)附件起補充功能和保證閥運行的作用。必要的就增加，不必要的不增加。不必要時增加附件會提高價格并降低可靠性。
(3)定位器的主要功能是提高輸出力和動作速度，不需要這些功能時，可不帶，不是帶了定位器就好。
(4)對快速響應系統，不要閥動作快，可選轉換器。
(5)嚴格的防爆場合，可選：電氣轉換器＋氣動定位器。
(6)電磁閥應選擇可靠的產品，防止要它動作時不動作。
(7)重要場合建議不用手輪機構，防止人為誤動作。
(8)最好由生產廠家提供并總成在閥上供貨，以保證系統和總成聯接的可靠性。
(9)訂貨時，應提供附件的名稱、型號、規格、輸入信號、輸出信號等。
(10)再重申：請注意這些“小東西”的重要性，尤其是可靠性，若必要時，可配套氣動元件，如電磁閥。
主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材料 |
溫度范圍 |
|
閥 體 |
ht200 |
-20～200℃ |
|
zg230-450 |
-40～450℃ |
|
|
zg1cr18ni9ti |
-250～550℃ |
|
|
閥芯、閥座、閥桿 |
1cr18ni9 |
-250～550℃ |
|
密封墊 |
橡膠石棉板 |
|
|
不銹鋼纏繞墊 |
|
|
|
填料 |
聚四氟乙烯 |
|
|
上下膜蓋 |
a3鋼板 |
|
|
膜片 |
35crmoa |
|
|
35、a3 |
|
|
|
支架、頂盤 |
ht200 |
|
|
壓縮彈簧 |
60si2mn |
|
|
波紡薄膜 |
5806膠夾480d尼龍66網眼布 |
|
主要技術參數和性能指標
調節機構主要技術參數
|
閥座直徑mm |
合流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量 |
合流 |
8.5 |
13 |
21 |
34 |
52 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
分流 |
25 |
32 |
40 |
50 |
65 |
85 |
125 |
210 |
340 |
535 |
800 |
1260 |
|
|
公稱壓力mpa |
1.6 4.0 6.4 |
||||||||||||
|
行 程mm |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直線 |
||||||||||||
|
介質溫度℃ |
-20～200、-40～+250(常溫型)、-40～315（中溫型） |
||||||||||||
|
法蘭尺寸 |
鑄鐵法蘭尺寸按jb79-59，鑄鋼法蘭尺寸按jb79-59 |
||||||||||||
|
法蘭型式 |
法蘭密封面型式按jb77-59，其中鑄鋼法蘭按光滑式，鑄鋼法蘭按凹式 |
||||||||||||
|
閥體材質 |
ht200,zg230-450、zg1cr18ni9 |
||||||||||||
|
閥芯材質 |
1cr18ni9 |
||||||||||||
|
上閥蓋型式 |
普通式（常溫型），熱片式（中溫型） |
||||||||||||
|
可調比 |
30:1 |
||||||||||||
|
氣源接頭 |
m16×1.5 |
||||||||||||
允許壓差
|
供氣壓力 |
彈簧壓力 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
0.14mpa |
20-100 |
1220 |
750 |
500 |
300 |
300 |
200 |
120 |
120 |
80 |
50 |
50 |
25 |
執行機構主要技術參數
|
型 號 |
tek(b)-3 |
tek(b)-4 |
tek(b)-5 |
tek(b)-6 |
|
有效面積cm2 |
400 |
630 |
1000 |
1600 |
|
行 程mm |
16.25 |
40 |
60 |
1000 |
|
彈簧范圍kpa |
20～100；40～200、20～60、60～100、80～240 |
|||
性能指標
|
項目 |
不帶定位器 |
帶定位器 |
||
|
基本誤差％ |
±6 |
±1.5 |
||
|
回差％ |
5 |
1.5 |
||
|
死區％ |
4 |
0.6 |
||
|
始終點偏差％ |
氣關 |
始點 |
±2.5 |
±1.5 |
|
終點 |
±6.0 |
|||
|
氣開 |
始點 |
±6.0 |
||
|
終點 |
±2.5 |
|||
|
額定行程偏差％ |
±2.5 |
|||
|
允許泄漏量l/h |
10-3×閥額定容量 |
|||
注：一般均應帶定位器
