yzu系列臥式b型振動電機

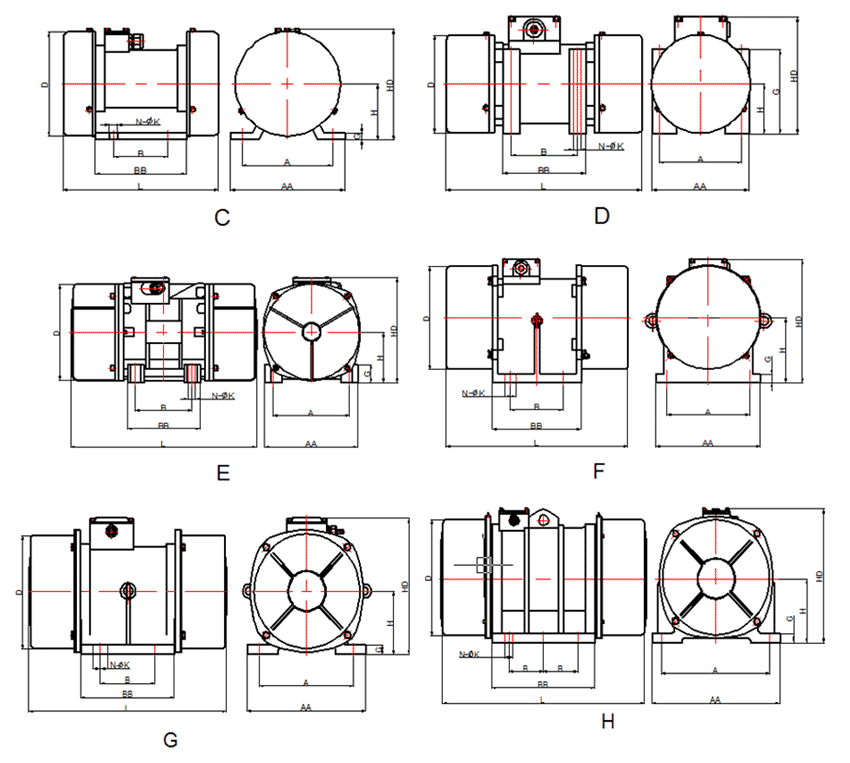

注：hd-----僅表示接線盒在電機頂部時的尺寸

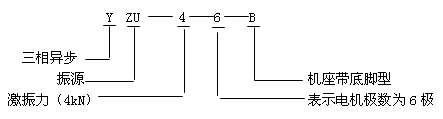

型號說明：

特點：
1、設計合理，選材精良，效率高，溫升低，使用壽命長
2、激振力與出力配合適當，機體質量輕，起動力矩大，體積小
3、因利用平穩的回轉產生振動，噪聲低
4、全封閉結構，可在任何無防爆要求的粉塵下工作
5、只需調整偏心塊夾角，就可無級調整激振力
6、可根據振動電機的安裝方式改變激振力的方向
7、可多機組組合成各種振動形式，以完成各種作業要求

使用條件：
環境溫度：-20℃～40℃
海拔高度：不超過1000m
電 壓： 380v
頻率： 50hz
絕緣等級： f
防護等級： ip54、ip55、ip65；
工作方式： s1
冷卻方式： ic410
安裝方向：任意方向（貼有安裝指示標志的除外）

我公司可根據用戶需要，設計制造雙頻率（50hz/60hz）、寬電壓帶、高海拔及其它特殊要求的振動電機

序號	型號	技術數據				安裝尺寸					外形尺寸					質 量 kg	圖號
		額定 激振力 n	額定 轉速 r/min	額定 功率 kw	額定 電流 a	a	b	n-￠k	aa	bb	h	g	hd	l	d
2極
1	yzu-0.6-2b	600	2800	0.06	0.20	106	62	4-8.5	130	86	46	24	129	198	83	6	e
2	yzu-2-2b1	2000		0.12	0.35	106	68	4-9	125	100	61	24	157	237	103	9	e
3	yzu-3-2b	3000		0.20	0.50	150	90	4-14	188	150	92	12	203	256	172	15	c
4	yzu-4-2b	4000		0.25	0.65	140	90	4-18	176	162	90	20	199	291	143	20	f
5	yzu-6-2b	6000		0.40	0.90	150	120	4-18	200	160	100	36	225	317	162	25	d
6	yzu-8-2b	8000		0.55	1．20	190	145	4-18	230	185	107	50	239	317	185	35	d
7	yzu-10-2b	10000		0.75	1.60	190	145	4-18	230	185	107	50	239	341	185	47	d
8	yzu-16-2b	16000		1.20	2.50	190	180	4-22	250	246	130	25	278	427	211	60	g
9	yzu-20-2b	20000		1.50	3.25	205	130	4-26	260	246	160	20	331	454	265	83	g
10	yzu-30-2b	30000		2.20	4.33	260	150	4-32	325	256	160	25	346	540	254	97	g
11	yzu-40-2b	40000		3.00	5.80	320	190	4-32	390	304	200	35	410	562	333	160	g
12	yzu-50-2b	50000		3.70	7.35	320	190	4-32	390	304	200	35	410	562	333	172	g
4極
1	yzu-2-4b	2000	1440	0.12	0.37	150	90	4-14	188	150	92	12	205	242	172	16	c
2	yzu-2.5-4b	2500		0.12	0.37	160	100	4-14	188	150	92	12	205	242	172	17	c
3	yzu-20-4b	20000		1.10	2.38	205	130	4-26	260	230	150	24	306	470	265	78	g
4	yzu-25-4b	25000		1.50	3.20	205	130	4-26	260	230	150	24	306	504	265	80	g
5	yzu-32-4b	32000		1.50	3.20	205	130	4-26	260	230	150	24	306	554	265	88	g
6	yzu-35-4b	35000		1.50	3.20	205	130	4-26	260	230	150	24	306	554	265	91	g
7	yzu-50-4b	50000		2.20	4.70	320	150	4-32	390	250	180	30	391	542	333	153	g
8	yzu-75-4b	75000		3.70	7.64	320	120	6-32	400	370	200	30	427	648	364	285	h
6極
1	yzu-3-6b1	3000	960	0.25	0.76	160	125	4-15	190	155	100	40	230	373	179	29	d
2	yzu-3-6b3	3000		0.25	0.76	140	100	4-13	170	130	100	35	230	373	179	29	d
3	yzu-4-6b	4000		0.37	1.07	150	120	4-13	175	150	100	163	233	393	179	33	d
4	yzu-6-6b	6000		0.55	1.50	175	140	4-13	202	170	105	152	250	434	193	42	d
5	yzu-13-6b1	13000		1.00	2.50	205	130	4-23	260	220	160	20	315	452	254	84	f
6	yzu-15-6b1	15000		1.10	2.90	205	130	4-26	260	220	160	20	315	452	254	85	f
7	yzu-20-6b1	20000		1.50	3.70	260	150	4-32	325	230	160	24	315	530	290	92	g
8	yzu-20-6b3	20000		1.50	3.70	260	180	4-26	325	256	160	25	346	542	290	/	g
9	yzu-25-6b	25000		1.50	3.70	260	150	4-32	325	256	160	25	346	542	290	130	g
10	yzu-30-6b	30000		2.20	5.04	320	150	4-32	390	250	180	30	391	544	333	159	g
11	yzu-32-6b	30000		2.40	5.66	350	220	4-38	430	330	190	35	400	594	333	176	h
12	yzu-36-6b	36000		2.20	5.04	320	150	4-32	390	250	180	30	391	544	333	172	g
13	yzu-40-6b	40000		3.00	6.73	320	150	4-32	390	250	180	30	391	600	333	191	g
14	yzu-40-6b1	40000	960	3.00	6.69	350	220	4-38	430	330	190	35	391	630	333	/	h
15	yzu-50-6b	50000		3.70	8.30	320	165	4-32	390	265	200	35	410	601	364	220	g
16	yzu-50-6b1	50000		3.20	7.48	350	250	4-38	430	330	190	35	400	674	333	220	h
17	yzu-60-6b	60000		3.70	8.33	350	220	4-38	430	330	190	35	400	722	333	237	h
18	yzu-75-6b	75000		5.50	11.00	440	248	4-38	520	346	240	40	467	710	404	352	h
19	yzu-75-6b1	75000		5.50	11.00	320	120	6-32	400	370	200	30	427	780	364	353	h
20	yzu-75-6b2	75000		5.50	11.00	380	125	6-38	480	370	200	30	427	780	364	355	h
21	yzu-100-6b	100000	980	7.50	16.00	440	140	6-34	520	414	240	35	498	794	434	520	h
22	yzu-100-6b1	100000		7.50	16.00	440	140	6-45	530	414	240	35	498	794	434	/	h
23	yzu-135-6b	135000		9.0	18.90	480	140	8-45	570	510	265	38	529	908	484	672	h
24	yzu-160-6b	160000		11.0	22.90	480	140	8-45	570	510	265	38	529	970	484	735	h
25	yzu-180-6b	180000		13.0	26.60	520	120	8-45	610	510	270	40	564	986	484	821	h
26	yzu-210-6b	210000		15.0	30.00	520	120	8-45	610	510	270	40	564	1050	484	886	h
27	yzu-240-6b	240000		18.0	36.50	520	120	8-45	610	510	270	40	564	1076	484	920	h
8極
1	yzu-20-8b	20000	720	1.50	3.80	260	150	4-32	325	256	160	25	346	598	290	158	g
2	yzu-30-8b	30000		2.20	5.40	320	150	4-32	390	250	180	30	391	600	333	202	g
3	yzu-40-8b	40000		3.00	7.20	320	165	4-32	390	265	200	35	410	637	364	/	g
4	yzu-50-8b	50000		3.70	9.50	380	125	6-39	460	330	220	35	437	706	404	333	g
5	yzu-75-8b	75000		5.50	14.60	440	140	6-34	520	420	240	35	498	890	434	536	h
6	yzu-100-8b	100000		7.50	18.80	480	140	8-45	570	510	265	38	529	932	484	/	h
