進口氣動籠式調節閥

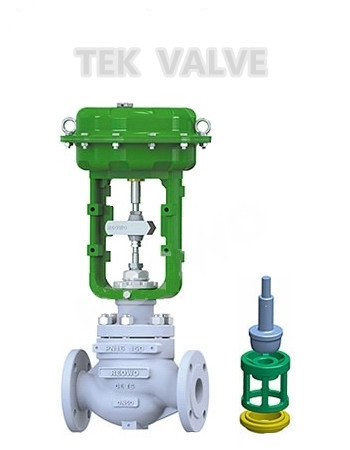

德國泰科進口氣動籠式調節閥是一種改進型壓力平衡式調節閥,該閥套筒上裝有高性能的密封環,有效的提高了泄漏等級。閥體流體通道呈s流線型,還設有一個改善套筒周圍流體平穩流動的導流翼。
優點是壓降損失小,流量大、可調節范圍廣,流量特性曲線精度高,動態穩定性好,噪音低,空化腐蝕小。調節閥配用多彈簧式薄膜執行機構,結構緊湊,輸出力大。
德國泰科tek氣動平衡籠式調節閥是一種改進型壓力平衡式調節閥，該閥套筒上裝有高性能的密封環，有效提高泄露等級，閥內流體通道呈s流體線型，還設有一個改善套筒周圍流體平穩流動的導向翼，優點是壓降損失小，流量大，可調范圍廣。流量特性曲線精度高，動態穩定性好。噪音低，空化腐蝕小，調節閥動態穩定性好、噪音低、防空化，適宜控制各種溫度的高壓差流體。
配用lha多彈簧薄膜執行機構或電動執行機構，其結構緊湊、輸出力大。相關產品:進口氣動籠式單座調節閥,進口壓力平衡式調節閥,進口氣動籠式雙座調節閥,進口氣動薄膜籠式調節閥,進口氣動高壓籠式調節閥
氣動籠式單座調節閥技術參數及性能：
閥體部分： 閥體型式：
|
直通鑄造球型閥
|
公稱通徑：
|
dn20 、25 、32 、40 、50 、65 、80 、100 、200
|
公稱壓力：
|
pn 1.6、2.5、4.0、6.4、10.0mpa
|
ansi 150、300、 600lb
|
jis 10k、20k、30k、40k
|
連接方式：
|
法蘭：ff、rf、rtj、等
|
螺紋：（適用于 1”以下）
|
焊接：sw、bw
|
法蘭距：
|
符合iec 534
|
閥蓋形式：
|
標準型、加長型（散熱、低溫、波紋管密封）
|
填 料：
|
v型聚四氟乙烯、柔性石墨填料等
|
密封墊：
|
金屬夾石墨密封墊、聚四氟乙烯墊
|
執行機構：
|
氣動：多彈簧執行機構 、單彈簧執行機構
|
電動：3810l系列 、psl系列
|
閥內部件： 閥芯型式：
|
單座籠式
|
流量特性：
|
等百分比、線性 、快開
|
內件材質：
|
標準材質組合及使用溫度、壓力范圍請參閱附錄
|
可提供的用戶選擇 閥體
|
型式
|
直通
|
閥蓋
|
型式
|
標準、加長型
|
材質
|
wcb、wc9、304、316等
|
材質
|
wcb、wc9、304、316等
|
閥芯
|
特性
|
直線、等百分比、快開
|
填料
|
“v”型ptfe、柔性石墨、波紋管
|
材質
|
304、304+stl/ptfe、316、316+stl/ptfe
|
執行器
|
氣動:見表8
|
電動:見表7
|
定位器
|
電氣閥門定位器、智能型數字定位器
|
附件
|
電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等
|
氣動籠式單座調節閥材料及內部結構 本體材質為碳鋼 1
|
閥體
|
wcb
|
lcb
|
wc9
|
2
|
墊片
|
316+石墨/ptef
|
3
|
螺栓
|
35
|
40mnb
|
25cr2mo1va
|
4
|
閥座
|
304
|
304
|
304
|
5
|
閥芯（桿）
|
304
|
304
|
304
|
6
|
墊片
|
316+石墨/ptef
|
7
|
導向套
|
304
|
304
|
304
|
8
|
閥蓋
|
wcb
|
lcb
|
wc9
|
9
|
螺母
|
25
|
35
|
25cr2mo1va
|
10
|
填料墊
|
304
|
304
|
304
|
11
|
填料
|
ptfe/柔性石墨
|
12
|
壓套螺母
|
304
|
304
|
304
|
本體材質為不銹鋼 1
|
閥體
|
cf8
|
cf8m
|
cf3m
|
2
|
墊片
|
316+石墨/ptef
|
3
|
螺栓
|
304
|
316
|
316l
|
4
|
閥座
|
304
|
316
|
316l
|
5
|
閥芯（桿）
|
304
|
316
|
316l
|
6
|
墊片
|
316+石墨/ptef
|
7
|
導向套
|
304
|
316
|
316l
|
8
|
閥蓋
|
cf8
|
cf8m
|
cf3m
|
9
|
螺母
|
304
|
316
|
316l
|
10
|
填料墊
|
304
|
316
|
316l
|
11
|
填料
|
ptfe/柔性石墨
|
12
|
壓套螺母
|
304
|
316
|
316l
|
|
|
注：
1、以上為標準的配置結構，閥座為金屬對金屬，ptfe軟閥座是vi級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。
2、ptfe v形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。
3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。
氣動籠式單座調節閥 可提供的控制閥流量特性
進口氣動籠式單座調節閥尺寸及縮腔型內件與行程額定cv值： 閥門尺寸inch(mm)
|
閥芯尺寸(mm)
|
額定行程(mm)
|
額定cv值
|
閥門開度％行程
|
等百分比特性
|
直線特性
|
10％
|
30％
|
50％
|
70％
|
100％
|
10％
|
30％
|
50％
|
70％
|
100％
|
3/4(20)
|
8
|
16
|
0.09
|
0.17
|
0.34
|
0.95
|
1.6
|
0.27
|
0.68
|
1.09
|
1.49
|
1.8
|
10
|
0.14
|
0.27
|
0.53
|
1.48
|
2.5
|
0.42
|
1.06
|
1.69
|
2.32
|
2.8
|
15
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.65
|
3.65
|
4.4
|
20
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
1(25)
|
15
|
16
|
0.22
|
0.43
|
0.85
|
2.37
|
4
|
0.67
|
1.66
|
2.56
|
3.65
|
4.4
|
20
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
25
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
1 1/4
(32)
|
20
|
25
|
0.34
|
0.68
|
1.35
|
3.74
|
6.3
|
1.05
|
2.60
|
4.16
|
5.72
|
6.9
|
25
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
32
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
1 1/2(40)
|
25
|
25
|
0.55
|
1.08
|
2.14
|
5.93
|
10
|
1.67
|
4.15
|
6.64
|
9.11
|
11
|
32
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
40
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
2(50)
|
32
|
25
|
0.87
|
1.73
|
3.42
|
9.49
|
16
|
2.67
|
6.63
|
10.62
|
14.58
|
17.6
|
40
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
50
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.68
|
26.56
|
36.46
|
44
|
2 1/2(65)
|
40
|
40
|
1.36
|
2.72
|
5.35
|
14.82
|
25
|
4.17
|
10.37
|
16.59
|
22.79
|
27.5
|
50
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.58
|
26.56
|
36.46
|
44
|
65
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
20.01
|
41.63
|
57.17
|
69
|
3(80)
|
50
|
40
|
2.18
|
4.32
|
8.54
|
23.71
|
40
|
6.67
|
16.58
|
26.56
|
36.46
|
44
|
65
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
26.01
|
41.63
|
57.17
|
69
|
80
|
5.45
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
4(100)
|
65
|
40
|
3.34
|
6.81
|
13.45
|
37.35
|
63
|
10.47
|
26.01
|
41.63
|
57.17
|
69
|
80
|
5.45
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
100
|
8.72
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
5(125)
|
80
|
60
|
13.62
|
10.81
|
21.36
|
59.28
|
100
|
16.69
|
41.46
|
66.37
|
91.14
|
110
|
100
|
21.80
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
125
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
41.72
|
103.7
|
165.9
|
227.9
|
275
|
6(150)
|
100
|
60
|
21.80
|
17.29
|
34.17
|
94.85
|
160
|
26.70
|
66.34
|
106.2
|
145.8
|
176
|
125
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
41.72
|
103.7
|
165.9
|
227.9
|
275
|
150
|
21.80
|
43.23
|
85.42
|
237.1
|
400
|
66.75
|
165.85
|
265.5
|
364.6
|
440
|
8(200)
|
125
|
60
|
13.62
|
27.06
|
53.40
|
148.2
|
250
|
71.72
|
103.7
|
165.9
|
227.9
|
275
|
150
|
21.80
|
43.23
|
85.42
|
237.1
|
400
|
66.75
|
165.85
|
265.5
|
364.6
|
440
|
200
|
34.34
|
68.08
|
134.5
|
373.5
|
630
|
104.7
|
260.1
|
416.3
|
571.7
|
690
|
|
