版本一:機械防護金具有防止導線和避雷線振動的護線條、防震錘、間隔棒及懸重錘等。

1.      防振金具

2.      架空電力線路導線和避雷線的振動，是由風引起的在垂直面上的周期性擺動，且在整個檔距內形成一系列振幅不大的駐波。導線長期振動會使導線材料產生附加的機械應力，隨著時間的推移致使導線產生疲勞而斷裂。

3.      導線的振動對線路的安全運行威脅很大，除引起導線斷股以外，還可能使絕緣子鋼腳松動脫落、金具配件磨損，甚至造成桿塔的破壞。

目前對導線的振動保護有以下兩種措施：

1.       加強導線抗振能力。用具有彈性的高強度鋁合金絲按規定根數為一組制成螺旋狀的預絞絲護線條，緊纏在導線外層，裝入懸掛點的線夾中，一增加導線剛度，減少在線夾出口處導線的附加彎曲應力。預絞絲護線條成形內徑比導線外徑外小15％-17$，故借助于材料彈性壓緊在導線上，不產生滑移，預絞絲護線條內部導線是否有斷股時，可拆開預絞絲，經檢查合格后仍可重新纏繞，繼續使用。

2.       安裝消除導線振動的金具。消除導線振動的有效方法是在導線上加裝防震錘。

防震錘由一定質量的重錘，具有較高彈性、高強度的鍍鋅鋼絞線及線夾組成。防震錘的消振性能與防震錘的有效工作頻率范圍有關。當導線產生振動時，懸掛在導線上的防振錘的相對運動吸收了導線的振動能量，從而降低和消除了導線的振動。各種防振錘根據結構、重量和幾何尺寸的不同，均具有一定的固有頻率。

用途：

防振錘主要用于adss光纜，opgw光纜及電力架空導線上，消除或降低導線、光纜早層流風作用下產生的振動，以防止加持金具及光纜的損壞。

特點：

防振錘采用哈羅式結構設計，大小錘頭中間開槽，鋼絞線與錘頭連接處外漏，可以觀察鋼絞線疲勞損壞情況，又不限制錘頭甩動，不磨損鋼絞線，并可獲得數個諧振頻率，適用于纜徑9.5mm-27mm的光纜（已包含護線條在內所能夾持的光纜直徑）。

組成錘頭連接鋼絞線為精制鋼絞線，護線條為鋁合金線條，流線型的外形能有效控制電量。

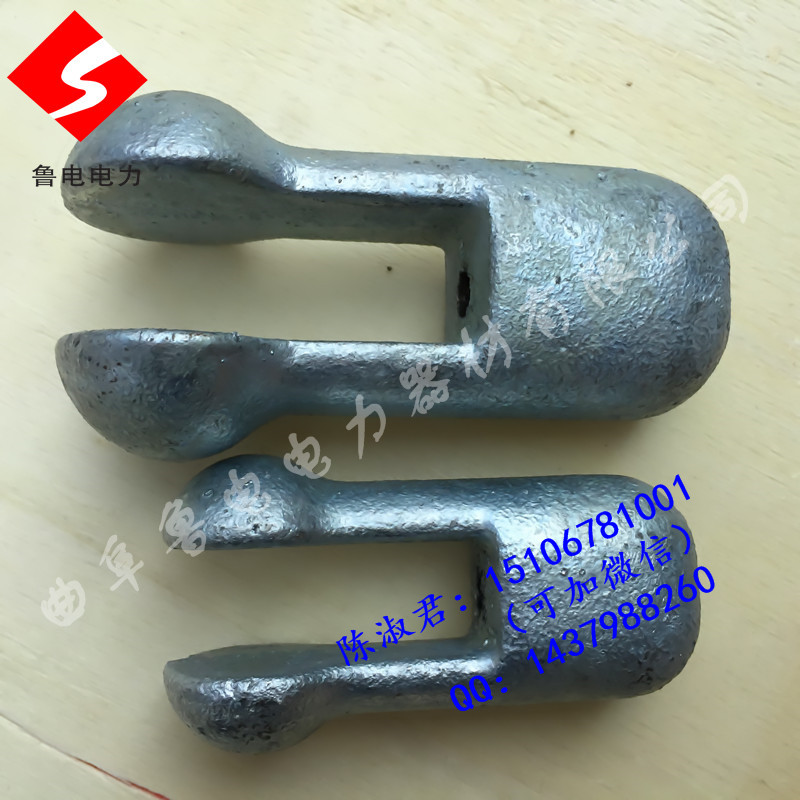

版本二:組成：鍍鋅鑄鐵錘頭、熱鍍鋅鋼絞線、鋁合金線夾、不銹鋼螺栓等。

用途：消除或降低光纜運行時因風能產生的振動以保護光纜及金具。

特點：采用典型的哈羅設計，其基本原理是動態吸收能量，其頻率覆蓋范圍為6hz-150hz，并在此范圍內有四個諧振頻率，可滿足各種型號opgw的需要，具有非常有效的減振效果。

一、         經典音叉型。 二、優質金屬填充膠加壓粘結。三、鋁合金夾塊與鋼絞線一體鑄造成型，并沖壓加固。四、安裝方便，連接牢靠。架空電力線路受風、冰、低溫等氣象條件的作用，使線路產生振動和舞動。振動頻率較高而振幅很小，風振動使架空線在懸點處反復被拗折，引起材料疲勞，最后導致斷股、斷線事故。舞動的頻率很低，而振幅卻很大，很容易引起相間閃絡，造成線路跳閘、停電或燒傷導線等嚴重事故。防震錘只是一段鐵棒。由于它加掛在線路塔桿懸點處，以吸收或減弱振動能量，改變線路搖擺頻率，防止線路的振動或舞動。

版本三: 4d系列防震錘為斯托克布理奇音叉式設計,有四個諧振頻率,頻率范圍為3-150hzo.主要用于吸收由于威風振動對光纜所產生的振動能量,常用語opgw光纜的防震裝置,也適用于adss光纜.

版本四:訂貨須知：本公司可針對具體工程作出相應的防震錘防振方案，用戶需提供以下資料：

a.光纜的年平均運行應力。
b.線路桿塔明細表。

c.地形、地貌(平原、丘陵、山地、森林、跨江河等)。

d.光纜的規格型號及相關參數表——直徑、極限抗拉強度，單位重量(kg／m)、鋁鋼截面比。

配套金具：

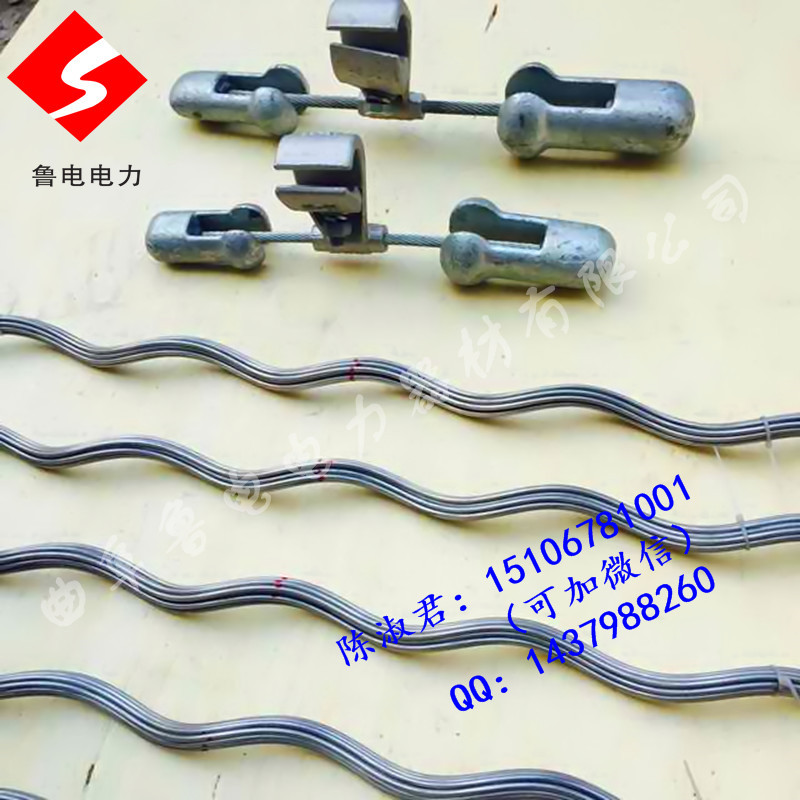

護線條(見下圖)，為避免防振錘鋁線夾直接夾持防震錘在0pgw光纜上造成損傷，配以護線條，對光纜有很好的保護作用。
