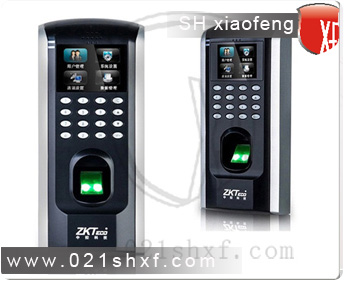

一套標準的門禁一體機系統(tǒng)如下所示：

基本配置：門禁一體機，卡片，12vdc門禁專用電源，電鎖，出門按鈕

　　可選設備還包括：閉門器，讀卡器，門磁，門鈴等

功能作用

1、無需連接電腦，可脫機進行系統(tǒng)設置（增刪卡、密碼修改、開鎖時間）

　　2、同時支持三種開門方式：刷卡開門、密碼開門、刷卡加密碼開門

　　3、安全性能好，采用防砸工程塑料外殼，具有防撬報警和門磁報警功能

　　4、三色高亮度led以及蜂鳴器聲音指示，易于操作

　　5、存儲1000個用戶信息；可外加接一個讀卡頭

　　6、讀卡感應時間小于0.1秒，讀卡距離：3-20cm

　　7、有數據斷電保護功能，斷電數據永不丟失

　　8、配備出門按鈕、門磁等輸入接口，以及門鈴接口

　　9、電鎖接口采用繼電器輸出，常開或常閉輸出方式可選

布線施工

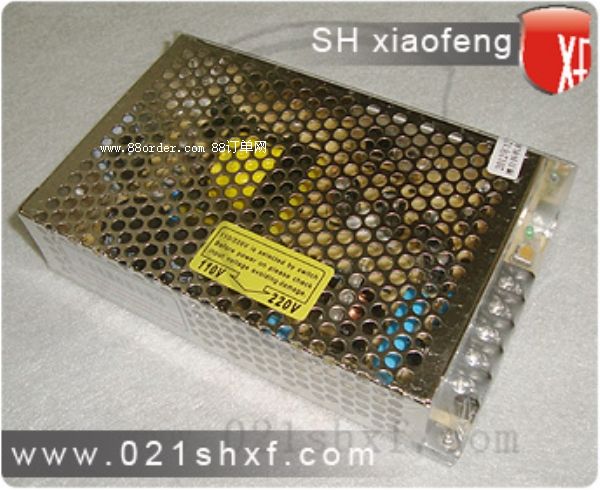

1、12vdc電源線，12vdc電源與門禁一體機之間的線，建議采用兩芯線，線徑在1.0平方毫米以上。

　　2、出門按鈕線：出門按鈕到門禁一體機端口之間的線，建議采用兩芯線，線徑在1.0平方毫米以上。

　　3、電鎖線，：電鎖到門禁一體機端口之間的線，建議使用兩芯電源線，線徑在1.0平方毫米以上。如果超過50米用更粗的線，或者多股并聯(lián)；或者通過電源的微調按鈕，調高輸出電壓到14v左右。最長不要超過100米。

　　4、門磁線：門磁到控制器端口之間的線，建議選擇兩芯線，線徑在0.5平方毫米以上，如果無需在線了解門的開關狀態(tài)或者無需門長時間未關閉報警和非法闖入報警功能，門磁線可不接。

　　5、讀卡器線：讀卡器到門禁一體機端口之間的線。建議用8芯屏蔽多股雙絞網線（其中二芯備用，如果不需要讀卡器聲光反饋合法卡可不接led線和蜂鳴器線），數據線data1/data0互為雙絞，線徑建議0.5平方毫米以上，最長不可以超過100米，屏蔽線接控制器的gnd
