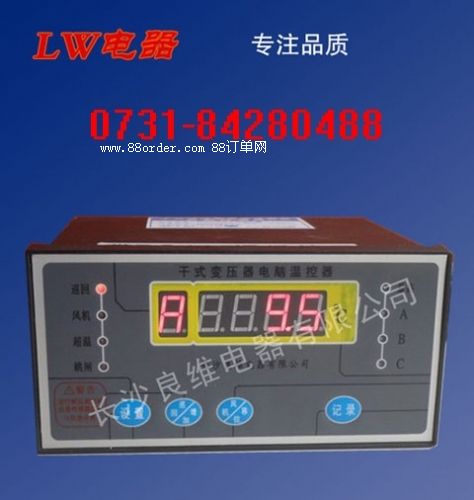

bwd-3k306r 干式變壓器智能溫控儀產品概述

bwd-3k306r 干式變壓器智能溫控儀是保護變壓器安全運行的控制裝置。該裝置精確度高誤差小，抗干擾能力強，壽命長，可長期穩定、可靠地在高溫高濕等惡劣環境下工作。它以先進的單片機為控制核心，采用高性能溫度傳感器，高分辨率的模數轉換芯片，結合先進的數據存儲技術。具備掉電數據記憶功能；采用看門狗技術防止單片機進入死循環，控制輸出采用先給端口寄存器附值后輸出并對輸出端口進行實時監測的編程技術，使控制輸出更加可靠穩定；采用一系列emi器件進行電磁干擾防范措施，使產品的各項性能邁上一個新臺階。

bwd-3k306r 干式變壓器智能溫控儀產品特性  0731-89799956

可檢測并顯示三相繞組溫度的對應值和各相最高溫度值。具有風機自動控制及手動控制功能。超溫跳閘、故障報警、系統故障自檢功能。參數可任意設定及掉電記憶功能。

bwd-3k306r干式變壓器電阻溫度計技術指標  15386448088

該裝置按jb/t7631-94《變壓器用電阻溫度計》標準設計。

測量范圍： 0.0～200.0℃

測量精度： ±1℃(選用b級ptl00)

分辨力： 0.1℃

使用條件： 環境溫度—20℃～+50℃ 相對濕度≤95％rh

工作電源： 220vac±10％ 50hz

功 耗： ≤5w

抗干擾性能：對共模250v(ac，50hz)或串模200mv(ac，50hz)干擾電壓，顯示值變化小于基本誤差值。

自檢報警功能：儀表故障自檢報警；輸入超量程自檢報警

故障報警輸出：傳感器開路及短路報警，繼電器觸點輸出(觸點容量5a/250vac)

風機控制輸出：繼電器觸點輸出(觸點容量5a/250vac)

超溫報警輸出：繼電器觸點輸出(觸點容量5a/250vac)

跳閘報警輸出：繼電器觸點輸出(觸點容量5a/250vac)

bwd-3k306r 干式變壓器溫度控制器工作原理     4000-731-428

   溫控儀有溫度監測系統和風機測控系統兩部分組成。溫度檢測系統以單片機作為中央處理單元。配合其它電路構成溫度控制監測系統，完成溫度的測量、顯示及相應信號輸出的功能。風機測控系統完成各種狀態報警和冷卻風機的控制輸出。溫度監測系統中，預埋在干式變壓器三相繞組中三支鉑熱電阻傳感器(ptl00)產生與繞組溫度值相對應的電阻信號，經濾波，放大和a/d模數轉換后輸入單片機。單片機根據輸入的測量資料以及由外部設定(包括廠家與用戶)的各種控制參數，經過計算與處理，顯示被測量繞組的溫度值并輸出相應的控制信號。測控系統中配有大容量eeprom芯片，可隨時存貯測量資料，能夠?qū)λ�有的設定參數及測量資料進行掉電保護。
