彩石金屬瓦模具制造過程

彩石金屬瓦模具設計制作的要求是：尺寸精確、表面光潔；結構合理、生產效率高、易于自動化；制造容易、壽命高、成本低；設計符合工藝需要，經濟合理。

金屬瓦模具結構設計和參數選擇須考慮剛性、導向性、卸料機構、定位方法、間隙大小等因素。為了提高生產率，在大批量生產中應采用高效率、高精度、高壽命的模具。

沖壓模應采用多工位級進模，可采用硬質合金鑲塊級進模，以提高壽命。模具已開始采用計算機輔助設計(cad)，即通過以計算機為中心的一整套系統對模具進行最優化設計。這是模具設計的發展方向。

彩石金屬瓦模具制造結構特點，金屬瓦模具屬于平面的沖裁模。沖裁模利用凸模與凹模的尺寸精確配合，有的甚至是無間隙配合。金屬瓦模具生產制造要求嚴格、精確，多采用精密的加工設備和測量裝置。

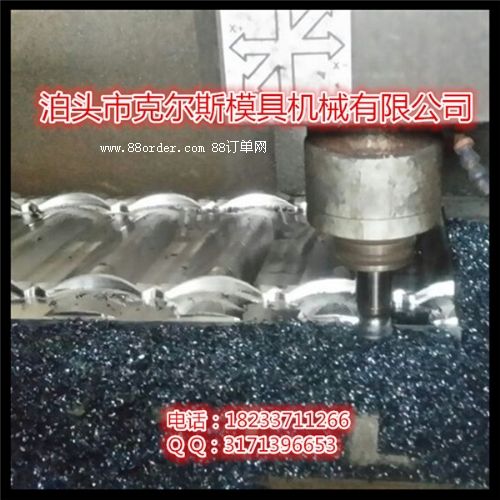

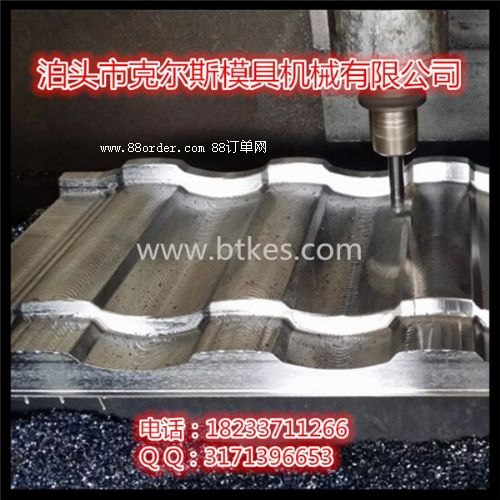

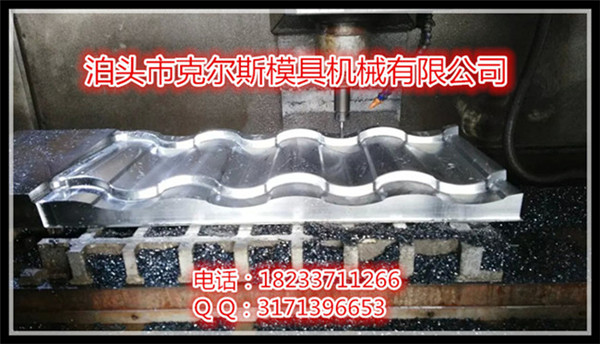

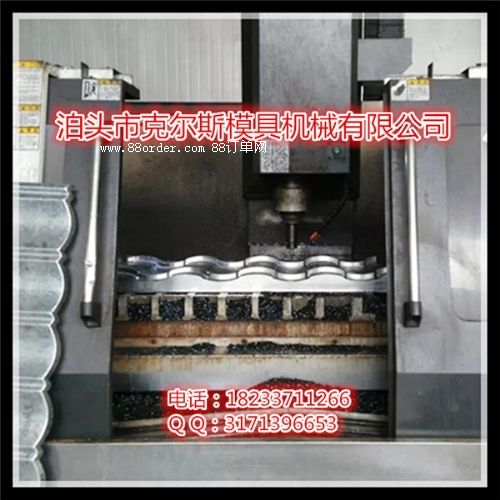

平面沖裁模可用電火花加工初成形，再用成形磨削，坐標磨削等方法進一步提高精度。成形磨削可用光學投影曲線磨床，或帶有縮仿、修打砂輪機構的平面磨床，也可在精密平面磨床上采用專用成形磨削工具磨削。坐標磨床可用于模具的精密定位，以保證精密孔徑和孔距。也可用計算機數控連續軌跡坐標磨床磨削任何曲線形狀的凸模和凹模，可提高金屬瓦的加工質量和生產效率。

模具在工業生產的作用：

模具（mú jù），工業生產上用以注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方法得到所需產品的各種模子和工具。 簡而言之，模具是用來成型物品的工具，這種工具由各種零件構成，不同的模具由不同的零件構成。它主要通過所成型材料物理狀態的改變來實現物品外形的加工。素有“工業之母”的稱號。

在外力作用下使坯料成為有特定形狀和尺寸的制件的工具。廣泛用于沖裁、模鍛、冷鐓、擠壓、粉末冶金件壓制、壓力鑄造，以及工程塑料、橡膠、陶瓷等制品的壓塑或注塑的成形加工中。模具具有特定的輪廓或內腔形狀，應用具有刃口的輪廓形狀可以使坯料按輪廓線形狀發生分離(沖裁)。應用內腔形狀可使坯料獲得相應的立體形狀。模具一般包括動模和定模(或凸模和凹模)兩個部分，二者可分可合。分開時取出制件，合攏時使坯料注入模具型腔成形。模具是精密工具，形狀復雜，承受坯料的脹力，對結構強度、剛度、表面硬度、表面粗糙度和加工精度都有較高要求，模具生產的發展水平是機械制造水平的重要標志之一。
