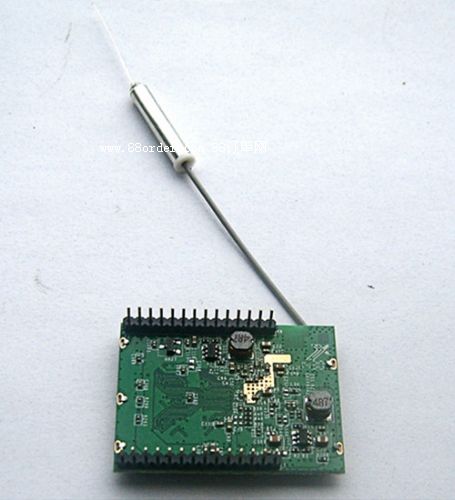

kb3071
wifi模塊是金博通科技新推出的嵌入式uart-eth-wifi(串口-以太網-無線網)模塊。
本產品是基于通用串行接口的符合網絡標準的嵌入式模塊，內置tcp/ip協議棧，能夠?qū)崿F(xiàn)用戶串口、以太網、無線網（wifi）3個接口之間的轉換。
通過kb3071模塊，傳統的串口設備在不需要更改任何配置的情況下，即可通過internet
網絡傳輸自己的數據。為用戶的串口設備通過網絡傳輸數據提供完整快速的解決方案。
圖1.功能結構
kb3071 wifi模塊技術規格
kb-rm04 wifi模塊技術規格
網絡標準 |
無線標準：ieee 802.11n、ieee 802.11g、ieee 802.11b |
|
有線標準：ieee 802.3、ieee 802.3u |
|
|
無線傳輸速率 |
11n:最高可達150mbps |
|
信道數 |
1-14 |
|
頻率范圍 |
2.4-2.4835g |
|
發射功率 |
12-15dbm |
|
接口 |
2個以太網口、2個串口、1個usb口（host/slave）、gpio |
|
天線 |
|
|
天線類型 |
板載天線/外接天線（二選一） |
|
功能參數 |
|
|
wifi工作模式 |
無線網卡/無線接入點/無線路由器 |
|
wds功能 |
支持wds無線橋接 |
|
無線安全 |
無線mac地址過濾 |
|
無線安全功能開關 |
|
|
64/128/152位wep加密 |
|
|
wpa-psk/wpa2-psk、wpa/wpa2安全機制 |
|
|
網絡管理 |
遠程web管理 |
|
配置文件導入與導出 |
|
|
web軟件升級 |
|
|
串口轉網絡 |
|
|
最高傳輸速率 |
230400bps |
|
tcp連接 |
最大連接數>20 |
|
udp連接 |
最大連接數>20 |
|
串口波特率 |
1200~230400bps |
|
其它參數 |
|
|
狀態指示燈 |
狀態指示 |
|
環境標準 |
工作溫度：-20-70℃ |
|
工作濕度：10％-90％rh（不凝結） |
|
|
存儲溫度：-40-80℃ |
|
|
存儲濕度：5％-90％rh（不凝結） |
|
|
其它性能 |
頻段帶寬可選：20mhz、40mhz，自動 |
kb3071尺寸如下圖所示（單位mm）：
