氣動v型調節球閥【產品概述】
氣動v型調節球閥利用球芯轉動與閥座相割打開的面積(v形窗口)來調節介質流量，調節性能、自潔性能好，適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕，阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置gt、at、aw系列等氣動活塞式執行機構。
氣動v型調節球閥【主要性能規范】
| 公稱通徑dn(mm) | 25～400 | ||||||||
| 公稱壓力pn(mpa) | 1.6～6.4 | ||||||||
| 公稱壓力ps(mpa) | 強度試驗 | 2.4～9.6 | |||||||
| 密封試驗 | 1.76～7.0 | ||||||||
| 材料代號 | c | p | r | ||||||
| 主要 零件 |
閥體 | wcb | zg1cr18ni9ti | zgocr18ni12mo2ti | |||||
| 球桿 | 2cr13 | zg1cr18ni9ti | zg0cr18ni12mo2ti | ||||||
| 閥桿 | 2cr13 | 1cr18ni9ti | 0cr18ni12mo2ti | ||||||
| 密封圈 | 硬質合金 | ||||||||
| 填料 | 聚四氟乙烯 柔性石墨 | ||||||||
| 適用 工況 |
適用介質 | 水,蒸汽,油品 | 硝酸類 | 醋酸類 | |||||
| 適用溫度 | -28～400℃ | -28～500℃ | |||||||
| 執行器 | 型 號 | gt系列、at系列、aw系列 | |||||||
| 氣源壓力 | 0.3～0.8mpa | ||||||||
氣動v型調節球閥【主要連接尺寸】

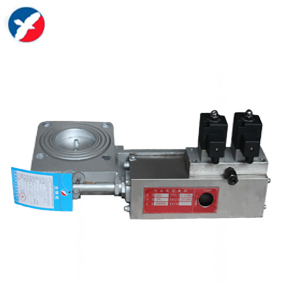

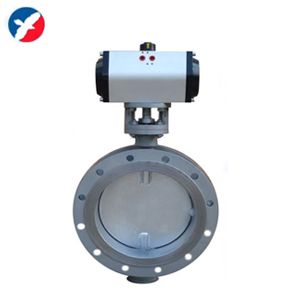

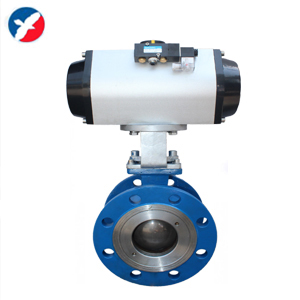

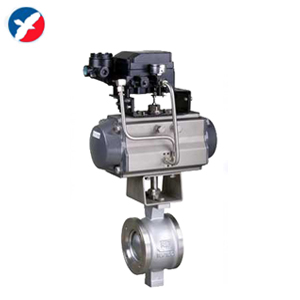

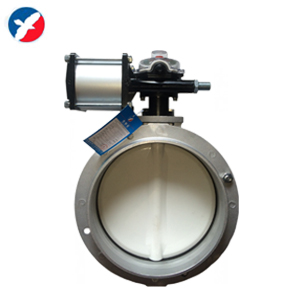

| 氣動雙位蝶閥 | 氣動水泥蝶閥 | 氣動通風蝶閥 | 氣動v型球閥 |
|
|
|
|
