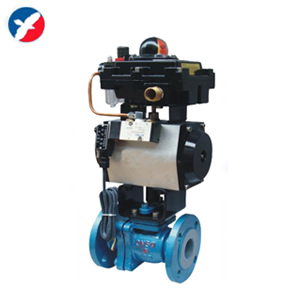

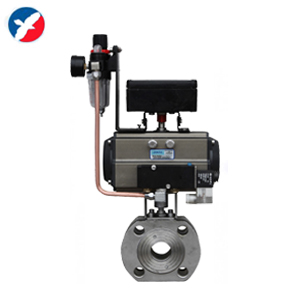

q641f46氣動襯氟球閥簡介：
q641f46氣動襯氟球閥內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙稀（f46）或ptfe，故具有可靠的耐腐蝕性和密封性，對酸、堿等強腐蝕性介質均能很好地應用。氣動襯氟球閥適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、強堿、王水等具有強腐蝕性的介質。廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。
q641f46氣動襯氟球閥特點：
1、采用fep襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形ptfe填料組合，使襯氟球閥達到零泄漏
q641f46氣動襯氟球閥參數：
公稱通徑dn(mm) |
15～300 |
執行器型號 |
at系列單雙作用氣動執行器 |
公稱壓力(mpa) |
pn1.0、1.6 mpa |
供氣壓力 |
0.4～0.7mpa |
閥體形式 |
兩段式閥體(浮動球體、固定球體) |
氣源接口 |
g1/4"、g1/8"、g3/8"、g1/2" |
連接形式 |
法蘭式 |
環境溫度 |
-30～+70℃ |
閥芯形式 |
"o"型球形閥芯 |
作用形式 |
單作用執行機構、雙作用執行機構 |
密封填料 |
聚四氟乙烯(ptfe) |
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
流量特性 |
近似快開型 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠。 |
|
動作范圍 |
0～90° |
||
泄露量q |
軟密封：零泄漏 |
||
適用溫度 |
ptfe≤180℃ |
||
基本誤差 |
帶定位器：小于全行程的±2％ |
||
死區 |
帶定位器：小于全行程的2％ |
||
可調范圍 |
250：1 |
||
配置執行機構 |
at系列單雙作用氣動執行器 |
||
控制方式 |
開關兩位控制、4-20ma模擬量控制 |
||

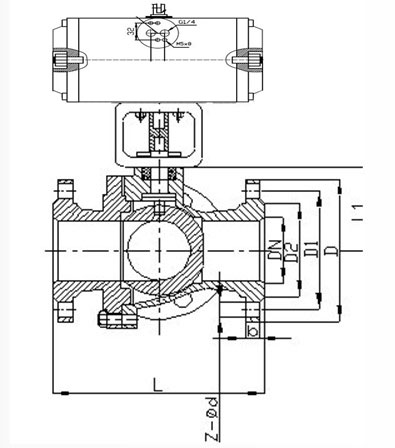

q641f46氣動襯氟球閥尺寸圖和尺寸表：
產品名稱 |
產品型號 |
通徑 |
尺 寸(mm) |
|||||||||||
1.6mpa |
2.5mpa |
4.0mpa |
6.4mpa |
|||||||||||
l |
d |
d1 |
l |
d |
d1 |
l |
d |
d1 |
l |
d |
d1 |
|||
氣動球閥 |
q641f46 |
15 |
130 |
95 |
65 |
130 |
95 |
65 |
130 |
130 |
65 |
140 |
105 |
75 |
氣動球閥 |
q641f46 |
20 |
140 |
105 |
75 |
140 |
105 |
75 |
140 |
150 |
75 |
152 |
125 |
90 |
氣動球閥 |
q641f46 |
25 |
150 |
115 |
85 |
150 |
115 |
85 |
150 |
160 |
85 |
180 |
135 |
100 |
氣動球閥 |
q641f46 |
32 |
165 |
135 |
100 |
165 |
135 |
100 |
180 |
180 |
100 |
200 |
150 |
110 |
氣動球閥 |
q641f46 |
40 |
180 |
145 |
110 |
180 |
145 |
110 |
200 |
200 |
110 |
220 |
165 |
125 |
氣動球閥 |
q641f46 |
50 |
200 |
160 |
125 |
200 |
160 |
125 |
220 |
230 |
125 |
250 |
175 |
135 |
氣動球閥 |
q641f46 |
65 |
220 |
180 |
145 |
220 |
180 |
145 |
250 |
290 |
145 |
280 |
200 |
160 |
氣動球閥 |
q641f46 |
80 |
250 |
195 |
160 |
250 |
195 |
160 |
280 |
310 |
160 |
320 |
210 |
170 |
氣動球閥 |
q641f46 |
100 |
280 |
215 |
180 |
280 |
230 |
190 |
320 |
350 |
190 |
360 |
250 |
200 |
氣動球閥 |
q641f46 |
125 |
320 |
245 |
210 |
320 |
270 |
220 |
360 |
270 |
220 |
381 |
295 |
240 |
氣動球閥 |
q641f46 |
150 |
360 |
280 |
240 |
360 |
300 |
250 |
400 |
300 |
250 |
403 |
340 |
280 |
氣動球閥 |
q641f46 |
200 |
400 |
335 |
295 |
400 |
360 |
310 |
502 |
375 |
320 |
|
|
|
附件選項:
根據不同控制和要求可選擇下列附件：
回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
手輪機構：轉動手輪機構，可實現手動開、關閥。
電氣定位器：輸入4～20ma信號,實現閥門調節功能。
訂貨說明
1）氣動執行器類型：雙作用、單作用
2）介質類型、溫度、壓力
3）所需附件：電磁閥、定位器、信號反饋、氣源處理三聯件、手動機構

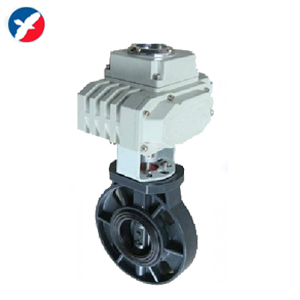

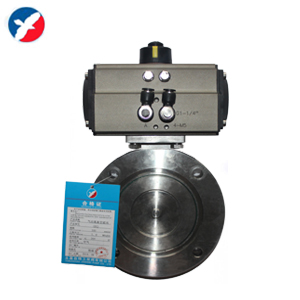

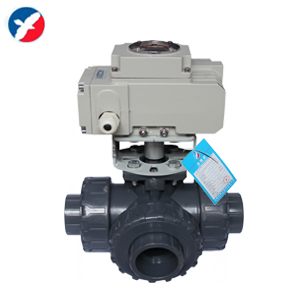

| 氣動真空蝶閥 | 電動pvc三通球閥 | 氣動超薄型球閥 | 電動pvc蝶閥 |
|
|
|
|
