智能測斜儀 yd-cx系列測斜儀

智能測斜儀概述

    c×系列測斜儀廣泛適用于測量土石壩面板壩、邊坡、土基、巖體滑坡等結構的水平位移，該儀器配合配合測斜管可反復使用。

智能測斜儀結構

c×系列測斜儀由傾斜傳感器、測桿、導向定位輪、信號傳輸電纜、智能讀數儀等組成，將智能讀數儀讀取井貯存的測量數據通過usb數據線傳送給計算機。

智能測斜儀規(guī)格及主要技術指標

測量范圍 ±30°

分辨了 0.01mm/500mm

探頭精度 ±2mm/20m

溫度范圍 -25℃—＋55℃

耐水壓 2.0mp

抗震性 2000g

導輪間距 500mm

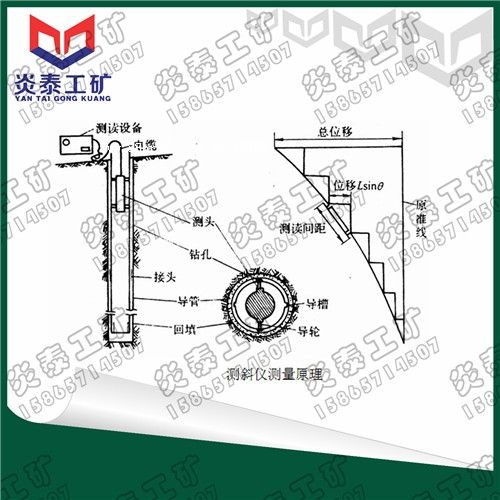

智能測斜儀工作原理

    在需要觀測的結構的物體上埋設測斜管，測斜管內徑上有兩組互成90°的導向槽，將測斜儀順導槽放入測斜管內，逐段一個基長（測點間距）進行測量。測量得出的數據即可描述出測斜管隨結構物變形的曲線，以此可計算出測斜管每個基長上的軸線與鉛垂線所成傾角的水平位移，即可累加出測斜管全長范圍內的水平總位移量。

測斜管的安裝

    先將測斜管裝上管底蓋，用螺絲或膠固定。將測斜按順序逐根放入鉆孔中，測斜管與測斜管之間有接管連接，測斜管與接管之間必須用螺絲固定。測斜管在安裝中應注意導槽的方向，導槽方向必須與設計要求定準的方向致。將組裝好的測斜管按次序逐節(jié)放入鉆孔中，直至孔口。當確認測斜管安裝完好后既可進行回填，回填一般用膨潤土球或原土沙�；靥顣r每填至3 5米時要進行次注水，注水是為了使澎潤土球或原土沙遇水后與孔壁結合的牢固，以此方法直至孔口。露在地表上的測斜管應注意做好保護，蓋上管蓋，嚴禁防止物體落入。測斜管地表管口段應澆注上混凝土，做成混凝土墩臺以保護管口和管口轉角的穩(wěn)定性。墩臺上應設置測繪標點。

    安裝完成后的測斜管應先用模擬測斜儀試放，試放時測斜管互成90。的兩個導向槽部應從下到上試放到。保證模擬測斜儀順測斜管能從上到下、并從下到上都很平穩(wěn)順暢通過，以此測斜管安裝為完好。

智能測斜儀組裝

    首先檢查測斜儀的導輪是否轉動靈活、扭簧是否有力、密封固有否完好。根據說明書連接好測斜儀所有器件，然后打開讀數儀，將測斜儀在鉛垂線上轉動，檢查輸出讀數是否正常（以鉛垂線為軸偏向導向輪高端邊讀數增大，偏向另—邊讀數減小，以做好測量前的準備。

智能測斜儀測量

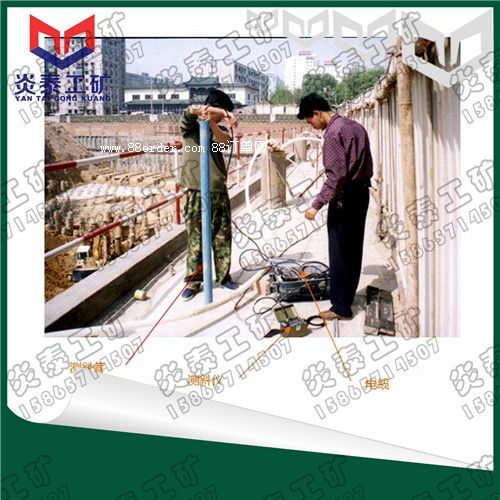

    將測斜儀器置入測斜管內，并使導向輪完全進入導向槽內。方向應為導向輪的正向與被測位移座標(+×)一致時測值為正，相反為負。之后根據電纜上標明的記號，每基長（測點間距）單位長度測讀次測斜管軸線相對鉛垂線的傾角。測斜儀測量時制奇測斜儀探頭放入管底，至下而上測量。參照點可用管口亦可用管底，參考方法如下。

   參考方法：當測斜管下部可靠固定在基巖中(埋入深度應大于500mm)．同時認為基巖沒有位移。此時的參照點可定為管底。
