隔離開關

一、簡介：

  隔離開關是高壓開關電器中使用最多的一種電器，是在電路中起隔離作用的。刀閘的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。隔離開關主要用于設備或線路的檢修和分段進行電器隔離；在斷口兩端接近等電位的條件下倒換母排，改變接線方式；分、合一定長度母線或電纜、絕緣套管和斷路器的并聯電容器通過的小電容電流，分、合電壓互感器的額定工作電流。

二、分類：

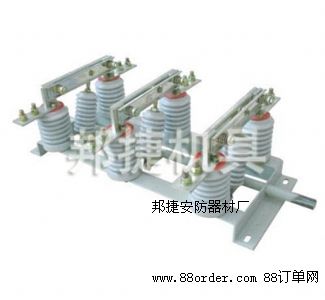

  隔離開關分為戶內和戶外兩種類別。其中戶內隔離開關一般用在35kv以下電壓的配電裝置中，這種隔離開關的典型結構為三相裝在同一個底架上，閘刀的運動方向?yàn)榇怪被剞D(zhuǎn)運動。戶外隔離開關一般用在35kv及以上的電壓等級。按結構形式有單柱式、雙柱式和三柱式；按閘刀的合閘方式又可分為閘刀垂直運動和閘刀水平運動兩種。高壓隔離開關主要型號有：hgw9-400a、630a、1000a、1250a（10-15kv）、hgw9-200a、400a、630a、800a、1000a、1250a）、

hgw9-35kv、gw4-15/200a-1000a、gw5-35kv、hgw5-66kv等；低壓隔離開關主要型號有：hgrw-500a（800a）、hdjw1-0.5kv、hgrw-500a（600a、800a)、grw-500a(600a、800a)、grw-500a（600a、800a）等。

  三、特點：

  1、用以接通或斷開小電流申路。

2、用于隔離電源，將高壓檢修設備與帶電設備斷開，使其間有一明顯可看見的斷開點。
3、隔離開關與斷路器配合，按系統運行方式的需要進行倒閘操作，以改變系統運行接線方式。

四、操作范圍：

  1、10kv戶外三聯隔離開關拉合不超過15a的負荷電流。

  2、10kv隔離開關拉合不超過70a的環路均衡電流。
  3、正常時拉合電壓互感器和避雷器。

  4、拉合220kv空載母線。

  5、拉合經開關或隔離開關閉合的旁路電流。
五、gw9高壓隔離開關的絕緣支柱設計為防污型高壓電瓷支柱爬距31mm/kv。hgw9型絕緣支柱選用復合絕緣子，內絕緣選用聚酯絕緣棒，外絕緣采用硅橡膠整體壓制成型。絕緣爬距43cm/kv。復合絕緣支柱克服了傳統電瓷材料體積大、重量高、易碰損等缺點。體現出復合絕緣子耐腐蝕、抗老化、耐污性能強，有良好的憎水性，免清掃優點。用于隔離開關絕緣支撐，是國內目前最先進的產品。
