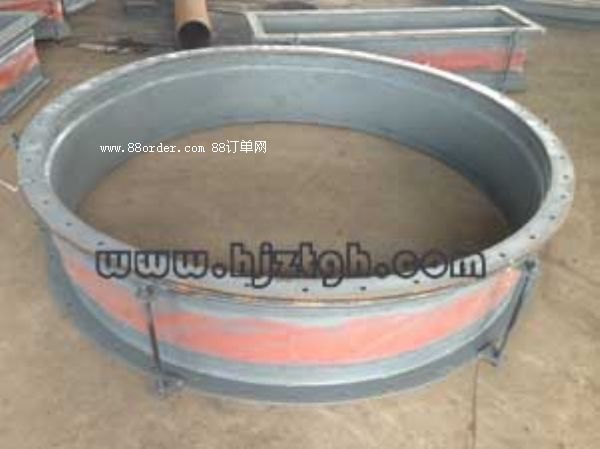

大拉桿橫向波紋伸縮節

大拉桿橫向波紋伸縮節又稱橫向型波紋膨脹節、橫向波紋伸縮節、波紋補償器。可以補償彎曲管道的橫向位移和角位移。
　　連接方式：1、法蘭連接，2、接管連接。
　　大拉桿橫向波紋伸縮節對支座作用力的計算：
　　橫向彈力：fy=ky·y
　　彎矩：m=fy·l
　　式中：ky-橫向剛度n/mm
　　y-橫向實際位移（變形量）mm
　　l-管架到補償器中點的距離m
　　大拉桿橫向波紋伸縮節產品橫向補償量：根據用戶要求型號：本公司生產dn100-dn5000，壓力級別0.1mpa-2.5mpa。
　　ｅｇ：大拉桿補償器應用舉例（不考慮溫度對補償量及剛度的修正）
　　某碳鋼管道，公稱通徑500mm，工作壓力0.6mpa，介質溫度350℃，環境最低溫度-10℃，安裝溫度20℃，根據管道布局（如圖）需安裝一大拉桿補償器，用于補償ab管段160mm的橫向位移，疲勞破壞次數按15000次考慮，試計算支座ac的受力。
