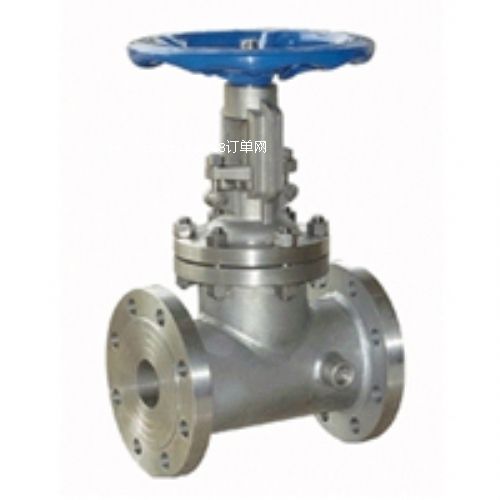

z41h型法蘭鑄鋼閘閥系列閘閥產品具有流體阻力小，密封面受沖擊侵蝕小，不改變介質流向，不擾流，壓降小等特點，適用的壓力、溫度范圍廣，是一種常見的
法蘭閘閥，這種鑄鋼閘閥廣泛適用于石油、化工、火力發電廠等425°c以下的液體管路上接通或截斷管路中的介質。（不可做節流閥使用）。
【產品特點】
  1、最常用的楔式閘板閥的兩個密封面形成楔形，楔形角隨閥門參數而異，通常為50；楔式閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板，以改善其工藝性，彌補密封面角度在加工過程中產生的偏差，這種閘板叫做彈性閘板；
  2、密封可靠，性能優良；通常情況下采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松；楔形閘閥的形體簡單, 結構長度短，制造工藝性好，適用范圍廣

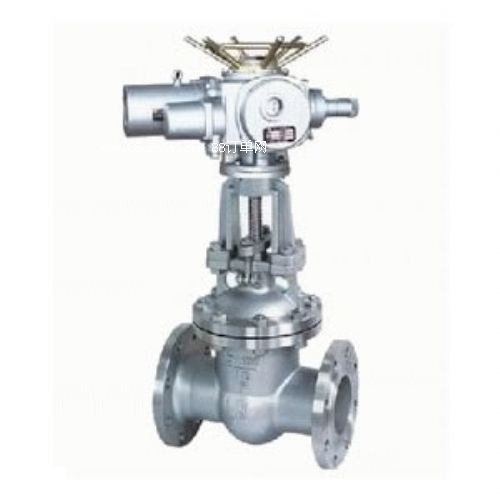

  3、可根據用戶用戶選配傘齒輪、電動、氣動等驅動裝置。
【執行標準】
  設計規范：gb/t12234
  結構長度：gb/t 12221
  法蘭連接：gb/t 9113  jb/t 79
  試驗與檢驗：gb/t 13927  jb/t9092
【主要零件材料】

零件名稱	wcb系列	lcb系列
閥體/閥蓋	wcb	lcb
閘板	wcb	lcb
閥桿	1cr13	f304
填料	石墨graphite	石墨graphite / ptfe
墊片	石墨+304graphite+304	石墨+304graphite+304
壓蓋	1cr13	304
填料壓板	wcb	lcb
螺栓	35crmoa	304
螺母	35#	304

【主要外形尺寸】
z41h/z41y-16c 1.6mpa 主要外形尺寸

dn	l	d	d1	d2	b	f	z×ød	h	d0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	115	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	612	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112
