概述：

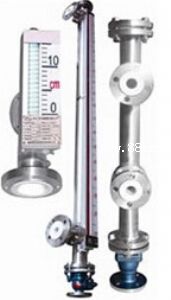

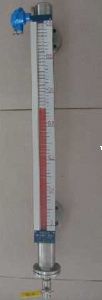

hc-uhz型防霜型磁翻板液位計適用于0℃以下低溫介質液位的測量。在液位顯示器玻璃護罩前加裝防霜板和丙烯基保護膜，透過防霜板便可清晰的觀察到低溫介質液面的高度。是專門為低溫以形成霜霧的特殊環境下液位測量而設計的專用液位計，它采用真空隔離原理制造，應用于測量制冷劑等低溫環境下的液位測量與控制。防霜型磁翻板液位計與液位控制開關和液位遠傳變送裝置配套使用，可以對液位進行遠距離控制及顯示。因此它被廣泛地應用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
工作原理：

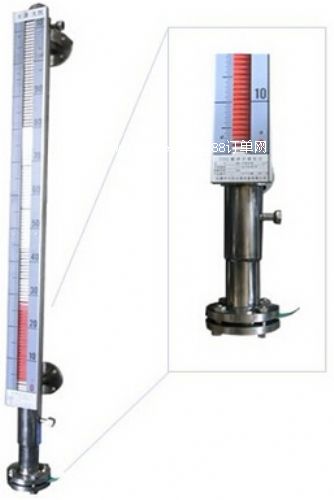

hc-uhz型防霜型磁翻板液位計也稱為防霜磁性浮子液位計，它是基于阿基米德定理，磁性浮子在液位計中產生的浮力和重力平衡，浮子浮在液面上，當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合驅動指示器內的紅白翻柱翻轉180度，當液位上升時，翻柱由白色變成紅色，當液位下降時，翻柱由紅色變成白色，指示器的紅、白交界處為容器內介質液位的實際高度。配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值（4～20ma）信號、開關信號以及其他電學信號。從而實現現場觀測和遠距離的液位指示、檢測、控制、記錄的完美結合。
防霜型磁翻板液位計主要特點 ：
1、適合容器內液體介質的液位、界面的測量。除現場指示，還可配 遠傳變送器、報警開關、檢測功能齊全。
2、指示新穎、讀數直觀、醒目、觀察指示器的方向可根據用戶需要改變角度。
3、測量范圍大，不受貯槽高度的限制。
4、指示機構與被測介質完全隔離，密封性好，可靠性高，使用安全。
5、結構簡單、安裝方便、維護方便、耐腐蝕、無需電源、防爆。
防霜型磁翻板液位計主要技術指標：
1、量程范圍（mm）：300～81000；
2、介質密度（g/cm3）：0.5～2；
3、介質粘度： ≤0.02pa.s；
4、工作溫度℃：-40～350；
5、壓力等級（mpa）：≤32；
6、測量精度（mm）：≤±10；
7、安裝方式：側裝式、頂裝式、底裝式；
8、防護等級：ip65；
9、防爆等級：ibⅱct4（本安型）、dⅱbt4（隔爆型）；
10、傳輸方式：4～20ma 或 開關量；
11、接口法蘭：pn4.0 dn25 hg20593（側裝式）pn1.0 dn100 hg20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。
注：當液位計安能裝受環境影響，空間位置l1<300訂貨時應明顯提出。
限位開關：
常開型：高于報警點合并
常閉型：高于報警點斷開
開關容量：250vac1a（阻性）250vac0.3a（感性）
開關壽命：100000次
液位變送器：
輸出電流：4-20madc
分辨率：±1-±10mm
負載電阻：500ω（24vdc供電時）
傳送距離：＞3000m
工作電源：16-30vdc
智能液位變送器：
輸出電流：4-20adc
分辨率：0.2mm
負載電阻：500ω（24vdc供電時）
傳送距離：＞3000m
工作電源：16-30vdc
防霜型磁翻板液位計選型表：
型號
代碼
說明
hc-uhz-51
磁翻板液位計
液位計類別
0
翻板指示
1
電遠傳帶翻板
液位計型號
0
基型
w
保溫型
d
插入型
j
耐腐型
s
防霜型
z
保溫耐腐型
y
插入耐腐型
報警控制
0
無報警
1
帶上限
2
帶下限
3
帶上下限
浮子材質
p
不銹鋼
l
防銹鋁
t
鈦
s
pvc塑料
f
氟塑包裹
主體材質
p
不銹鋼
l
防銹鋁
t
鈦
s
pvc塑料
f
氟塑管
pf
內襯四氟
pp
內襯丙烯
pe
內襯乙烯
連接法蘭
dn
表一
介質溫度
表二
實際使用壓力
表三
介質比重
要注明
訂貨長度
要注明
/b
防爆型
表一：
公稱壓力
mpa
kgf/ cm2
0.6
1.0
1.6
2.5
4.0
6.3
10
16
220
320
代號
不銹鋼
a
b
c
d
e
f
g
h
i
j
碳鋼
a
b
c
d
e
f
g
h
i
j
法蘭標準
hg20593-97 dn20（rf）
hg20595-97（rf）dn20
h12-0-2
h12-0-3
表二：
介質溫度
-40～0℃
≤80℃
≤100℃
≤150℃
≤300℃
≤350℃
≤480℃
代號
a
b
c
d
e
f
g
表三：
使用壓力
（實際）
mpa
kgf/ cm2
0.6
1.0
1.6
2.5
4.0
6.3
10
16
220
320
代號
a
b
c
d
e
f
g
h
i
j
訂貨時請提供下列參數：
1、型號規格；hc-uhz；
2、被測介質名稱：介質密度：如果不知道密度，可以告訴我們介質的名稱，混合液體要知道由哪幾種液體組成；
3、儀表測量范圍：也可稱為公稱長度，也就是兩個法蘭的中心距離；
4、工作壓力：最高承受壓力；
5、工作溫度：測量液體的最低、最高溫度；
6、材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
7、是否配套供應法蘭、螺栓、螺母、閥門、密封墊圈等配件；
8、法蘭標準：法蘭的公稱通徑，使用最多的法蘭是dn20或dn25。
