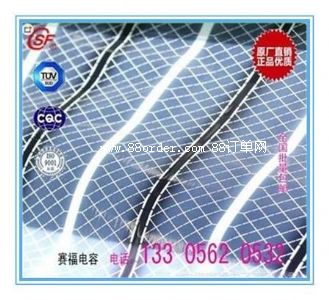

聚丙烯邊緣加厚漸變方阻膜 （mppazh）
產品描述
在薄膜表面上蒸鍍一層很薄的鋅、鋁金屬層，可以得到自愈性優異的鋅鋁金屬化電容器用薄膜。
金屬化薄膜的最大特點是具有自愈性，即當某處擊穿時，短路電流使擊穿部位周圍的金屬膜熔化并蒸發而又恢復絕緣性能，因此顯著減少紙或薄膜中貫穿性導電疵點和弱點對擊穿強度的影響，從而提高工作場強。
金屬層的厚度一般為5nm～50nm。國際上金屬層的厚度可達到1nm～500nm，但從耐熱性方面來看，優先1nm～100nm，從電特性方面來看，更優先5nm～50nm。
在相同蒸鍍金屬的條件下，鍍層厚度δ越大，方阻值（ω/□）越小，電阻r也就越小，承載的電流就越大，但自愈性能變差。
鋅鋁金屬化膜采用邊緣加厚蒸鍍法，大大降低了薄膜電容器的噴金層和芯子的接觸電阻，提高了電容器的品質。
■ 特點
漸變方阻金屬化膜與普通金屬化膜的最大不同之處在于其方阻值是從加厚區邊緣到屏帶處呈遞增趨勢。與電容器的電流密度分布相適應（屏帶處電容器電流密度小——方阻大、加厚區邊緣處電容器電流密度大——方阻小），采用漸變方阻金屬化膜不會因?yàn)榉阶璐螽a(chǎn)生額外溫升。用漸變方阻金屬化膜制成的電容器，當產生自愈時，高方阻處金屬層先自愈，電容器自愈性能得以提高。
鋅鋁膜（zn/al）的耐壓性能較好
鋅鋁膜（zn/al）的耐濕性不好，易氧化
卷芯
1. 材質：塑料
2. 寬度：膜寬度偏差±0.3mm
3. 內直徑：75mm +1.0mm/-0.5mm
■ 膜卷的外直徑
|
分切寬度w slit widths |
推薦外直徑d recommend outer diameter |
|
4.5mm≤w＜10mm |
140mm≤d≤185mm |
|
10mm≤w＜25mm |
150mm≤d≤185mm |
|
25mm≤w＜50mm |
150mm≤d≤240mm |
|
50mm≤w |
150mm≤d≤350mm |
n 金屬化膜技術參數specifications of metallized film：
金屬化聚丙烯薄膜(mpp film)：
|
性能 properties |
單位 unit |
要求 requirements |
||||
|
密度density |
g/cm3 |
0.905±0.005 |
||||
|
厚度 thickness |
μm |
3.8 ~ 15 |
||||
|
抗拉強度 tensile strength |
縱向md (mpa) |
≥100 |
||||
|
斷裂伸長率 elongation at break |
縱向md (％) |
40 ~ 200 |
||||
|
熱收縮率 heat shrinkage |
縱向md (％) |
≤5 ( 120°c, 10min) ( 120°c , 10 min ) |
||||
|
介電強度 break-dowm voltage |
v/μm |
≥350 ( 23°c, dc ) |
||||
|
鍍層方塊電阻 coating square resistance |
ω/□ |
鋁膜al |
1.5±0.5 |
2.0±0.5 |
2.5±0.5 |
3±1 |
|
鋅鋁膜 zn/al |
加厚區方阻(heavy-edge area)：3±1 非加厚區方阻(non heavy-edge area)：（6～7.5）±30％ |
|||||
|
漸變方阻 with gradient square |
加厚區方阻(heavy-edge area)：3±1 非加厚區方阻(non heavy-edge area)：（2～20）漸變 |
|||||
|
介電損耗因數 dissipation factor |
- |
≤4×10-4 (20℃，1khz ) |
||||
|
rc值 |
ωf |
≥5×104 |
||||
金屬化聚酯薄膜(mpet film)：
|
性能 properties |
單位 unit |
要求 requirements |
||||||
|
密度density |
g/cm3 |
1.34 |
||||||
|
厚度 thickness |
μm |
＜5 |
5～12 |
＞12 |
||||
|
抗拉強度 tensile strength |
縱向md (mpa) |
≥84 |
≥108 |
≥120 |
||||
|
斷裂伸長率 elongation at break |
縱向md (％) |
≥22 |
≥33 |
≥44 |
||||
|
介電強度 break-dowm voltage |
v/μm |
≥200 ( 23°c, dc ) |
≥250 ( 23°c, dc ) |
|||||
|
熱收縮率 heat shrinkage |
縱向md (％) |
≤3 ( 120°c, 10min) |
||||||
|
鍍層方塊電阻 coating square resistance |
ω/□ |
鋁膜al |
1.5±0.5 |
2.0±0.5 |
2.5±0.5 |
3±1 |
||
|
鋅鋁膜 zn/al |
加厚區方阻(heavy-edge area)：3±1 非加厚區方阻(non heavy-edge area)：（6～7.5）±30％ |
|||||||
|
介電損耗因數 dissipation factor |
- |
≤60×10-4 (20℃，1khz ) |
||||||
|
rc值 |
ωf |
≥1×104 |
||||||
包裝
1. 膜卷用塑料袋包裝
2. 塑料包裝袋外貼標簽標明型號
3. 塑料袋外面用紙箱包裝
4. 紙箱外面用木箱包裝或者加固紙箱
