swg系列手動液壓彎管機

一 用途

 swg系列手動液壓彎管機是一種輕型的彎管工具，設置了快慢柱塞泵濾油器，dwg電動液壓彎管機是一種以三相電源為動力，依靠油壓進行冷彎作業的液壓工具，具有設計先進合理、結構緊湊、操作簡單、維修方便等特點，為建筑、化工、水暖、石油、煤炭等行業提供了理想的彎管工具。

 二、swg系列手動液壓彎管機技術參數

外徑系列：

低壓流體輸送焊接管：壁厚要求：ø21.3（2.75-4）、ø26.8(2.75-4)、ø33.5（3-4.5）、ø42.3(3-4.5)、ø48(3-4.5)、ø60(3-4.5)、ø75.5(4.5-5)、ø88.5(4.5-5)無縫鋼管：ø108（4.5-5）、ø114（4.5-5）（其中114需選配），如用戶需要無縫管模具，可向本公司訂購。

3、柱塞泵有吸空現象或油吸不出來。

①排除（件5）油箱內的空氣，方法如前述五款4條；

②油箱內少油，要加滿。

③油不符合要求，調換15號機械油。

④濾油器中有垃圾，要清洗。

4、漏油現象

①活塞桿（件9）頭部，堵頭（件45）的周圍滲漏，o形圈（件43）壞了。拆下內六角堵頭（件43），擰松長螺栓（件44），更換o形圈（件43）規格10×1.9。

②圓螺母（件7）與活塞桿（件9）之間滲漏，yx密封圈（件10）壞了。拆下內六角堵頭（件43），長螺栓（件44）拆不圓螺母（件7）和導套（件8），拉出活塞桿組件（件9、件10），更換yx密封圈（件10），其規格d50或d65。

注意：長螺栓必須和拉簧（件42）螺孔完全脫開，才可將活塞桿（件9）拉出。

③大柱塞（件13）和拼帽（件15）、小柱塞（件20）和拼帽（件24）之間滲漏，yx密封圈（件14或件21）壞了。擰松開（件15）或（件24），將（件13）或（件20）從（件16）或（件25）中抽出，更換d28或d16密封圈。

說明：如按上述排隊方法仍不見效或沒有寫上的故障請與本公司聯系。

三、swg系列手動液壓彎管機結構示意圖

四、使用方法（參照分解圖）

swg-2a、swg-3b、swg-4d手動液壓彎管機使用方法

1、   將（件34）開關順時針方向擰緊。

2、   擰松（件5）加油口上螺栓。

3、   彎管模，支承輪和被彎管子接觸部位涂潤滑油脂。

4、   翻開（件46）上模一，根據所彎管子大小選擇相應的彎管模，將彎管模裝在作用桿頂部，如結構示意圖，然后將兩支承輪插入下模板兩相應孔內，放上彎管子，轉動兩支承輪，使相應的尺寸槽子向著彎管模。

5、   翻轉上模板，先用大柱塞泵，撳動手柄（件6），使彎管模壓到被彎管子，然后小柱塞泵（件25）壓到所需角度。

6、   彎好后，將（件34）開關逆時針擰松，作用桿將自動復位，翻開上模板，將管子取出。

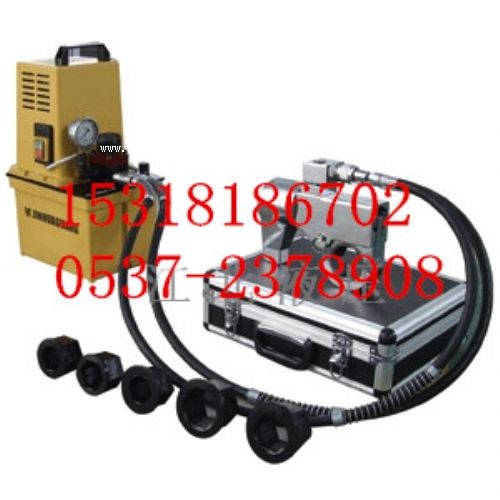

 dwg-4b系列電動液壓彎管機結構示意圖

1、放油螺釘  2、電動油泵  3、前輪    4、高壓油管  5、快速接頭盔

6、油缸      7、油缸座    8、上模板  9、下模板   10、后輪

11、支承輪   12、彎管模

dwg-4b電動液壓彎管機使用方法

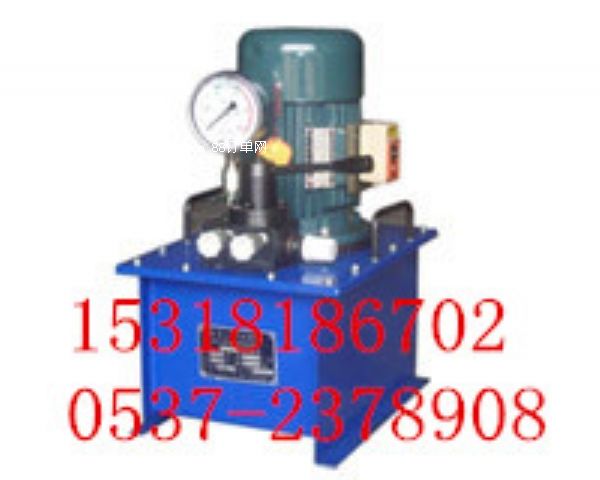

1、 參照電動油泵說明書。

2、   將高壓油管（4）端部的快速接頭活動部分向后拉開套在工作油缸（5）的接頭上。

3、   （件12）彎管模、（件11）支承輪和被彎管子接觸部位涂潤滑油脂。

4、   翻開（件8）上模板，根據彎管子大小選擇相應的彎管模，將彎管模裝在作用桿頂部，如結構示意圖，然后將兩支承輪（件11）插入下模板（9）兩相應孔內，放上被彎管子，轉動兩支承輪，使相應的尺寸槽向著彎管模。

5、   將電動油泵入油螺釘（1）旋緊，即可彎管。彎管完畢，放松放油螺釘，作用桿自動縮回
五、swg系列手動液壓彎管機注意事項

1、使用前首先檢查油箱內的油是否加滿，如不足應加滿。

2、使用前，務必擰松（件５）加油口上的螺栓，以便于通氣。

3、彎管前開關一定要關死，否則壓力打不上。

   使用前，撳動手柄（件6）使大柱塞（件16）工作，將活塞桿（件9）全部伸出，抬起缸頭（件19）等部件，使彎管機處于45度傾斜狀態，然后逆時針擰松開關，（件34）使空氣從油箱中全部排凈，如發現空氣未排凈，應反復數次。

4、所彎管子的外徑一定要與彎管模的凹槽貼合，否則彎的管子會產生凹癟現象或?qū)�彎管模脹裂�?

5、被彎管子與兩支承輪接觸區域光滑并涂潤滑油，焊接管的焊縫不要處于彎曲處正外或正內側。

6、不要彎曲超過技術參數中規定的規格，以免超壓、損壞機體。

7、加油時必須過濾，長期不用彎管機，油液要定期更換，對于機體要經常清潔保養，將煤油加入油條（件5）中關死開關，撳動手柄（件6），使活塞桿（件9）伸出，然后擰松開關，使活塞桿縮回，這樣使機體或缸頭（件19）油路暢通。）

8、擰下（件41），清洗濾網（件38），拆卸時注意以免裝錯。

9、彎管機停止工作后，將加油口上的螺栓旋緊。

六、故障原因分析及排除方法

1、撳動（件6）手柄，手柄逐漸抬起（冒泵）即活塞桿一伸一縮。將活塞桿全部伸出或在彎管工作時，用榔頭敲擊，如手柄套（件1）逐漸冒起，用榔頭敲擊手柄（件1）上部，如手柄套（件23）逐漸冒起，按上述方法即可排除。

2、活塞桿無法伸出，不能彎管。

①首先，檢查（件34）開關內的鋼球是否掉落，其次，順時針擰緊開關（件34）。

②檢查油箱內的液壓油是否滿，應灌注滿。

③檢查開關（件34）上的限位螺釘（件30）是否與缸頭（件19）上圓周表面頂住，造成開關假象關死，應將（件30）適當擰出一下。

④檢查（件34）上的限位螺釘是否與擋肖（件29）擋住，同樣造成假象關死，應將（件30）調換一個螺絲孔。
